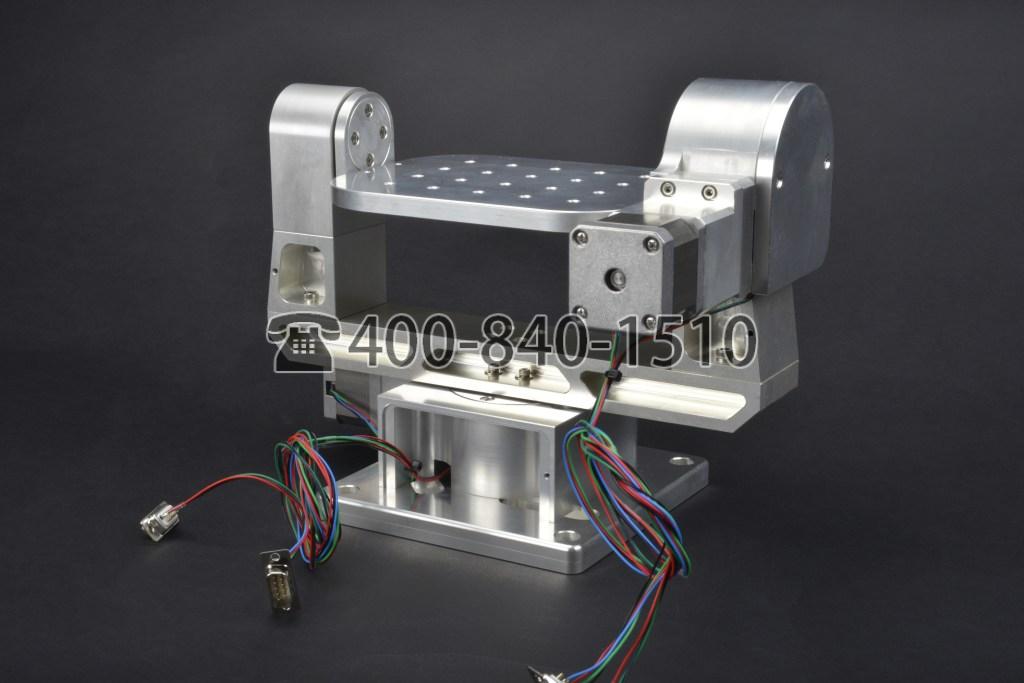

Newmark的高精度6英寸电动万向架系统设计用于小型光学器件，天线和其他传感器的通用指向，扫描和跟踪应用。
GM-6万向架系统配备了高性能旋转平台，并具有出色的刚度和负载能力，使其适用于多种应用。
GM-6标配高扭矩NEMA 17步进电机。可选地，万向架可配备安装在步进电机背面的旋转编码器。对于高速应用，GM-6配有无刷直流伺服电机。
GM-6可提供用于6英寸（150毫米）直径光学元件的镜单元或平坦的有效载荷安装板。有效负载安装板提供1 / 4-20或M6螺纹。
对于需要360度连续行驶的应用，GM-6可在一个或两个轴上都配有滑环。
GM-6系列的配件
|
解析度
|
0.29 arc-sec（MicroStepping）| 3.6弧秒（伺服电机）
|
|
准确性
|
70角秒
|
|
最高 速度
|
25°/秒（步进电机）| 100°/秒（伺服电机）
|
|
最大负荷
|
11.3公斤（25磅）
|
|
单向重复性
|
5角秒
|
|
行程范围
|
方位角：±90°
仰角：±90°可提供 其他行程范围。 |
|
限位开关
|
光学，两轴成±90°
|
|
编码器
|
光学旋转编码器安装在电机后部，带索引的4000 CPR
（可选） |
|
起源
|
光学家用开关位于行驶中间。
|
|
齿轮比
|
方位角：90：1
海拔：90：1 |
|
舞台重量
|
15磅
|
|
材料
|
铝
|
|
完
|
黑色阳极氧化
|
