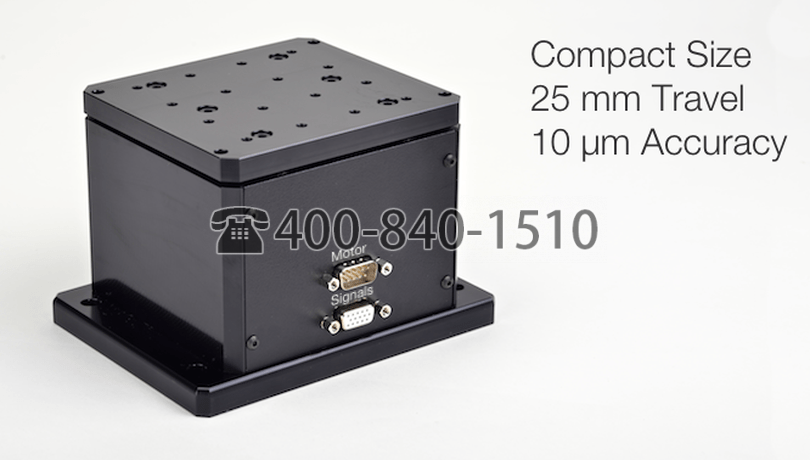

纽马克的VS系列垂直升降台在紧凑的外壳内提供了长达50毫米的精确垂直移动。
纽马克的VS系列垂直升降台在紧凑的外壳内提供了长达50毫米的精确垂直移动。使用垂直安装的精密线性导向轴承可实现垂直运动。直线导轨轴承的使用可确保在整个行程范围内提供坚固,稳定的平台。
该驱动系统采用不锈钢精密滚珠丝杠和内部润滑的乙缩醛PTFE驱动螺母。驱动螺母已预加载重力。
所有VS系列位移台均由6061铝合金加工而成,并进行了黑色阳极氧化处理。
VS系列的行程为25毫米或50毫米,并标配集成限位开关和高扭矩尺寸的17步进电机。安装在电机背面的可选4000 CPR旋转编码器提供闭环反馈。
技术指标
行程范围
|
25毫米,50毫米
|
解析度
|
0.03 µm(1.5875 mm间距丝杠,50000电机步数/转)
|
编码器
|
光学旋转编码器,用于读取电机,带索引的4000 CPR
|
准确性
|
VS-25:10 µm,VS-50:25 µm
|
单向重复性
|
2微米
|
最小步长
|
0.5微米
|
最高 速度
|
10毫米/秒
|
最大负荷
|
11.3公斤(25磅)
|
工作温度
|
10°C至40°C
|
舞台重量
|
2.5公斤(5.5磅)
|
材料
|
黑色阳极氧化铝结构,303不锈钢丝杠
|
完
|
黑色阳极氧化
|
