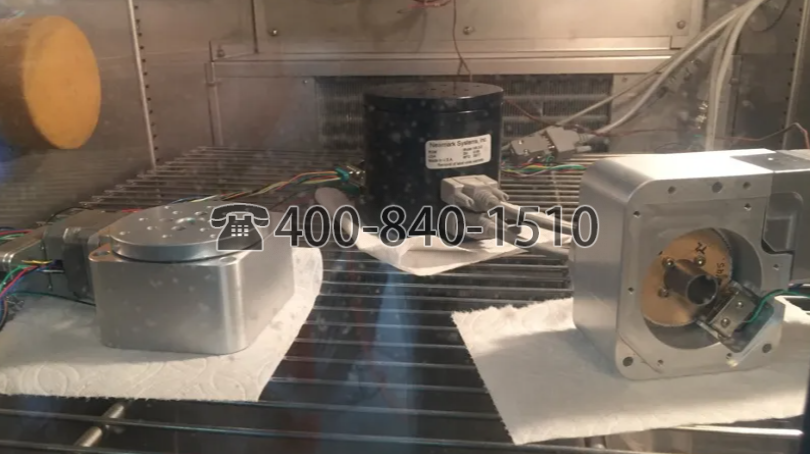

Newmarks RM-5旋转台设计为在-50°C至70°C的温度范围内运行。为了达到这一温度范围，我们使用了专门设计的步进电机，并在所有轴承和蜗轮上使用Molykote 33润滑脂，且对外壳进行了修改，以允许在-50°C下正确安装轴承。RM-5旋转台设计利用了单预加载交叉滚珠轴承用于工作台运动。这种设计方法消除了双轴承配置的使用，从而改善了轴向跳动和摆动。该转盘采用蜗轮传动，可用齿轮比为72:1和36:1。RM-5旋转台配有一个光学复位开关和4000 CPR旋转编码器。
|
分辨率
|
0.36 弧秒 (72:1传动比, 250 microsteps)
|
|
精度
|
±72 弧秒
|
|
最大速度
|
步进电机: 25°/sec (72:1 传动比), 50°/sec (36:1 传动比)
|
|
反冲
|
125 弧秒
|
|
最大输出扭矩
|
10.1 Nm (90 lb-in)
|
|
最大力矩载荷
|
54.2 Nm (480 lb-in)
|
|
Max Load Capacity
|
90.7 kg (200 lbs)
|
|
行程范围
|
360° 连续的
|
|
编码器
|
安装在电机后部的光学旋转编码器，4000 CPR，带索引
|
|
限位开关
|
无
|
|
Origin
|
光纤复位开关
编码器上的光学索引标记（带编码器选项）
|
|
传动比
|
72:1 or 36:1
|
|
重量
|
3.6 kg (8 lbs)
|
|
材质
|
铝合金结构
|
|
表面
|
氧化黑色
|
|

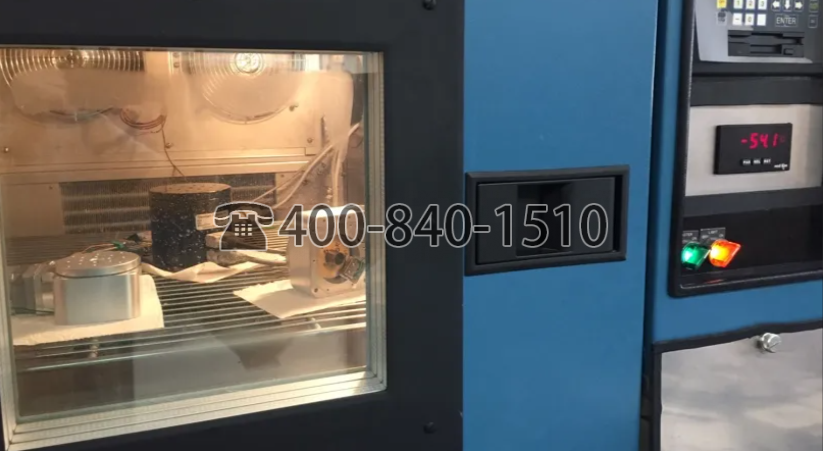

操作温度
|
-50°C to 70°C
|
