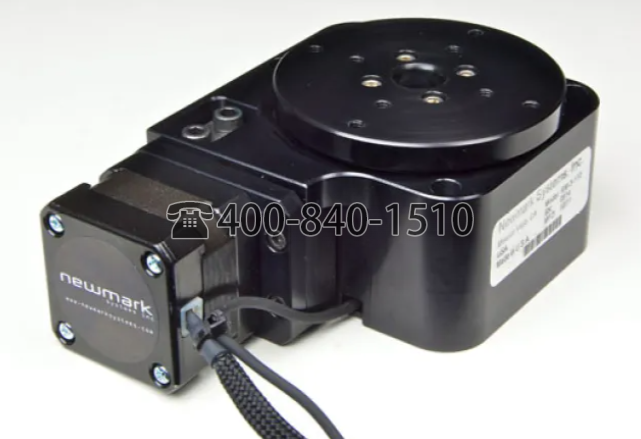

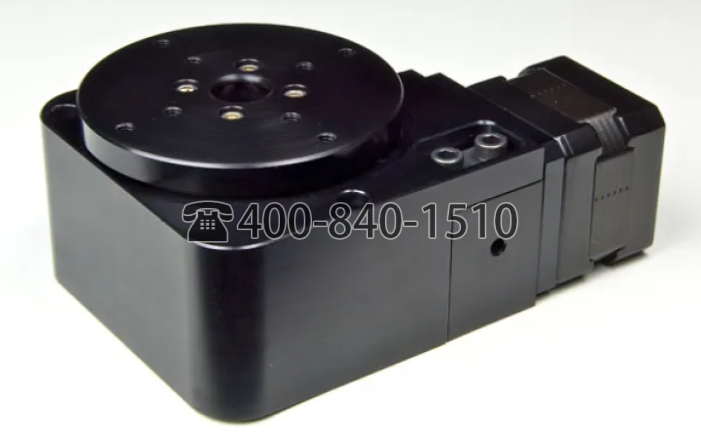

Newmarks RM-3 旋转台设计为在-50°C至70°C的温度范围内运行。为了达到这一温度范围，我们使用了专门设计的步进电机，并在所有轴承和蜗轮上使用Molykote 33润滑脂，且对外壳进行了修改，以允许在-50°C下正确安装轴承。RM-3旋转台设计利用了单预加载交叉滚珠轴承用于工作台运动。这种设计方法消除了双轴承配置的使用，从而改善了轴向跳动和摆动。该转盘采用蜗轮传动，可用齿轮比为90:1和45:1。RM-3旋转台配有一个光学复位开关和4000 CPR旋转编码器。
|
分辨率
|
0.29 弧秒(90:1 传动比, 250 微步)
|
|
精度
|
±72 弧秒
|
|
最大速度
|
步进电机: 25°/sec (90:1 gear ratio), 45°/sec (45:1 gear ratio)
|
|
Unidirectional Repeatability
|
10 弧秒
|
|
Backlash
|
103 弧秒
|
|
最大负载能力
|
20.4 kg (45 lbs)
|
|
行程范围
|
360° 连续的
|
|
编码器
|
安装在电机后部的光学旋转编码器，4000 CPR，带索引
|
|
限位开关
|
无
|
|
Origin
|
光纤复位开关
编码器上的索引标记
|
|
传动比
|
90:1 or 45:1
|
|
旋转台重量
|
1.4 kg (3 lbs)
|
|
材质
|
铝合金结构
|
|
表面
|
氧化黑色
|
|
操作温度
|
-50°C to 70°C
|
