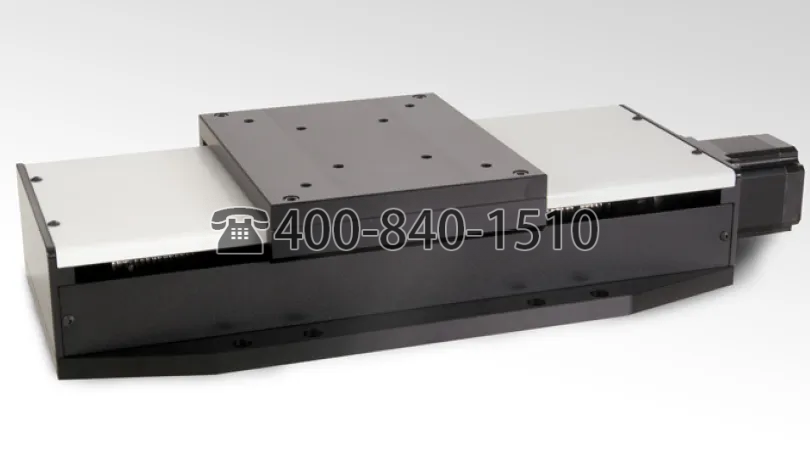

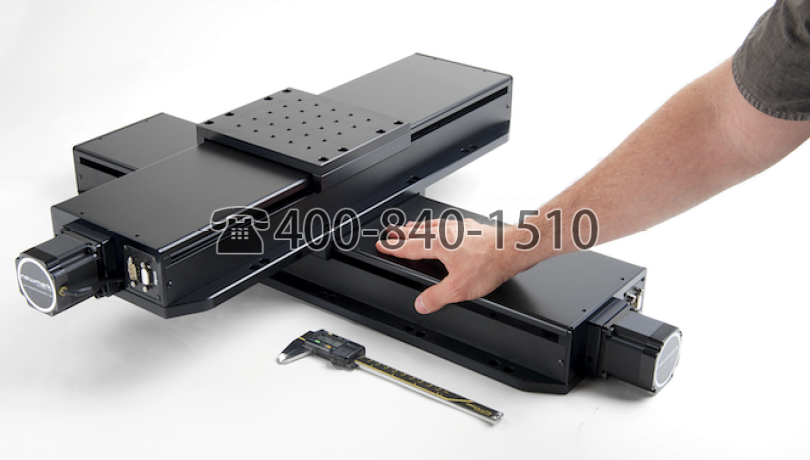

Newmark重型精密线性滑轨NLS8线性滑轨设计用于需要精确定位的研究和其他工业领域的各种应用,如半导体加工、光纤制造和生物技术自动化.
Newmark NLS8系列滑轨的设计通过FEA分析进行了优化,以获得最大的稳定性和性能,并结合了最佳的材料和部件选择。为了获得更高的可靠性和耐用性,导轨和丝杠由坚固的机加工盖保护,编码器直接安装在丝杠内部,而不是安装在电机后部时受到冲击和污染。
所有NLS8系列滑轨均由6061铝合金加工而成,以提供轻而硬且稳定的线性滑轨。

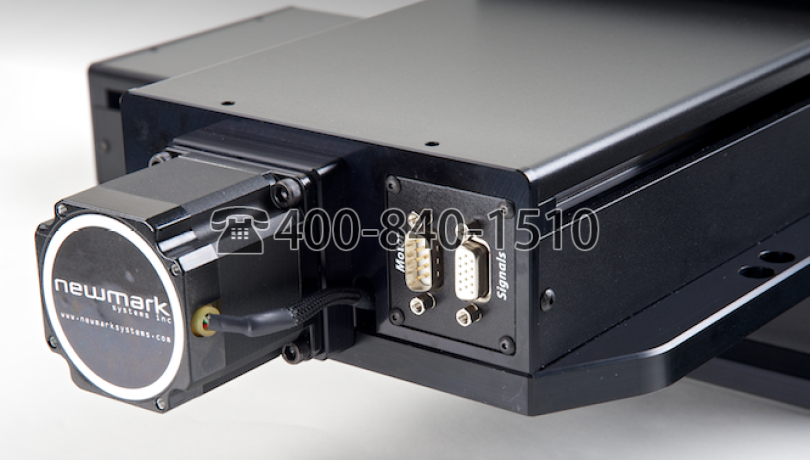

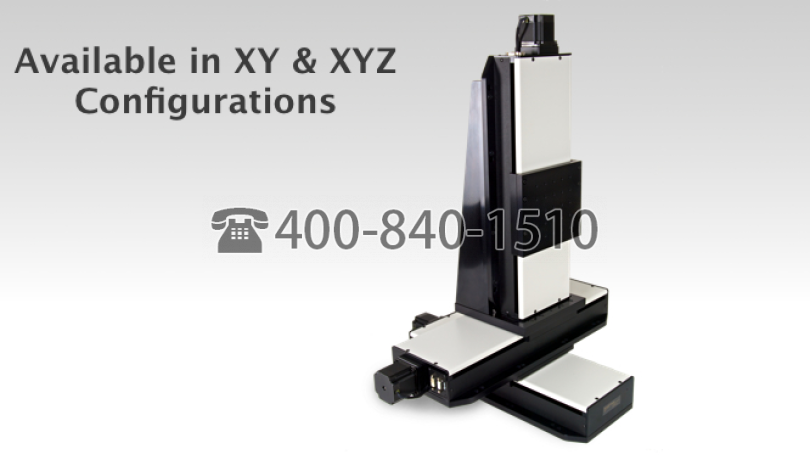

驱动系统采用带内部润滑塑料驱动螺母的不锈钢梯形丝杠。驱动螺母提供零齿隙操作,可自动调整磨损,以确保在工作台寿命期间零齿隙。使用线性导向轴承提供平稳的运动,具有较高的承载能力和刚度。由于托架在舞台的整个行程上都受到支撑,因此可以实现良好的悬臂承载能力。为便于操作,提供了电机电源和限位/编码器信号的单独连接器。集成限位开关和高扭矩尺寸23步进电机作为标准件提供。
技术参数:
行程
|
200 mm, 300 mm, 400 mm, 500 mm
|
分辨率
|
0.08 µm (Stepper Motor)
1 µm (Servo Motor) |
精度
|
Leadscrew: 0.0006 mm/mm of travel)
Linear Encoder: ±3 µm / 100 mm of travel
|
单向重复性
|
1 µm
|
双向重复性
|
15 µm
|
编码器
|
选项1:安装在电机后部的光学旋转编码器,带索引的4000 CPR
选项2:折射率为0.1µm分辨率的光学线性编码器
|
最大速度
|
25 mm/sec (Stepper Motor)
50 mm/sec (Servo Motor) |
最大负载
|
113 kg (250 lb.)
|
限位开关类型
|
光开关,常闭
|
平台重量
|
NLS8-200: 10 kg (22 lb.)
NLS8-300: 10.9 kg (24 lb.)
NLS8-400: 12.2 kg (27 lb.)
NLS8-500: 15 kg (33 lb.)
|
材料
|
铝合金结构
|
效果
|
氧化黑
|
操作温度
|
0°C to 50°C
|
