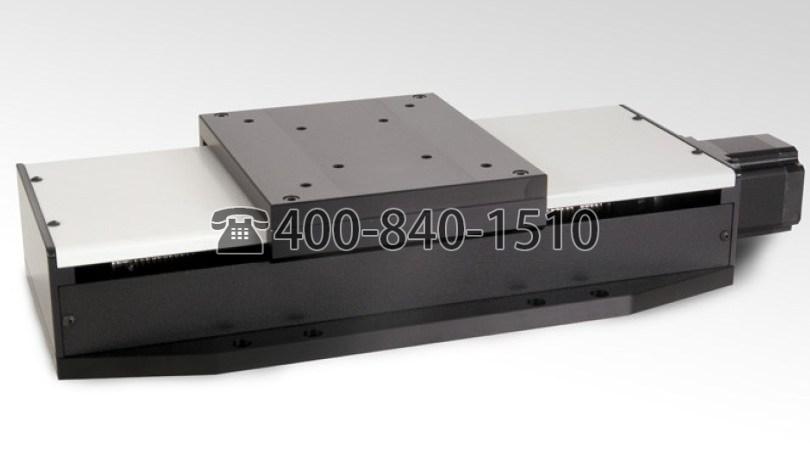

NB8高容量精密线性位移台设计用于研究和其他需要精确定位的工业领域的各种应用,例如半导体加工,光纤制造和生物技术自动化。
NB8系列线性平台的设计通过使用FEA分析进行了优化,以实现最大的稳定性和性能,并结合了最佳的材料和组件选择。驱动系统使用直径为12mm的滚珠丝杠,导线为4mm。15 mm循环滚珠轴承线性导轨的使用可提供高负载能力和刚度的平稳运动。由于滑架在平台的整个行程中得到支撑,因此可以实现较高的悬臂负载能力。为方便操作,提供了用于电动机功率和极限/编码器信号的独立连接器。标准装备有集成限位开关和高扭矩23步进电机。
提供扩展的温度范围版本(-50°至70°C)。
技术指标
行程范围
|
250毫米,350毫米,450毫米
|
解析度
|
0.08 µm(步进电机)
1 µm(伺服电机) |
准确性
|
在不带线性编码器的情况下,在450毫米行程中最大60 µm
线性编码器选件,行程±3 µm / 100mm
|
单向重复性
|
1微米
0.5 µm,带线性编码器选件
|
双向重复性
|
10微米
0.5 µm,带线性编码器选件
|
编码器
|
选项1:光学旋转编码器安装在电机后部,4000 CPR
选项2:光学线性编码器,分辨率为0.1 µm
|
最高 速度
|
步进电机为40毫米/秒
伺服电机为150毫米/秒 |
最大负荷
|
113公斤(250磅)
|
限位开关类型
|
接近传感器,NPN,常闭
|
滚珠丝杠
|
4毫米
|
后驱力
|
40N
|
舞台重量
|
NB8-250:10公斤(22磅)
NB8-350:12公斤(27磅)
NB8-450:15公斤(33磅)
|
材料
|
铝合金结构
|
完
|
黑色阳极氧化
|
工作温度
|
0°C至50°C
|
外型尺寸
