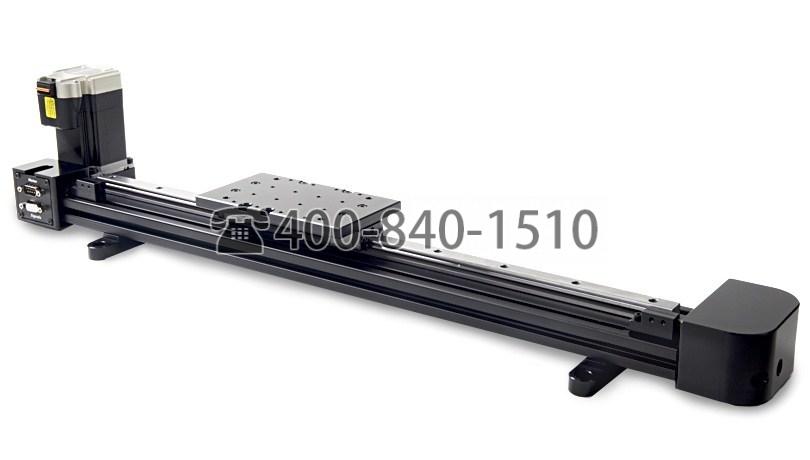

DB系列皮带驱动线性滑轨的行程范围为400mm至1500mm。DB系列标配高扭矩NEMA 23步进电机或可选的MDrive智能步进电机。旋转编码器也提供两种电机选件。可选的5：1变速箱可用于需要较高轴向力和较低速度的应用。行程限位开关是DB系列线性位移台的标准配置。
该驱动系统利用一条16毫米宽的钢制同步皮带移动托架。滑架依靠螺栓固定在坚固的铝质挤压底盘上的15mm线性导向轴承支撑。
所有DB系列线性滑轨均由6061铝合金加工而成，并进行了黑色阳极氧化处理。
技术指标
|
行程范围
|
400毫米，600毫米，800毫米，1000毫米，1500毫米
|
|
解析度
|
4 µm @ 125微步长| 0.8 µm，5：1变速箱
|
|
编码器
|
光学旋转编码器，用于读取电机，带索引的4000 CPR
|
|
电机每转的线性行程
|
100.53096毫米/转
|
|
单向重复性
|
10微米
|
|
双向重复性
|
75微米
|
|
准确性
|
±100微米
|
|
最高 速度
|
1000毫米/秒| 5：1变速箱时300毫米/秒
|
|
最大有效载荷
|
22.6公斤（50磅）
|
|
舞台重量
|
DB-400：5公斤（11磅）| DB-600：5.9千克（13磅）| DB-800：6.8公斤（15磅）| DB-1000：7.5千克（16.5磅）| DB-1500：9.5千克（21磅）
|
|
限位开关
|
行程两端的感应开关
|
|
材料和表面处理
|
铝合金，黑色阳极氧化
|
|
工作温度
|
0°C至50°C
|
外型尺寸
DB系列带步进电机
