英国Torr Scientific TSL紫外级钎焊熔融石英零长度视窗 真空视窗

紫外级钎焊熔融石英零长度视窗

密封方式： 钎焊

最高温度： CF型：200 °C；KF及ISO型：150 °C

最低温度： -20 °C

最大温度变化速率： 3 °C/min

漏率： <1×10⁻¹⁰ mbar·L/s（He）

压力范围： 1 bar 至 1×10⁻¹¹ mbar

表面质量： 20/10 划痕/麻点

平行度： < 3 弧分

平整度： 见下表

激光损伤阈值：

  • 连续波（CW）——530 nm处 500 W/cm²

  • 脉冲——530 nm处 2 J/cm²，脉宽10 ns

  • （注：随波长、脉宽、激光类型及光学元件清洁度而变化）

法兰材质：

  • CF型：304L、316LN

  • KF及ISO型：304L

紫外级钎焊熔融石英零长度视窗

我们的紫外级熔融石英零长度视窗提供Conflat（CF）、ISO®及KF法兰型式。该视窗由高纯度激光级熔融石英光学元件构成，具备精确的平整度、平行度以及划痕/麻点规格。超高真空（UHV）CF型采用304L或316LN不锈钢及2级钛法兰。非磁性视窗适用于低能量应用或需要低磁场的表面科学应用。非磁性视窗采用非磁性焊接环替代常规可伐合金焊接环。高真空KF及ISO视窗采用304L不锈钢法兰。TSL视窗在洁净室条件下制造，并按UHV标准进行氦检漏、清洗和包装。熔融石英视窗的结构设计支持反复烘烤并保持UHV性能，同时该窗口在深紫外、可见光至近红外波段提供宽带光学透射。

紫外级熔融石英零长度视窗还可选配多种抗反射涂层以满足客户的反射率要求，涂层由TSL加工，可作为“抗反射涂层”页面所列选项提供。

此外还提供激光视窗，采用VAR、BBAR及AR涂层，针对客户指定的特定激光波长进行优化，使每个表面的反射率降至0.5%以下。

可按需制造非标准视窗，包括凹入式和凸出式显微镜/相机视窗。

TSL亦供应退火铜垫片及其他组件配件。

钎焊会在光学元件与金属载体之间引入应力，表现为光学元件发生形变，致使光学元件钎焊前的平整度在钎焊后下降。

然而，平整度的降低对透射波前误差无显著影响。

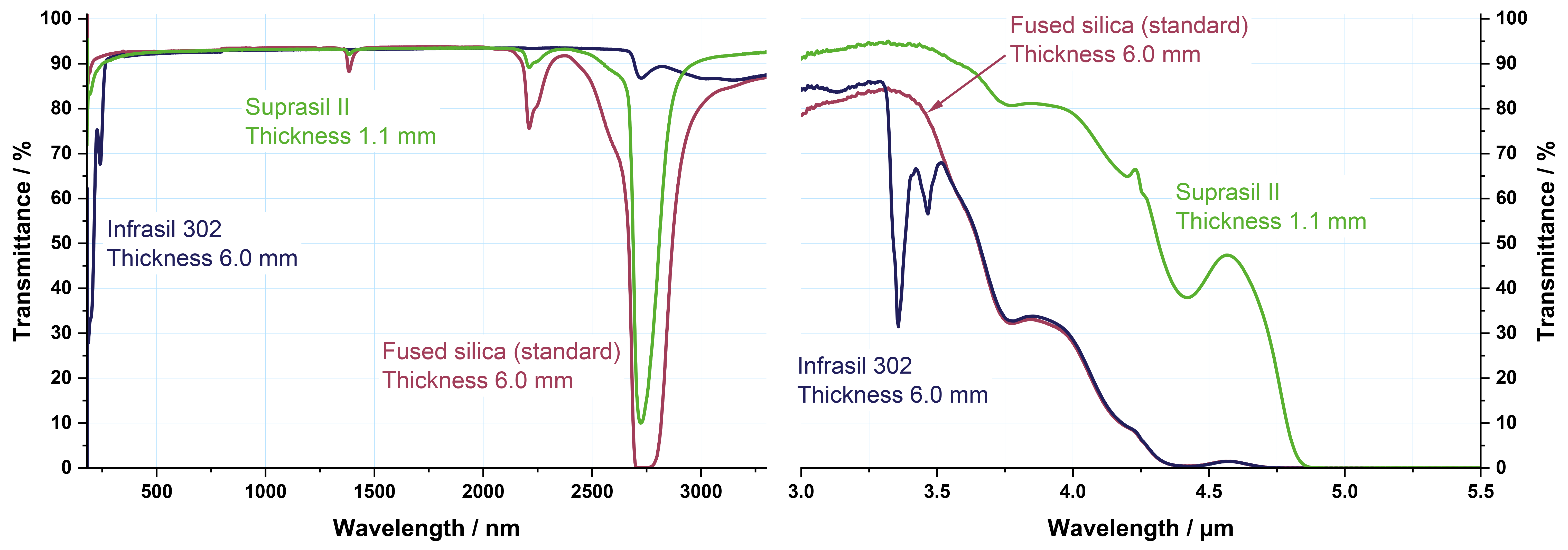

熔融硅传输曲线

型号

零件编号法兰类型法兰外径视窗直径光学元件厚度法兰材质焊接环材质平整度@632.8nm最高温度
VPZ16QNW16CF34 mm / 1.33″15 mm / 0.60″1.5 mm / 0.06″304L可伐合金λ/8200°C
VPZ16Q-LNNW16CF34 mm / 1.33″15 mm / 0.60″1.5 mm / 0.06″316LN可伐合金λ/8200°C
VPZ16Q-NMNW16CF34 mm / 1.33″15 mm / 0.60″1.5 mm / 0.06″316LN非磁性λ/8200°C
VPZ16LAQNW16CF34 mm / 1.33″15.5 mm / 0.62″1.5 mm / 0.06″304L可伐合金λ/8200°C
VPZ16LAQ-LNNW16CF34 mm / 1.33″15.5 mm / 0.62″1.5 mm / 0.06″316LN可伐合金λ/8200°C
VPZ38QNW35CF70 mm / 2.75″32 mm / 1.26″3 mm / 0.12″304L可伐合金λ/2200°C
VPZ38Q-LNNW35CF70 mm / 2.75″32 mm / 1.26″3 mm / 0.12″316LN可伐合金λ/2200°C
VPZ38Q-NMNW35CF70 mm / 2.75″32 mm / 1.26″3 mm / 0.12″316LN非磁性λ/2200°C
VPZ38LAQNW35CF70 mm / 2.75″38 mm / 1.50″3.5 mm / 0.14″304L可伐合金λ/2200°C
VPZ38LAQ-LNNW35CF70 mm / 2.75″38 mm / 1.50″3.5 mm / 0.14″316LN可伐合金λ/2200°C
VPZ64QNW63CF114 mm / 4.5″63 mm / 2.49″4.5 mm / 0.18″316LN可伐合金λ/2200°C
VPZ64Q-LNNW63CF114 mm / 4.5″63 mm / 2.49″4.5 mm / 0.18″304L可伐合金λ/2200°C
VPZ64Q-NMNW63CF114 mm / 4.5″63 mm / 2.49″4.5 mm / 0.18″316LN非磁性λ/2200°C
VPZ100QNW100CF152 mm / 6.0″89 mm / 3.51″6 mm / 0.24″304L可伐合金λ/2200°C
VPZ100Q-LNNW100CF152 mm / 6.0″89 mm / 3.51″6 mm / 0.24″316LN可伐合金λ/2200°C
VPZ100Q-NMNW100CF152 mm / 6.0″89 mm / 3.51″6 mm / 0.24″316LN非磁性λ/2200°C
VPZ150QNW150CF203 mm / 8.0″136 mm / 5.36″9.5 mm / 0.38″304L可伐合金λ/2200°C
VPZ150Q-LNNW150CF203 mm / 8.0″136 mm / 5.36″9.5 mm / 0.38″316LN可伐合金λ/2200°C
VPZ150Q-NMNW150CF203 mm / 8.0″136 mm / 5.36″9.5 mm / 0.38″316LN非磁性λ/2200°C
VPZ200QNW200CF254 mm / 10.0″136 mm / 5.36″9.5 mm / 0.38″304L可伐合金λ/2200°C
VPZ200Q-183NW200CF254 mm / 10.0″183 mm / 7.21″10 mm / 0.40″304L可伐合金λ/2200°C
VPZ200Q-183-LNNW200CF254 mm / 10.0″183 mm / 7.21″10 mm / 0.40″316LN可伐合金λ/2200°C
