英国Torr Scientific TSL 硒化锌（ZnSe）零长度视窗 真空视窗 真空观察窗

硒化锌（ZnSe）零长度视窗

密封方式： 粘接

最高温度： 120 °C

最低温度： -45 °C

最大温度变化速率： 3 °C/min

漏率： <1×10⁻¹⁰ mbar·L/s（He）

压力范围： 1 bar 至 1×10⁻⁹ mbar

表面质量： 60/40 划痕/麻点

平行度： < 3 弧分

法兰材质：

  • CF型：304L、316LN

  • KF及ISO型：304L

Torr Scientific 提供多种 Conflat（CF）、ISO 或 KF 法兰® 型式的硒化锌（ZnSe）真空视窗。这些视窗由硒化锌光学元件制造，并采用粘接工艺进行密封。

硒化锌视窗因其优异的宽带光学透射性能（可一直延伸至深红外波段）而被广泛应用于各种领域。

与硫化锌相比，硒化锌在电磁波谱的可见光区域具有更好的光学透明度。然而，作为这一提升的代价，这种光学元件更加易碎，且成本更高。

我们的硒化锌视窗在 Torr Scientific 现场按照 UHV 标准进行氦检漏、清洗和包装。

硒化锌的特性是什么？

  • 透射范围远至红外（IR）波段

  • 抗热冲击

  • 低激光吸收

硒化锌视窗的用途是什么？

  • CO₂ 激光光学元件

  • 热成像

CF（粘接）KF（粘接）ISO（粘接）
非磁性☑☐☐
大面积（LA）☑☐☐
抗反射涂层☑☑☑

我们的法兰在您那边可能有不同的名称：

我们（名称）其他常见名称
CFDNICF
KFISO-KFNWQF
ISOLFLFBMF

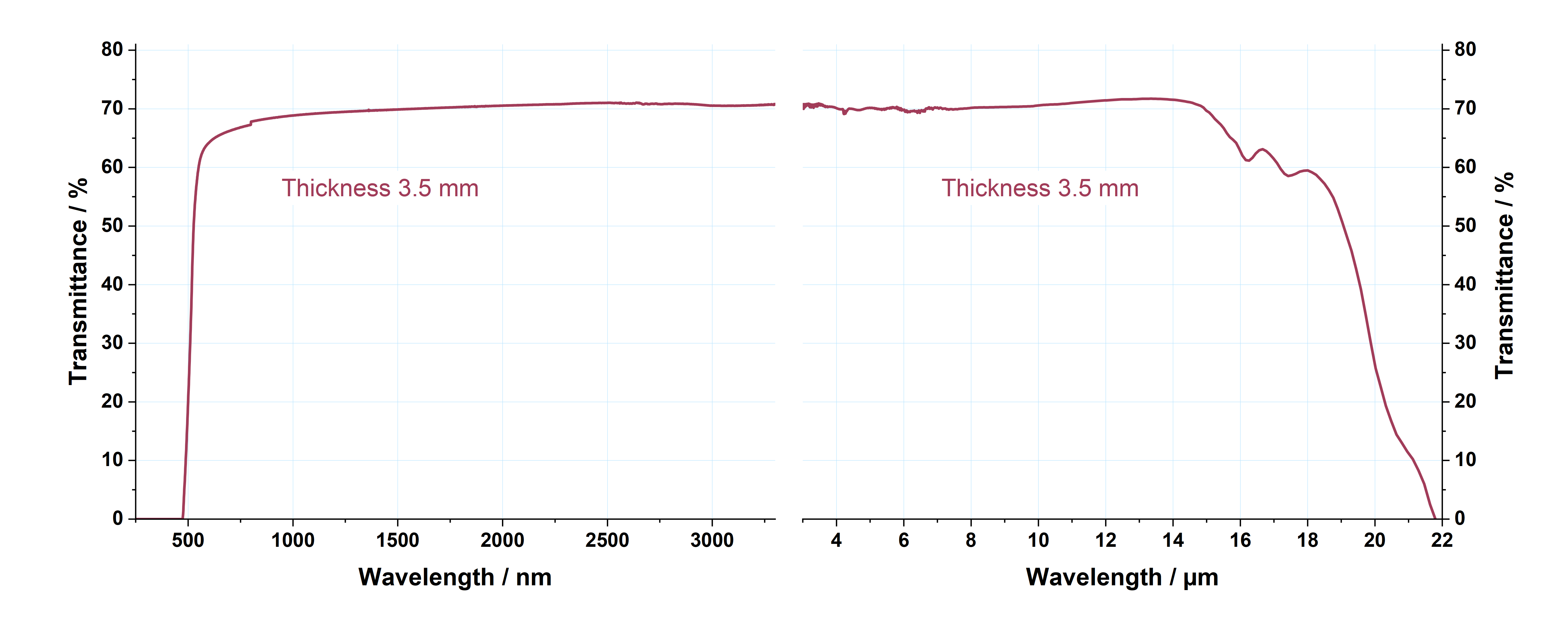

硒化锌传输曲线

零件编号法兰类型法兰外径视窗直径光学元件厚度法兰材质焊接环材质平整度@632.8nm最高温度
BVPZ16ZNSENW16CF34 mm / 1.33″15 mm / 0.60″1.5 mm / 0.06″304L可伐合金2λ120°C
BVPZ16ZNSE-LNNW16CF34 mm / 1.33″15 mm / 0.60″1.5 mm / 0.06″316LN可伐合金2λ120°C
BVPZ16ZNSE-NMNW16CF34 mm / 1.33″15 mm / 0.60″1.5 mm / 0.06″316LN非磁性2λ120°C
BVPZ38ZNSENW35CF70 mm / 2.75″32 mm / 1.26″3 mm / 0.12″304L可伐合金2λ120°C
BVPZ38ZNSE-LNNW35CF70 mm / 2.75″32 mm / 1.30″3 mm / 0.12″316LN可伐合金2λ120°C
BVPZ38ZNSE-NMNW35CF70 mm / 2.75″32 mm / 1.26″3 mm / 0.12″316LN非磁性2λ120°C
BVPZ38LAZNSENW35CF70 mm / 2.75″38 mm / 1.50″3.5 mm / 0.14″304L可伐合金2λ120°C
BVPZ38LAZNSE-LNNW35CF70 mm / 2.75″38 mm / 1.50″3.5 mm / 0.14″316LN可伐合金2λ120°C
BVPZ64ZNSENW63CF114 mm / 4.5″63 mm / 2.49″5 mm / 0.20″304L可伐合金2λ120°C
BVPZ64ZNSE-LNNW63CF114 mm / 4.5″63 mm / 2.49″5 mm / 0.20″316LN可伐合金2λ120°C
BVPZ64ZNSE-NMNW63CF114 mm / 4.5″63 mm / 2.49″5 mm / 0.20″316LN非磁性2λ120°C
BVPZ100ZNSENW100CF152 mm / 6.0″89 mm / 3.51″6 mm / 0.24″304L可伐合金2λ120°C
BVPZ100ZNSE-LNNW100CF152 mm / 6.0″89 mm / 3.51″6 mm / 0.24″316LN可伐合金2λ120°C
BVPZ100ZNSE-NMNW100CF152 mm / 6.0″89 mm / 3.51″6 mm / 0.24″316LN非磁性2λ120°C
BVPZ150ZNSENW150CF203 mm / 8.0″136 mm / 5.36″9.5 mm / 0.38″304L可伐合金2λ120°C
BVPZ150ZNSE-LNNW150CF203 mm / 8.0″136 mm / 5.36″9.5 mm / 0.38″316LN可伐合金2λ120°C
BVPZ150ZNSE-NMNW150CF203 mm / 8.0″136 mm / 5.36″9.5 mm / 0.38″316LN非磁性2λ120°C
BVPZ200ZNSENW200CF254 mm / 10.0″136 mm / 5.36″9.5 mm / 0.38″304L可伐合金2λ120°C
