英国Torr Scientific TSL 蓝宝石零长度视窗 蓝宝石视窗 真空观察窗

蓝宝石零长度视窗

200 °C 蓝宝石视窗

密封方式： 钎焊

最高温度：

  • CF型：200 °C

  • KF及ISO型：150 °C

最低温度： -20 °C

最大温度变化速率： 3 °C/min

漏率： <1×10⁻¹⁰ mbar·L/s（He）

压力范围： 1 bar 至 1×10⁻¹¹ mbar

表面质量： 60/40 划痕/麻点

平行度： < 3 弧分

法兰材质：

  • CF型：304L、316LN

  • KF及ISO型：304L

300 °C 蓝宝石视窗

（仅限 DN16CF 和 DN40CF 法兰）

密封方式： 钎焊

最高温度： 300 °C

最低温度： -20 °C

最大温度变化速率： 3 °C/min

漏率： <1×10⁻¹⁰ mbar·L/s（He）

压力范围： 1 bar 至 1×10⁻¹¹ mbar

表面质量： 60/40 划痕/麻点

平行度： < 3 弧分

法兰材质： 304L、316LN

Torr Scientific 提供多种 Conflat（CF）、ISO 或 KF 法兰® 型式的蓝宝石真空视窗。这些视窗由蓝宝石光学元件制造，并采用钎焊工艺进行密封。

蓝宝石视窗因其能够在高温下反复烘烤以实现超高真空（UHV）的能力而经常被客户选用。凭借其透明度高、硬度大以及从紫外（UV）到近红外（IR）的优异宽带光学透射率等卓越特性，它们被广泛应用于各种领域。

我们的蓝宝石视窗在 Torr Scientific 现场按照 UHV 标准进行氦检漏、清洗和包装。

蓝宝石的特性是什么？

  • 卓越的光学、物理和化学特性

  • 低荧光

  • 良好的抗热震性和抗划伤性

  • 在高温下性能良好

  • 光学透明度高

蓝宝石视窗的用途是什么？

  • 观察腔体内部：

    • 紫外（UV）至近红外（IR）波段的激光应用

    • 高温及高真空环境下的光谱分析

    • 观察腔体内部（例如：测量和摄影）

300 °C（钎焊）200 °C（钎焊）200 °C（钎焊）200 °C（钎焊）
法兰型式CFCFKFISO
非磁性☑☐☐☐
大面积（LA）☑☑☐☐
抗反射涂层☑☑☑☑

我们的法兰在您那边可能有不同的名称：

我们（名称）其他常见名称
CFDNICF
KFISO-KFNWQF
ISOLFLFBMF

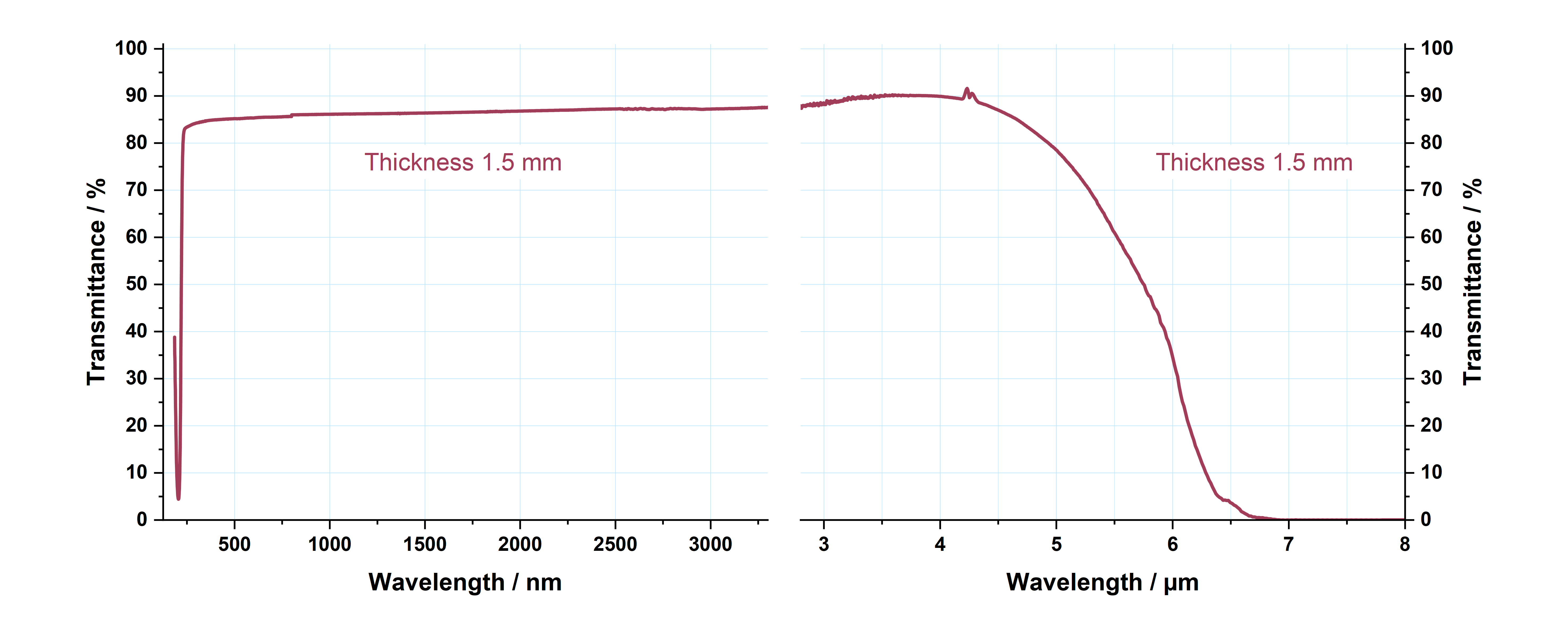

蓝宝石透射曲线

蓝宝石零长度视窗产品规格表

零件编号法兰类型法兰外径视窗直径光学元件厚度法兰材质焊接环材质平整度@632.8nm (*)最高温度
VPZ16SNW16CF34 mm / 1.33″15 mm / 0.60″1.5 mm / 0.06″304L可伐合金8λ300°C
VPZ16S-LNNW16CF34 mm / 1.33″15 mm / 0.60″1.5 mm / 0.06″316LN可伐合金8λ300°C
VPZ16S-NMNW16CF34 mm / 1.33″15 mm / 0.60″1.5 mm / 0.06″316LN非磁性8λ200°C
VPZ16S-200NW16CF34 mm / 1.33″15 mm / 0.60″1.5 mm / 0.06″304L可伐合金8λ200°C
VPZ16S-LN-200NW16CF34 mm / 1.33″15 mm / 0.60″1.5 mm / 0.06″316LN可伐合金8λ200°C
VPZ16S-NM-200NW16CF34 mm / 1.33″15 mm / 0.60″1.5 mm / 0.06″316LN非磁性8λ200°C
VPZ38S-LNNW35CF70 mm / 2.75″32 mm / 1.30″1.5 mm / 0.06″316LN可伐合金8λ300°C
VPZ38S-NMNW35CF70 mm / 2.75″32 mm / 1.30″1.5 mm / 0.06″316LN非磁性8λ200°C
VPZ38LASNW35CF70 mm / 2.75″38 mm / 1.50″3.5 mm / 0.14″304L可伐合金8λ300°C
VPZ38LAS-LNNW35CF70 mm / 2.75″38 mm / 1.50″3.5 mm / 0.14″316LN可伐合金8λ300°C
VPZ38S-200NW35CF70 mm / 2.75″32 mm / 1.30″1.5 mm / 0.06″304L可伐合金8λ200°C
VPZ38LAS-200NW35CF70 mm / 2.75″38 mm / 1.50″3.5 mm / 0.14″304L可伐合金8λ200°C
VPZ38S-LN-200NW35CF70 mm / 2.75″32 mm / 1.30″1.5 mm / 0.06″316LN可伐合金8λ200°C
VPZ38LAS-LN-200NW35CF70 mm / 2.75″38 mm / 1.50″3.5 mm / 0.14″316LN可伐合金8λ200°C
VPZ38S-NM-200NW35CF70 mm / 2.75″32 mm / 1.30″1.5 mm / 0.06″316LN非磁性8λ200°C
VPZ64S-200NW63CF114 mm / 4.5″63 mm / 2.50″2.0 mm / 0.08″304L可伐合金8λ200°C
VPZ64S-LN-200NW63CF114 mm / 4.5″63 mm / 2.50″2.0 mm / 0.08″316LN可伐合金8λ200°C
VPZ64S-NM-200NW63CF114 mm / 4.5″63 mm / 2.50″2.0 mm / 0.08″316LN非磁性8λ200°C
VPZ100S-200NW100CF152 mm / 6.0″89 mm / 3.60″2.5 mm / 0.10″304L可伐合金8λ200°C
VPZ100S-LN-200NW100CF152 mm / 6.0″89 mm / 3.60″2.5 mm / 0.10″316LN可伐合金8λ200°C
VPZ100S-NM-200NW100CF152 mm / 6.0″89 mm / 3.60″2.5 mm / 0.10″316LN非磁性8λ200°C
VPZ150S-200NW150CF203 mm / 8.0″136 mm / 5.40″4.0 mm / 0.15″304L可伐合金8λ200°C
VPZ150S-LN-200NW150CF203 mm / 8.0″136 mm / 5.40″4.0 mm / 0.15″316LN可伐合金8λ200°C
VPZ150S-NM-200NW150CF203 mm / 8.0″136 mm / 5.40″4.0 mm / 0.15″316LN非磁性8λ200°C
VPZ200S-200NW200CF254 mm / 10.0″136 mm / 5.40″9.5 mm / 0.37″304L可伐合金8λ200°C

……
