英国Torr Scientific TSL 天然Z切石英零长度视窗真空观察窗

密封方式： 粘接

最高温度： 120 °C

最低温度： -45 °C

最大温度变化速率： 3 °C/min

漏率： <1×10⁻¹⁰ mbar·L/s（He）

压力范围： 1 bar 至 1×10⁻⁹ mbar

表面质量： 20/10 划痕/麻点

平行度： < 3 弧分

法兰材质：

Torr Scientific 提供多种 Conflat（CF）、ISO 或 KF 法兰® 型式的天然 Z 切石英真空视窗。这些视窗由天然 Z 切石英光学元件制造，并采用粘接工艺进行密封。

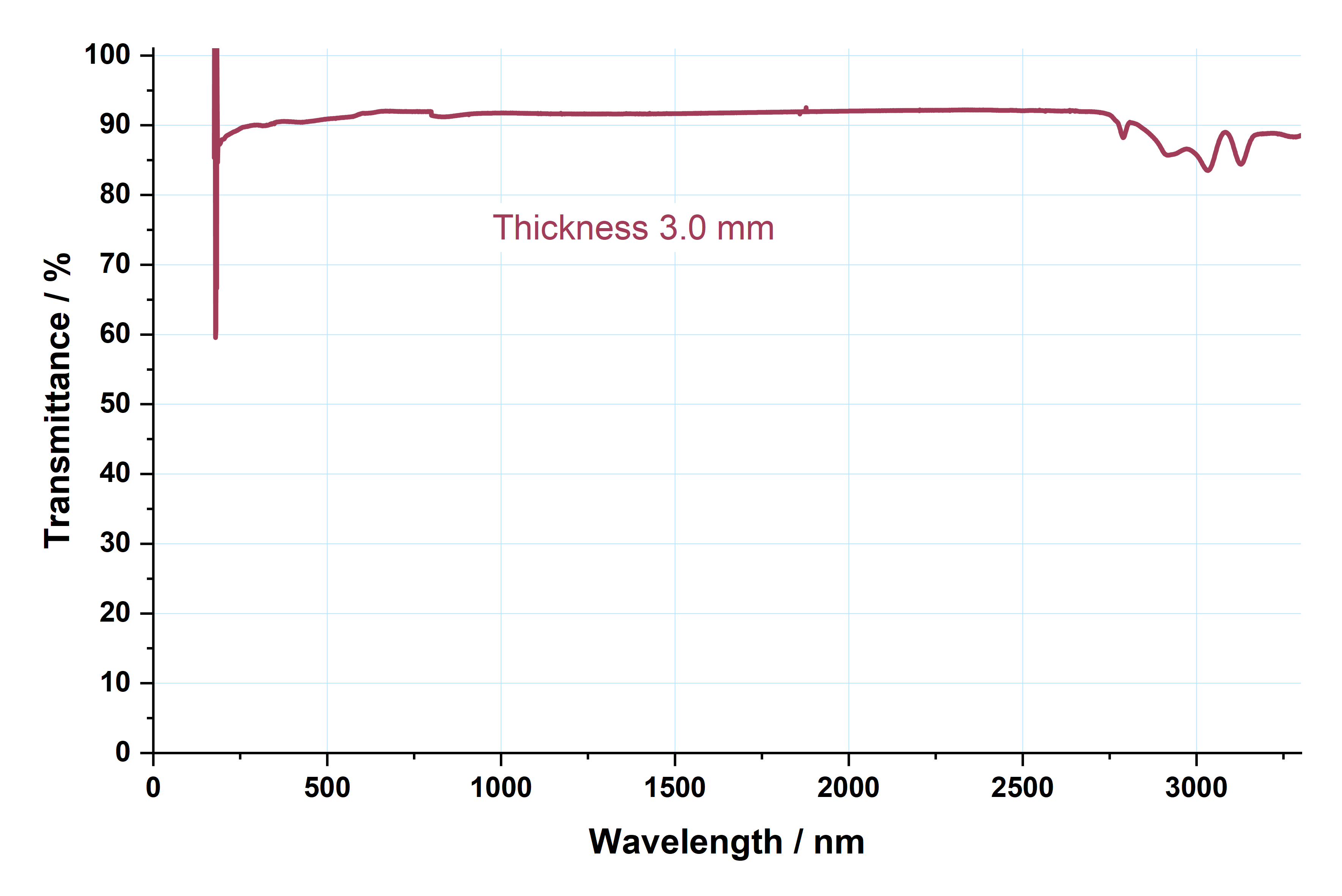

天然 Z 切石英视窗因其优异的宽带光学透射性能而被广泛应用于各种领域。Z 切天然石英是透射 50 µm 以上波长的最佳材料之一，并且得益于其双折射特性，它能够在 250nm 至 3µm 以及 50µm 至 1000µm 以上的范围内，同时实现紫外（UV）和红外（IR）波段的透射。

石英天然具有双折射特性，但存在一个特定方向，在该方向上光不受此特性的影响。这个方向被称为光轴。

光轴也称为 Z 轴，这也是该视窗被称为“Z 切”的原因。这种制造工艺意味着在需要时可以利用双折射，但在正入射情况下，光束将不受双折射的影响。

我们的天然 Z 切石英视窗在 Torr Scientific 现场按照 UHV 标准进行氦检漏、清洗和包装。

天然 Z 切石英的特性是什么？

天然 Z 切石英视窗的用途是什么？

我们的法兰在您那边可能有不同的名称：

零件编号	法兰类型	法兰外径	视窗直径	光学元件厚度	法兰材质	焊接环材质	平整度@632.8nm	最高温度
BVPZ16NQZ	NW16CF	34 mm / 1.33″	15 mm / 0.60″	1.5 mm / 0.06″	304L	可伐合金	λ/2	200°C
BVPZ16NQZ-NM	NW16CF	34 mm / 1.33″	15 mm / 0.60″	1.5 mm / 0.06″	316LN	非磁性	λ/2	200°C
BVPZ38NQZ	NW35CF	70 mm / 2.75″	32 mm / 1.26″	3 mm / 0.12″	304L	可伐合金	λ/2	200°C
BVPZ38NQZ-NM	NW35CF	70 mm / 2.75″	32 mm / 1.26″	3 mm / 0.12″	316LN	非磁性	λ/2	200°C
BVPZ38LANQZ	NW35CF	70 mm / 2.75″	38 mm / 1.50″	3.5 mm / 0.14″	304L	可伐合金	λ/2	200°C
BVPZ64NQZ	NW63CF	114 mm / 4.5″	63 mm / 2.49″	4.5 mm / 0.18″	304L	可伐合金	λ/2	200°C
BVPZ64NQZ-NM	NW63CF	114 mm / 4.5″	63 mm / 2.49″	4.5 mm / 0.18″	316LN	非磁性	λ/2	200°C
BVPZ100NQZ	NW100CF	152 mm / 6.0″	89 mm / 3.51″	6 mm / 0.24″	304L	可伐合金	λ/2	200°C
BVPZ100NQZ-NM	NW100CF	152 mm / 6.0″	89 mm / 3.51″	6 mm / 0.24″	316LN	非磁性	λ/2	200°C
