SA40012 单轴 CMOS 信号调理模块
SPECTRON（斯佩克创）
SA40012 单轴 CMOS 信号调理模块为直流输入、直流输出器件，单电源供电，输出双极性直流电压。专为适配 Spectron 全部单轴倾角传感器开发。 这款低功耗调理器非常适合电池供电设备。采用可 PCB 直插引脚封装，模块内部将直流输入转换为交流激励电压供给传感器，并把传感器信号解调放大，输出平滑直流电压。搭载专用信号处理算法，可外接温度补偿传感器（选配），大幅降低测量误差。具备输出过载保护，全部产品经过可靠性测试，保障高品质。
通用技术参数
- 输入电压：+5Vdc～+15Vdc
- 输入电流：+5Vdc 时 0.5mA；+15Vdc 时 0.9mA
- 传感器激励：380mV 峰‑峰值，方波
- 输入阻抗：5 兆欧
- 输出：供电 + 6Vdc 条件下输出‑1.5V~+1.5Vdc，以 VREF（9 脚）为参考
- 负载：最小 100kΩ
- 时间常数：30 毫秒
- 零点偏移调节：‑45mVdc ~ +45mVdc
- 输出纹波：输出电压的 0.35%（RG‑24kΩ）
温度系数（不含传感器）
- 零点：典型 100 微伏 /℃
- 量程：0.02%/℃（+1Vdc 输出）
- 输出短路时长：可持续（输出与参考地之间短路）
温度范围
- 工作温度：‑20℃ ~ +70℃
- 存储温度：‑40℃ ~ +80℃
温度补偿说明
整套（模块 + 传感器）可外接硅温度传感器 KTY81‑120 和电阻 SBT 实现温度补偿。在 R3 两端接入十进制电阻箱调整电阻至理想效果。 该配置可将量程温度系数由标称 0.3%/℃降低至 0.03%/℃，接线点位参考接线图。

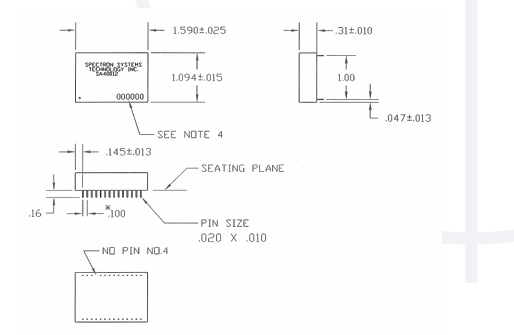

外形尺寸
引脚直插封装，图纸标注英寸尺寸，包含引脚规格、安装基准面。

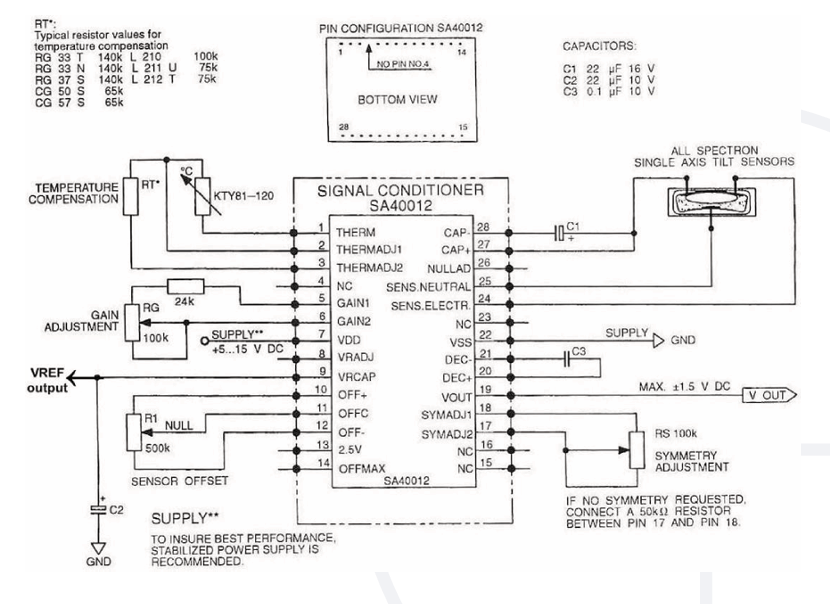

输入输出连接、引脚配置
包含完整电路原理图、引脚视图，外接元件：电容 C1、C2、C3；增益调节电阻 RG；温度补偿 RT；零点调节 R1；对称度调节 RS。
如不需要对称度调节，需在 17 脚与 18 脚之间接 50kΩ 电阻。 推荐使用稳压电源供电，保证最佳性能。
校准调节步骤（零点、增益、对称度）
本流程仅作为校准操作指引，不保证最终测量精度；校准精度取决于配套设备精度以及倾角传感器实际角度。
- 设置零点输出 将倾角传感器置于机械零位（水平位置），调节 10、11、12 引脚之间电位器，使 9 脚 (VREF) 与 19 脚 (VOUT) 之间输出等于 0V。
- 设置输出幅值（增益） 将倾角传感器转动至已知偏离零点的角度，保证输出向正方向变化。调节 5、6 引脚之间电位器，得到目标正向输出电压。
- 设置对称度 将倾角传感器反向转动至同等角度，观察 VREF (9 脚) 与 VOUT (19 脚) 之间负向输出电压。 若输出超出允许误差，调节 17、18 引脚之间电位器，直至误差在允许范围。 重复上面全部步骤，直到反复调节后参数稳定。
