TAD‑II 阈值角度检测器
SPECTRON（斯佩克创）
TAD‑II 是一款双轴倾角检测器，作为电子开关，用来替代老旧机械摆锤、水银开关，采用固态数字技术。五路独立 1.0A 开路集电极输出；X 轴、Y 轴可独立设置触发角与回差，具备累积阈值限位指示，通用性强。输出可直接驱动电磁阀等外部器件。回差角度可在阈值范围内任意设定，触发延时可配置，避免动态工况下误触发。 裸板开放式架构，尺寸小于 1.5 平方英寸；可选阻燃 ABS 塑料外壳版本。校准板需单独采购，可调节 X/Y 轴触发角度、回差、触发延时。
应用领域
- 安全系统：高空作业平台、防侧翻保护
- 房车自动 / 手动调平系统
- 平台监测与控制
- 报警系统
通用技术规格
- 阈值角度范围：0.2°～40°（视传感器而定），可联系原厂获取更大角度版本
- 供电电压：+7.5～+30V 直流
- 静态工作电流：10mA
- 开关输出电流：最大 1.0A
- 分辨率：大于阈值角度的 1%
- 重复性：由传感器及量程决定
- 回差：可调节，阈值角度的 1%‑100%
- 延时时间：最大 10 秒（视传感器）
- 响应时间：视传感器而定
- 精度：0.1° 或触发角度 ÷200，取两者较大值
- 工作温度：‑30℃～+70℃
- 存储温度：‑55℃～+125℃
电气引脚定义
| 引脚号 | 线色 | 功能 |
|---|---|---|
| 1 | 黑色 | 接地 |
| 2 | 橙色 | 阈值限位指示（输出） |
| 3 | 棕色 | 俯仰正向（输出） |
| 4 | 蓝色 | 俯仰负向（输出） |
| 5 | 黄色 | 横滚正向（输出） |
| 6 | 白色 | 横滚负向（输出） |
| 7 | 绿色 | 电源正极 |
| 8 | 红色 | 电源正极 |
备注：2‑6 脚为晶体管输出；7、8 脚为供电输入，两脚内部短接。
物理尺寸

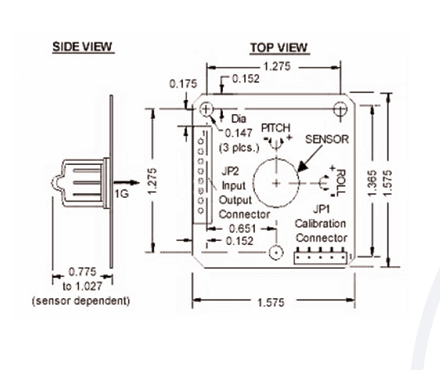

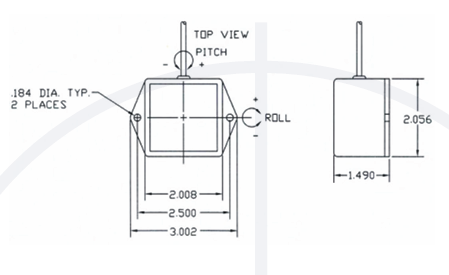

1. 开放式裸板版本（单位：英寸） 长宽：1.575 ×1.375 2.ABS 塑料外壳版本（单位：英寸） 外壳长 3.002，宽 2.500，高 2.056
配套接插件
- JP1：Hirose，型号 DF13‑5S‑1.25C
- JP2：Tyco/AMP，型号 3‑640442‑8
