MUPI‑23 温度补偿型通用信号调理器

SPECTRON（斯佩克创）

MUPI‑23 通用信号调理器是一款独立完整、功能齐全、参数可调的信号调理模块，具备比例因子温度补偿功能。紧凑型环氧树脂封装，内置全套电子器件与接口电路，可驱动 Spectron 全部单轴电解式倾角传感器。 采用军工级元器件；双极性直流输入输出，内部为传感器生成所需交流激励电压，并将传感器信号解调输出为平滑放大后的直流电压。

温度补偿功能可降低整体测量误差，实现高精度输出。生产过程经过在线质量管控，满足商业及军工场景高可靠性要求。 传感器最远可距离调理模块 20 米，几乎不会造成性能劣化；供电及显示单元可布置在数百米之外，现场布置灵活。 其他特性：零点偏移、增益、对称度可调；反极性保护、输出过载（短路）保护；分叉焊接端子便于安装；具备振动、冲击耐受能力，适配恶劣工况。

通用技术规格

• 输入电压：‑11V～+16V 直流
• 无负载输入电流：最大 8 毫安（任意一端）
• 传感器激励：5V 峰峰值方波，标称 1kHz
• 输入阻抗：5 兆欧
• 输出：输入‑7Vdc~+7Vdc 时，输出‑11Vdc~+11Vdc
• 线性度：最大 0.04% 满量程
• 时间常数：40 毫秒
• 零点（偏移）调节：‑1Vdc～+1Vdc
• 输出纹波：输出信号峰峰值 0.3%，55dB

增益与对称度调节

• 总增益：外接电阻 R2 实现 1‑10 倍调节（详见接线图）
• 精细增益与对称度：独立正负端调节，调节范围 ±50%
• 重量：100 克

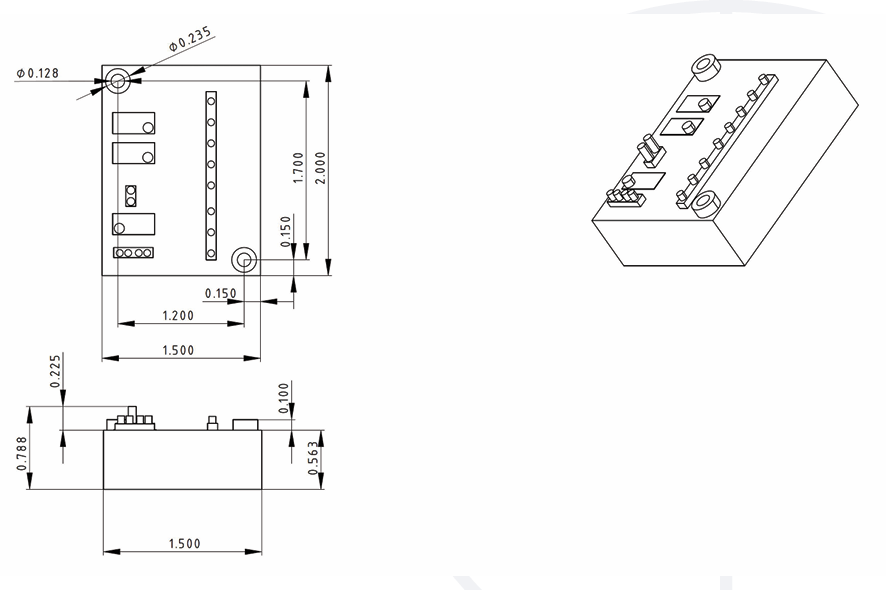

• 安装：4 个 M3 螺丝通孔
• 振动：2g，10‑500Hz
• 冲击：20g，11 毫秒，三个轴向

温度系数（不含传感器本体）

• 零点：0.02% 满量程 /℃
• 量程：0.03% 满量程 /℃

温度范围

• 工作温度：‑25℃～+70℃
• 存储温度：‑40℃～+80℃

温度补偿说明

模块 + 传感器整套实现温度补偿，需外接硅温度传感器 KTY81‑120 及电阻 SBT。通过电阻箱接 R3 调整电阻，调校至目标效果。 该配置可将量程温度系数误差由标称 0.3%/℃降低至 0.03%/℃。接线点位请查阅接线图。
