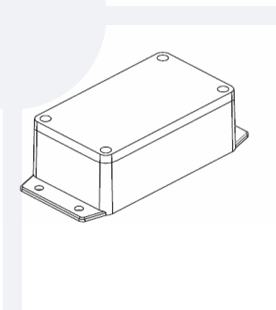

SSY0272 双轴阈值倾角检测器

SPECTRON（斯佩克创）

SSY0272 系列为双轴倾角阈值检测器，内置两路干接点输出，多种配置实现倾斜检测。继电器触点支持交流、直流电压；供电回路与触点之间绝缘电阻大于 1000 兆欧。触发角度范围：0.1°‑60°；可定制更高分辨率。 IP66 铝合金 ADC‑12 外壳，适合户外恶劣工况；具备反接保护、短路保护。触发角度、触发延时可出厂预设，也可现场调节；可搭配 SA40127 校准板，适合长距离布线，规避信号衰减与噪声干扰。

应用领域

• 安全系统：高空作业平台、防侧翻保护
• 平台监测与控制
• 房车调平：自动、手动调平系统
• 报警系统

通用技术参数

• 供电电压：10‑30V 直流
• 空载静态电流：10mA
• 触点额定：最大 4A；最大切换电压 750VA
• 保护功能：反极性保护、信号线开路 / 短路保护
• 精度：0.1° 或者（触发角度 ÷200），取两者较大值
• 重复性：取决于传感器与量程
• 回差：可调节，最高等于触发角度

环境指标

• 工作温度：‑30℃～+70℃
• 存储温度：‑55℃～+125℃
• 外壳防护：IP66
• 耐受环境：湿度、雨水、日照、紫外线

可调参数

• 触发角度：0.1°～60°
• 触发延时：0‑10 秒

电气接线

7 芯 18AWG 线缆，符合 UL1581、UL1277

• 红色：+10~30V 直流电源
• 黑色：接地
• 蓝色：1 号触点
• 橙色：1 号触点
• 黄色：2 号触点
• 棕色：2 号触点
• 红‑黑条纹：未使用

型号命名规则 SSY0272‑【1 触点】‑【1 触发方向】‑【1 触发角度】‑【1 回差】‑【1 常开常闭】‑【2 触点】‑【2 触发方向】‑【2 触发角度】‑【2 回差】‑【2 常开常闭】‑【线缆英尺】

1. 触点 1 控制轴

R：横滚；P：俯仰；RP：横滚 + 俯仰 2. 触发方向 CW 顺时针；CCW 逆时针；A 双向均可 3. 触发角度：0.1° 为步进（10 代表 1.0°） 4. 触发回差：0.1° 步进，回差必须小于触发角度 5.NC 常闭 / NO 常开 6. 触点 2（可选）控制轴：R/P/RP 7. 触点 2 触发方向：CW/CCW/A 8. 触点 2 触发角度 9. 触点 2 回差 10.NC 常闭 / NO 常开 11. 线缆长度，单位英尺；大于 10 英尺需联系原厂

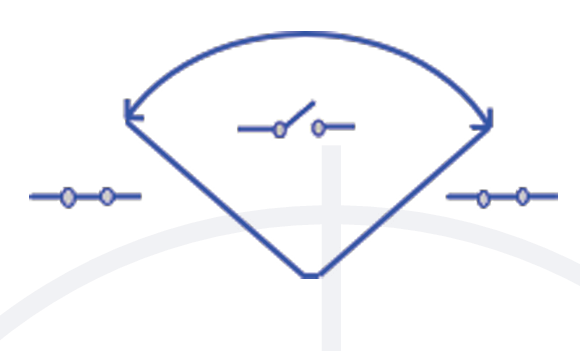

触点逻辑说明

• NC 常闭：未达到倾斜阈值，触点闭合；达到触发角度，触点断开，继电器输出报警信号
• NO 常开：未达到倾斜阈值，触点断开；达到触发角度，触点闭合，继电器输出报警信号

型号示例

1.SSY272‑R‑CW10‑2‑NC‑R‑CCW10‑2‑NC‑6

触点 1：横滚轴顺时针倾斜＞1° 动作，回差 2°；触点 2：横滚轴逆时针＞1° 动作，回差 2°；线缆 6 英尺。 2.SSY272‑RP‑A10‑2‑NO‑3 触点 1：横滚或俯仰任意方向＞1° 触发，回差 2°；线缆 3 英尺。

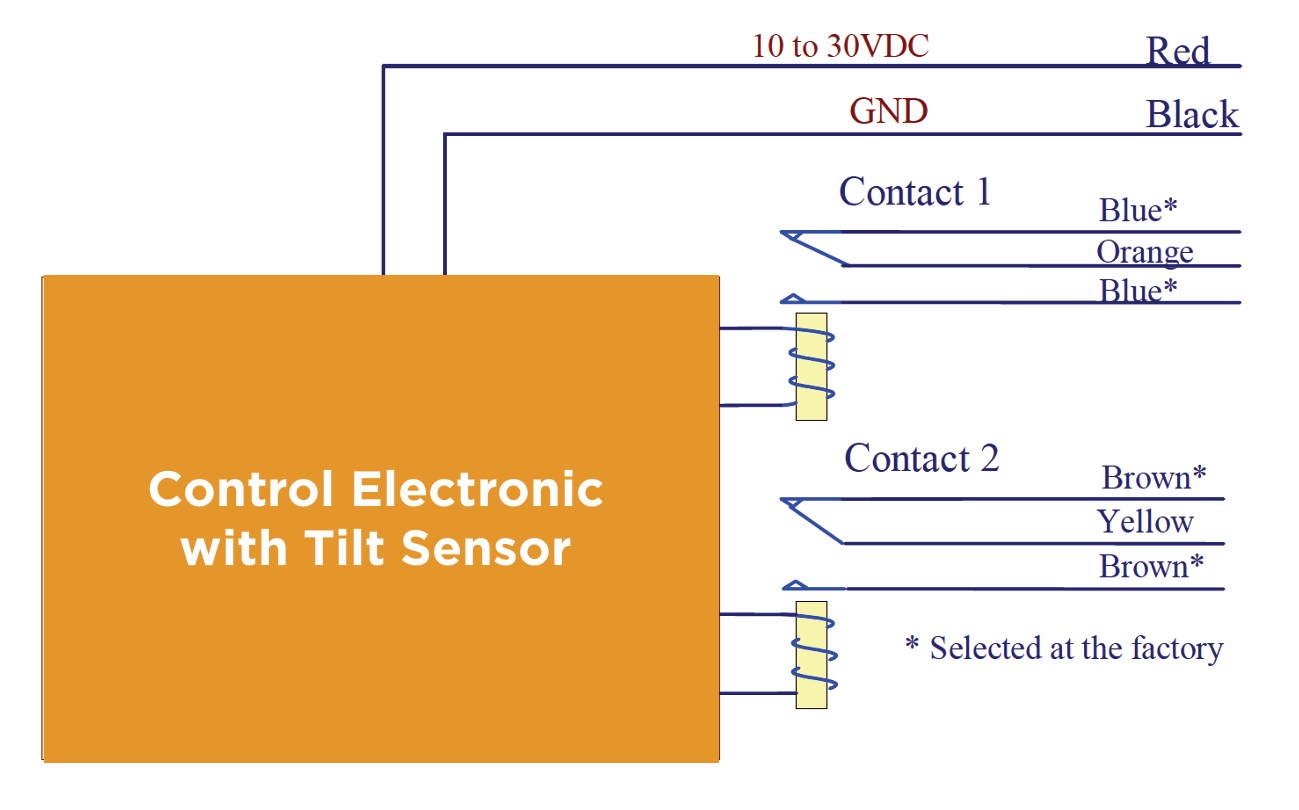

原理框图

供电 10‑30V 直流接入模块；内置倾角传感器与控制电路，两路独立继电器干接点对外输出；触点模式出厂预设。
