Quantum Composers 脉冲发生器可以提供精确的时序和无与伦比的灵活性输出脉冲序列阵列。在一定的限制下，每个通道可以提供独立的宽度和延迟控制。本技术文档说明了对宽度和延迟的限制，以及这些设置如何影响通道输出。
周期设置（ To）将在从系统到各个通道的所需周期生成内部脉冲。然后，通道使用该脉冲开始计算设置的延迟和宽度。
宽度和延迟受预期输出周期（T0）的限制。延迟时间加上宽度时间必须小于预期输出周期约75 ns，以便在设定周期产生脉冲输出。如果延迟和宽度设置超过了单位的“T0”周期，则通道仍将产生一个输出脉冲，而不是预期的周期。

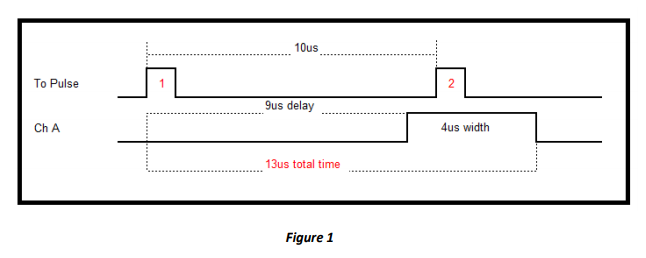

例如，假设脉冲发生器的输出周期设置为10 us。这可以表示为脉冲输出，上升沿之间的速率为10 us。图1显示了通道A的输出示例
延迟和宽度设置总计超过10 us内部速率。延迟设置为9 us，宽度设置为4 us，总共13 us。当第2到脉冲到达通道时，信道处于产生4us输出的中间。当这种情况发生时，通道忽略第二个To脉冲并完成输出操作。

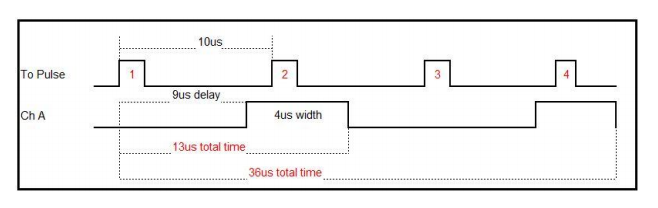

图2显示了这种行为如何在较长时间内影响输出。
由于当第二个To脉冲到达通道时输出很忙，所以To脉冲被忽略，通道直到第三个To脉冲才会开始下一个输出生成（延迟和宽度）。这将导致输出生成每20秒输出一次脉冲，从上升沿到上升沿，而不是预期的10秒。
这种限制是从两个不同通道中产生多速率的一种方式。通过在一个通道上设置与To周期相匹配的延迟，该通道将与任何非延迟通道同步，但运行时间为周期的1/2，如图3所示。
当试图在特定时间段内操作装置时，要记住的重要一点是，在脉冲事件结束时，始终允许大约75 ns的“停滞时间”。在脉冲结束时留下这一点时间，将确保脉冲在预定周期内产生。
