Quantum Composers 一般故障排除和提示
无输出或错误输出
使用Quantum Composers脉冲发生器时，最好且最简单的故障排除工具之一是“recall 0”函数。如果单元显示出意外的行为，没有输出，或者如果输出不是它应该做的第一件事是调用“0”内存位置。“0”内存位置是包含出厂默认值的不可编辑内存位置。加载此内存位置会将所有用户定义的输出设置重置回最初出厂时加载的默认设置。这些设置包括系统模式、通道模式、通道宽度和延迟、周期、触发器和栅极设置以及通道输出电压。在大多数单元上，该单元将默认返回到通道宽度为1us、周期为100us的连续系统模式。输出电压设置将默认返回TTL（5V）激活高输出。调用默认设置不会重置波特率或GPIB地址。
有两种方法可以调用默认设置：通过前面板或使用recall命令。在前面板上，按黄色功能按钮（FUNC或function）和数字9按钮（recall），进入存储器调用页。这将弹出一个页面，其中说明调用编号、内存位置名称和一条消息，该消息行显示“To load press recall”。使用“下一步”按钮将光标放在调用编号行上。使用向上和向下箭头将召回编号更改为0。默认情况下，页面将加载选定的“0”。要调用选定的资料，请按功能按钮，然后按数字9按钮。屏幕底部的消息行将更改为“**撤回设置**”，然后再次更改为“配置撤回”。
调用默认配置的命令与所有Quantum Composers脉冲发生器的命令相同。通过任何可用的通信方法与脉冲发生器建立通信后（参见通信终端用户指南以获取帮助），发送命令“*RCL 0”。
使用“召回0”可以清除使用脉冲发生器的客户通常看到的大多数错误。此时，当按下运行/停止按钮或发送“：PUL0:STAT 1”命令时，装置应能产生1us宽的脉冲。
备用按钮旁路
用户有时希望能够将量子作曲家的脉冲发生器集成到一个更大的系统中，并能够从单个点（如浪涌保护器）控制整个系统的功率。Quantum作曲家9520和9530系列脉冲发生器目前包括两个开关控制：一个真正的交流切断开关（位于装置后部）和一个备用电源开关（位于前面板上）。对于希望仅通过控制交流电源电压来为设备供电的客户，需要在设备主板上安装备用按钮旁路跳线。

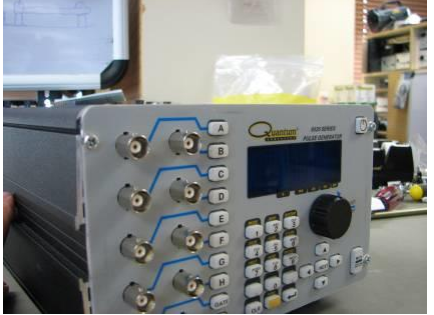

抓住中间的挡板拆下前后挡板，并在从机箱侧面拉出的同时从单元末端拉出。
卸下两个挡板后，从前面板和后面板上卸下顶部的两个螺钉。现在可以拆下盖子。

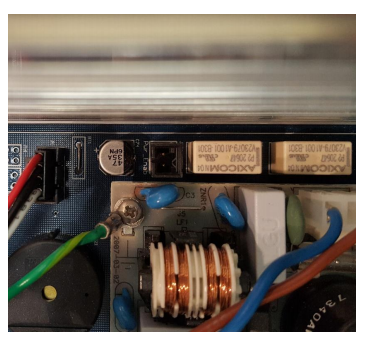

9520系列脉冲发生器中J10相对于电源和继电器的位置
找到标有“Pwr U Enab”的2针标头J10。标头位于主板右前角，靠近两个大型白色继电器和电源。需要用标准短路跨接线（Sullins连接器解决方案零件号SPC02SYN或类似产品）对该接头进行短路。安装跨接器后，前面板备用按钮将不再工作。
