激光模块 X‑Y 孔径光阑

紧凑型压电激光模块

压电电动孔径光阑模块应用于成像系统，实现精密图形生成。该激光模块可对 X、Y 方向孔径尺寸进行独立控制；可选配 Theta 旋转配置，可使光阑实现 ±45° 旋转。

主要技术参数

• 可选最大孔径：2.5 mm 或 4.0 mm
• 可选 Theta 旋转功能
  • 旋转范围：‑45° ~ +45°
  • 无回程间隙，可精确控制孔径尺寸与角度
• 光束高度：20 mm
• 通讯接口：USB 或 RS232
• 支持菊花链级联
• 紧凑型外形尺寸
  • 无 Theta 旋转：41 mm × 41 mm × 30 mm
  • 带 Theta 旋转：41 mm × 41 mm × 60 mm
• 激光损伤阈值：5 J/cm²
• 动作响应时间
  • X/Y 全行程：≤400 ms
  • Theta 0~±45° 全行程：≤600 ms
• 尺寸精度：±(20μm + 0.004 × 当前孔径尺寸)
• 尺寸分辨率：2 μm
• Theta 狭缝（可选）
  • 角度精度：±1.0°
  • 角度分辨率：≤0.5°

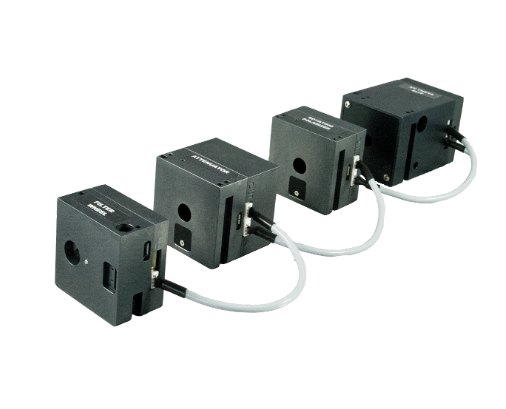

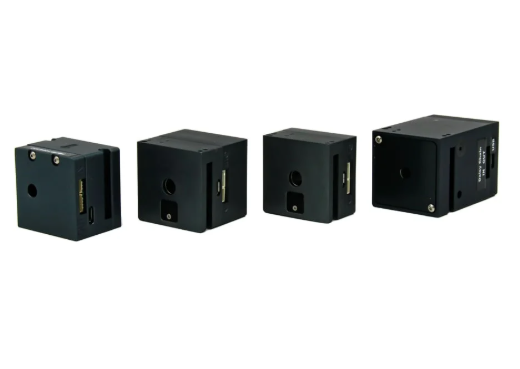

紧凑型压电激光模块

压电激光模块包含衰减器、滤光轮、X‑Y 孔径光阑以及旋转波片。 这类紧凑型激光模块既可单独集成使用，也可通过菊花链级联接入激光光束传输系统；激光损伤阈值 5 J/cm²。 多个衰减器模块级联后，能够在多波长系统中对各波长能量实现独立控制。
