9420 系列
数字延时脉冲发生器
9420 系列数字延时脉冲发生器具备 2 路、4 路或 8 路独立输出，采用前沿技术，同时具备高性价比，可在多种应用场景下生成与同步多路脉冲。每一路通道的延时与脉冲宽度均可独立数字控制，非常适合需要对多个不同事件做同步触发的工况。
主要技术参数
产品简介

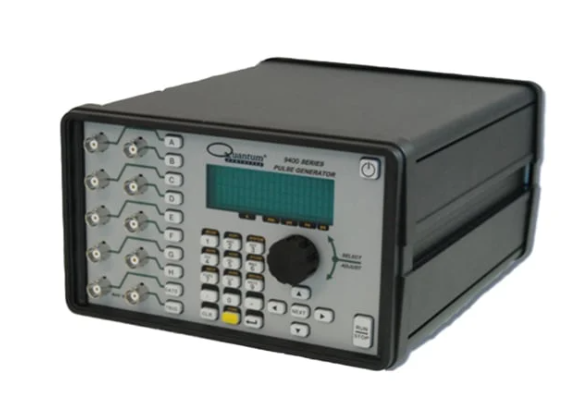

9420 系列脉冲发生器，是一款高性价比的灵活系统同步设备。台式机型开箱即可用于实验室，标配 10ns 定时分辨率，抖动低于 400ps。编程简单、功能丰富、参数可快速调用，适用于大量项目与各类应用场景。
产品亮点 ‑ 2/4/8 路独立通道输出 ‑ 10 纳秒定时分辨率 ‑ 抖动＜400ps（有效值） ‑ RS232、USB、GPIB 接口 ‑ 12 组参数记忆调用 ‑ 完整技术支持 ‑ 两年质保
型号区分： 9422 2 路独立输出 9424 4 路独立输出 9428 8 路独立输出
标准通讯：GPIB、USB、RS232 配置：12 组存储位置 输入：2 路输入（1 路触发、1 路门控）
内部速率发生器
- 输出速率（T0 周期）：0.0002 赫兹‑5 兆赫兹
- 分辨率：10 纳秒
- 精度：1 纳秒 +(0.0001×T0 周期)
- T0 周期抖动（有效值）：＜250 皮秒
- 时基：100 兆赫兹，低抖动锁相环
- 振荡器：50 兆赫兹，20ppm 晶体振荡器
- 系统输出模式：单脉冲、连续、猝发、占空比、外部门控 / 触发
- 猝发模式：1‑1000000 个脉冲
- 占空比模式：1‑1000000 个脉冲
- 脉冲控制模式：内部速率发生器、外部触发 / 门控
通道定时发生器
- 脉冲宽度范围：10 纳秒‑1000 秒
- 脉宽精度：1.5 纳秒 +[0.0001×(脉宽 + 延时)]
- 脉宽分辨率：1 纳秒
- 脉冲延时范围：‑999.999999999 ~1000 秒
- 延时精度：1.5 纳秒 +(0.0001× 延时)
- 延时分辨率：1 纳秒
- 通道‑通道抖动（有效值）：＜400 皮秒
- 通道模式：单触发、普通、猝发、占空比；可内部 / 外部门控，各通道可独立设置
- 触发边沿：上升沿 / 下降沿
- 触发阈值：0.2‑15 伏
- 最大输入电压：30 伏
- 分辨率：10 毫伏
- 触发速率：直流‑5 兆赫兹
- 触发输入抖动（有效值）：2.5 纳秒
- 触发输入插入延时：180 纳秒
- 触发输入最小脉冲宽度：2 纳秒
- 门控脉冲抑制延时：120 纳秒
- 门控输出抑制延时：50 纳秒
输出模块
TTL/CMOS 模式
- 输出阻抗：50 欧姆
- 输出电平：4.0 伏直流（接 1 千欧负载）
- 上升时间 (10‑90%)：典型＜3 纳秒（接 1 千欧负载）
- 输出电流：典型 5 毫安（1 千欧负载）；典型 50 毫安（50 欧姆负载）
可调电平模式
- 输出电平：2.0‑20 伏直流（接 1 千欧）；1.0‑10 伏直流（接 50 欧姆）
- 分辨率：10 毫伏
- 输出电流：典型 200 毫安，短脉冲最大 400 毫安
- 上升时间 (10‑90%)：典型 15 纳秒（20 伏高阻）；典型 25 纳秒（10 伏 / 50 欧姆）
- 过冲：＜100 毫伏 + 脉冲幅值的 10%
通用参数
- 通讯：GPIB、USB2.0、RS232
- 外形尺寸：25.7 ×21 ×14 厘米（10.5 ×8.25 ×5.5 英寸）
- 重量：8 磅
- 电源：外接电源适配器（整机标配）
- 电压：100‑240 伏交流
- 电流：3 安
- 存储：12 组参数存储
