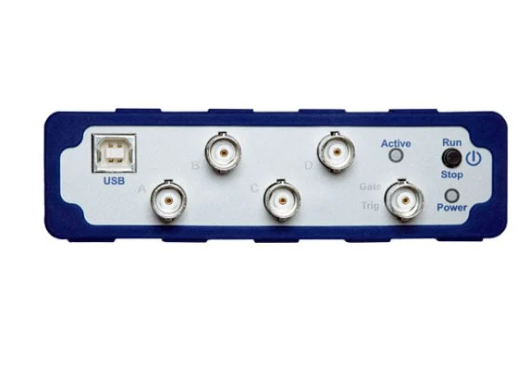

9200 Sapphire（蓝宝石）系列

数字延时脉冲发生器

蓝宝石系列是新一代革新性脉冲发生器技术，整机体积小巧、性价比高，功能完整齐全。整机尺寸仅：18.13 ×13 ×3.8 厘米（7.125 ×5.1 ×1.5 英寸），属于市面上体积最小的机型之一，性能、功能与可编程能力都表现优异。这款低成本脉冲发生器没有削减性能与功能。设备可选配蓝牙无线功能，无需 USB 或 RS232 线缆即可通讯；支持 USB 供电，无需额外电源适配器。

主要技术参数

• 通道：2 路、4 路独立通道输出
• 分辨率：10 纳秒
• 精度：10 纳秒 + 0.0001× 设定值
• 抖动：小于 500 皮秒
• 参数存储：6 组存储位置
• 通讯接口：USB，蓝牙（可选配置）

产品简介

蓝宝石系列是该品牌产品线内性价比最高的数字延时脉冲发生器。虽然成本低廉，但设备性能扎实，功能齐全，非常适合预算有限的用户。

产品特点 ‑ 2 路或 4 路独立通道输出 ‑ 10 纳秒定时分辨率 ‑ 抖动＜500 皮秒（有效值） ‑ 输出多路复用器 ‑ 快上升沿，小于 2 纳秒 ‑ 小型紧凑机身 ‑ 直流墙插适配器供电 / USB 供电两种方式 ‑ 可选蓝牙无线通讯 ‑ 全套技术支持 ‑ 两年质保

型号区分 9212 2 路独立输出 9214 4 路独立输出

标准通讯：USB 接口 配置：6 组参数存储位

详细规格

内部速率发生器

• 输出速率（T0 周期）：0.001 赫兹～5000 兆赫兹（200 纳秒‑1000 秒）
• 分辨率：10 纳秒
• 精度：5 纳秒 +(0.0001×T0 周期)
• 抖动：＜500 皮秒（有效值）
• 猝发 / 占空比模式：1‑1000000 个脉冲
• 通道控制模式：内部触发 / 外部门控；各通道可独立设置模式
• 通道间抖动：＜250 皮秒（有效值）
• TZ50（可选配件）：输出 3.3‑4 伏直流，适配 50 欧姆负载

外部门控 / 触发输入

• 触发阈值：0.2‑15 伏直流
• 最大输入电压：30 伏峰值
• 门控极性：高电平有效 / 低电平有效
• 门控模式：脉冲抑制、输出抑制
• 触发边沿：上升沿 / 下降沿
• 触发速率：直流‑5 兆赫兹
• 触发输入抖动：＜20 纳秒（有效值）
• 触发最小脉冲宽度：20 纳秒
• 触发插入延时：＜150 纳秒
• 脉冲抑制延时：＜150 纳秒
• 输出抑制延时：＜100 纳秒

输出参数

• 输出阻抗：50 欧姆
• 输出电平：3.3‑5 伏直流（1 千欧负载）；1.7‑2.5 伏直流（50 欧姆负载）
• 分辨率：20 毫伏
• 输出电流：5 毫安（1 千欧负载），50 毫安（50 欧姆负载）
• 上升时间：高阻负载＜2 纳秒 @5V；50 欧姆负载＜1 纳秒 @2.5V
• 过冲：＜100 毫伏 + 脉冲幅值的 10%

通讯部分

• USB（标配）：USB2.0
• 蓝牙（可选）：蓝牙 2.1
• 无线电等级：2 类无线电，4dBm 发射功率，典型接收灵敏度‑80dBm
• 传输距离：开阔环境典型 20 米，视距传输
• 波特率：115200 比特每秒

通用参数

• 外形尺寸：18.13 ×13 ×3.8 厘米（7.125 ×5.1 ×1.5 英寸）
• 重量：1 磅
• 供电：USB 供电
• 输入电压：+5 伏直流 ±250 毫伏
• 电流：＜470 毫安
