9550 系列

机架式数字延时脉冲发生器

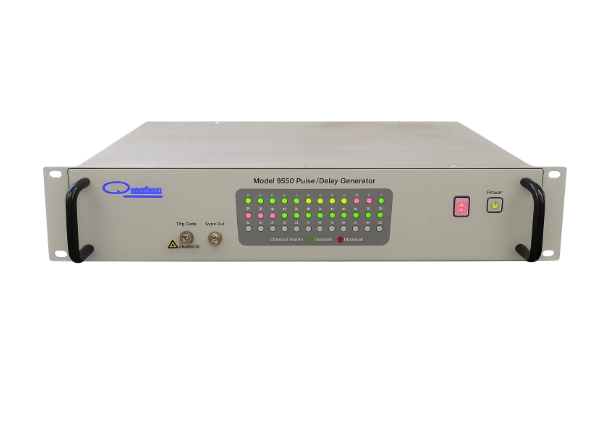

9550 脉冲发生器是 Quantum Composers 机架式设备的新一代产品。现有 1U 机型，提供 6 通道、12 通道；2U 机型提供 24 通道以及扩展版 36 通道机型。

该设备可实现高精度定时与同步，最多 36 路独立输出，可对各类事件或设备序列完成有效触发；具备双路输入，支持门控 / 触发，可选双触发功能，配备外部时钟参考输入。

后续将会为 6 通道、12 通道、24 通道机型提供带显示屏与按键的可选前面板。

主要技术参数

• 通道：6、12、24 或 36 路独立通道输出
• 分辨率：250 皮秒
• 精度：1 纳秒 + 0.0001× 设定值
• 抖动：小于 50 皮秒
• 输出速率：0.0002 赫兹‑20 兆赫兹 *
• 时基：200 兆赫兹 *
• 机箱规格：1U、2U
• 通讯接口：USB、以太网、RS232
• 可选配置：   TZ50 阻抗匹配   双触发功能
• 板卡级定制选项

* 规格已升级

输出配置

• (AT20) 标准 TTL 输出

通讯接口

• USB
• RS232
• 以太网

扩展选件

• (DT15) 额外触发 / 门控端口
• (TZ50) 50 欧姆阻抗匹配
