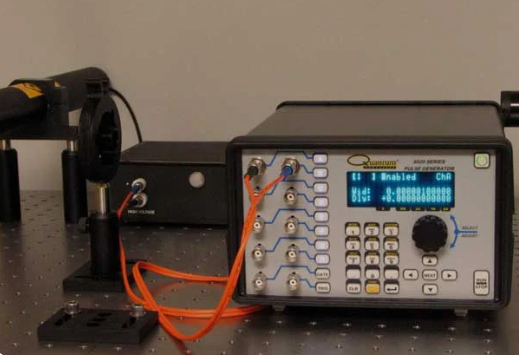

9520 系列

定时与同步脉冲发生器

9520 系列将脉冲生成与数字延时性能提升至全新水平。该仪器性价比高且功能强大，可为简单到复杂的各类应用，提供多路脉冲与触发信号的生成及同步解决方案。

9520 系列具备独特性能，借助全新时钟分频功能，所有通道可设置不同输出速率；最多提供 8 路独立数控通道，每一路输出均可对脉冲宽度、延时、速率、幅值进行控制。

主要技术参数

• 通道：2 路、4 路或 8 路独立通道输出
• 分辨率：250 皮秒
• 精度：1 纳秒 + 0.0001× 设定值
• 抖动：小于 50 皮秒
• 存储：12 组存储工位
• 通讯接口：USB、RS232；以太网、GPIB 为可选配置
• 完整规格及限制条件请查阅设备手册

输出选件

• (AT20) 标准输出   可选配置：
• (L82) 820 纳米光输出
• (L130) 1300 纳米光输出
• (AT35) 35 伏高压输出
• (AT45) 45 伏高压输出
• (TZ50) 50 欧姆阻抗输出
• (TZ35) 50 欧姆阻抗 + 35 伏输出

输入选件

• (IL82) 820 纳米光输入
• (IL130) 1300 纳米光输入

功能扩展选件

• (I) 增量模式
• (E) 仅增加以太网接口
• (COM) 增加以太网与 GPIB 接口
• (DT15) 增加额外触发 / 门控端口
