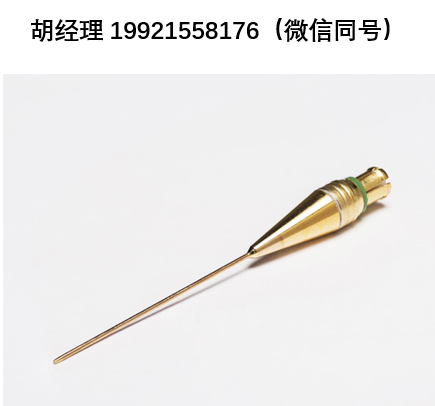

0.2 毫米针式水听器（NH0200）
0.2 毫米针式水听器是精密声学有限公司（Precision Acoustics Ltd.）针式水听器系列产品之一。该产品需搭配水下前置放大器、带电源的直流耦合器共同组成一套水听器测量系统。本数据表中所有性能参数，均指由 0.2 毫米针式水听器、前置放大器与直流耦合器共同构成的整套系统的性能。
水听器敏感元件的尺寸会影响多项性能指标，包括灵敏度、频率响应、指向性、动态范围以及等效噪声压力。本技术数据表符合 IEC 61217 – 第 3 部分 [3] 标准，详细规定了 0.2 毫米针式水听器系统的技术规格。
0.2 毫米针式水听器是一款常用通用测量设备，在 1.0MHz 至 40MHz 的宽频应用场景下，在灵敏度与指向性之间实现了良好平衡。
产品说明
0.2 毫米针式水听器属于通用型水听器，在 1MHz~40MHz 测量范围内，兼顾灵敏度、频率响应、指向性、动态范围与等效噪声压力。更大的敏感区域可测量约 1kPa 量级的信号；但传感面积越大，指向性越强，该现象在高频下尤为明显。
技术规格
| 项目 | 参数 |
|---|---|
| 型号 | NH0200 |
| 传感元件尺寸 | 直径：0.2 mm厚度：9 μm |
| 水听器外形尺寸 | 见图 1 |
| 水听器重量 | 1.26 g |
| 转换方式 | 压电转换 |
| 传感器材料 | 聚偏氟乙烯（PVDF） |
| 2MHz~12MHz 范围内平均灵敏度 | 55 mV/MPa（更多数据见下文） |
| 水听器工作频带 | 0.1 MHz ~ 40 MHz |
| 测量不确定度（国家计量机构校准典型值） | 0.1 MHz ~ 1 MHz：9%1 MHz ~ 8 MHz：8%9 MHz ~ 20 MHz：11%21 MHz ~ 30 MHz：12%31 MHz ~ 40 MHz：15% |
| 整套水听器系统输出阻抗 | 50 Ω |
| 使用时朝向 | 针尖端直接对准声源（见图 4） |
外形尺寸

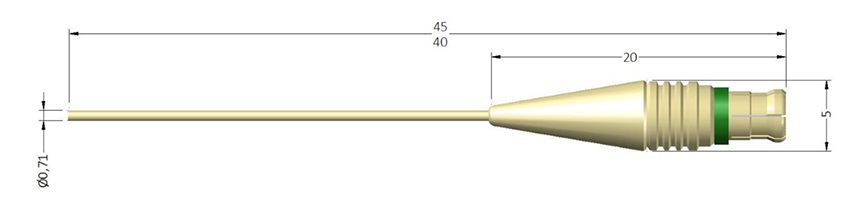

（图 1：0.2 毫米针式水听器（NH0200）尺寸工程图）
