压电陶瓷换能器

压电陶瓷材料在输出灵敏度与带宽之间实现良好平衡。采用压电陶瓷制作的换能器，所需驱动信号电压远低于聚偏氟乙烯（PVDF），但其带宽通常限制在中心频率的 65% 以内。 当需要更高发射灵敏度时，可采用低阻尼背衬层。阻尼降低时，输出灵敏度提升，但带宽会随之减小。

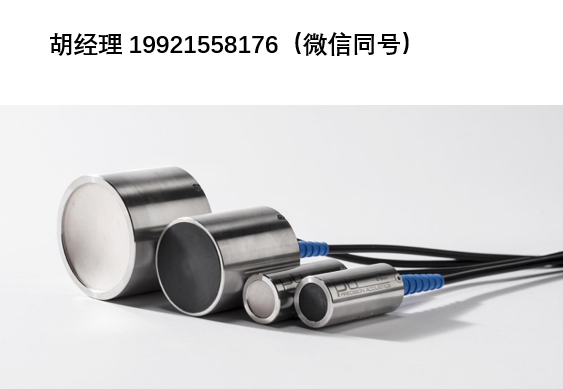

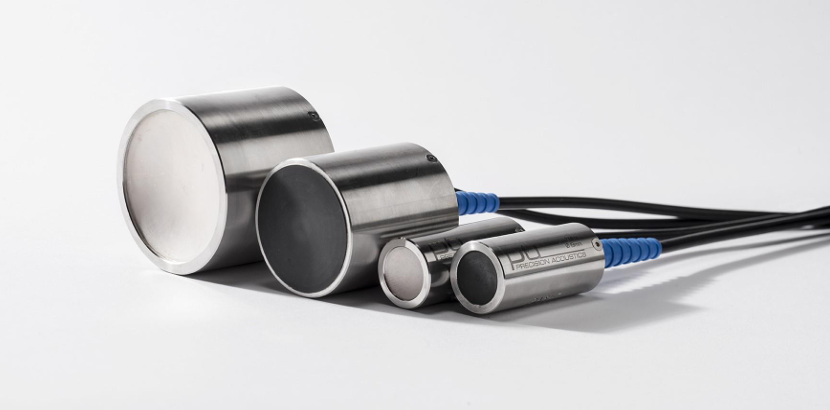

精密声学有限公司（Precision Acoustics Ltd）供应全系列压电陶瓷换能器，全部产品设计用于浸液工况。压电陶瓷换能器可制作为非聚焦型，或带球面（点聚焦）的聚焦型陶瓷换能器。如需确认现有库存，请联系我们。

压电陶瓷换能器应用广泛：成像（医学或无损检测 NDT）、治疗超声、材料特性表征、基础计量与校准。精密声学有限公司所有换能器均针对每位客户的具体应用场景专项设计。

精密声学压电陶瓷换能器产品特点

• 中心频率：0.5 MHz ~ 10 MHz
• -6dB 带宽：中心频率的 10%~65%（取决于设计方案）
• 有源阵元直径：5 mm ~ 60 mm
• 输出阻抗：50 Ω（±10%）
• 输出功率最高可达 120 W（视设计而定）
• 专为浸液环境使用设计
• 焦距（聚焦型）：15 mm ~ 100 mm
• 标配 1.5 米同轴电缆，BNC 接头；可按需提供 UHF、SMA、MCX、LEMO 等其他接头
• 每只换能器均附带原厂校准报告，包含频响、横向波束剖面（聚焦探头额外包含轴向波束剖面），符合 IEC（2013）标准

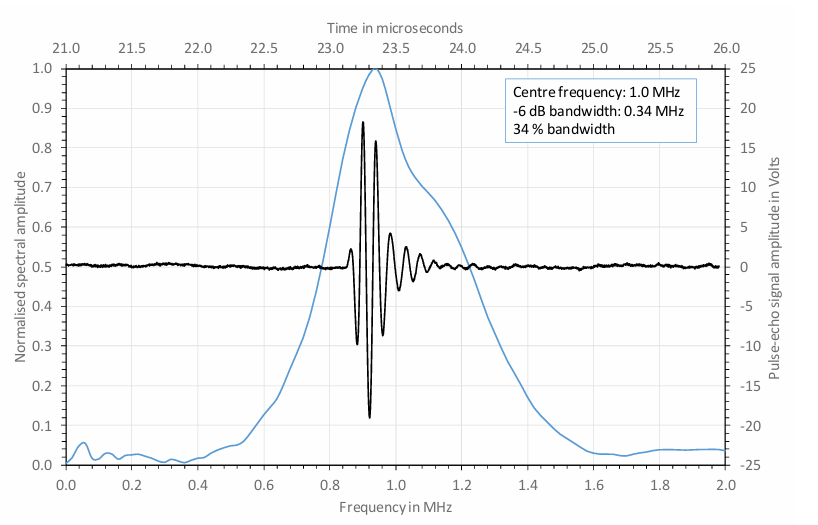

（附图：压电陶瓷换能器典型时域与频域响应曲线） 图 1：压电陶瓷换能器典型时域及频域响应 图例参数：中心频率 1.0 MHz；-6dB 带宽 0.34 MHz；带宽占比 34%

免责声明：所有信息均基于经验与测试结果，我们相信信息准确，但对于因依赖本资料而产生的损失或损坏，精密声学有限公司不承担任何责任；使用条件不在本公司可控范围内。
