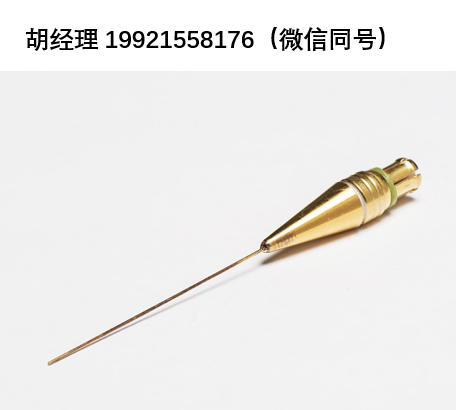

75 微米针式水听器（NH0075）
75 微米针式水听器是精密声学有限公司（Precision Acoustics Ltd.）针式水听器系列产品之一。该产品需搭配水下前置放大器、带电源的直流耦合器共同组成一套水听器测量系统。本数据表中所有性能参数，均指由 75 微米针式水听器、前置放大器与直流耦合器共同构成的整套系统的性能。
水听器敏感元件的尺寸会影响多项性能指标，包括灵敏度、频率响应、指向性、动态范围以及等效噪声压力。本技术数据表符合 IEC 61217 – 第 3 部分 [3] 标准，详细规定了 75 微米针式水听器系统的技术规格。
75 微米针式水听器具备很宽的指向性，但灵敏度偏低。专为高频应用设计；其敏感元件在 10MHz 下的横向尺寸为半个声波波长。
产品说明
75 微米针式水听器优化用于 5MHz~40MHz 频段的测量。极小的敏感区域保证了宽指向性响应，并最大程度降低空间平均效应；但更小的传感面积会导致水听器整体灵敏度偏低。
技术规格
| 项目 | 参数 |
|---|---|
| 型号 | NH0075 |
| 传感元件尺寸 | 直径：0.075 mm厚度：9 μm |
| 水听器外形尺寸 | 见图 1 |
| 水听器重量 | 1.22 g |
| 转换方式 | 压电转换 |
| 传感器材料 | 聚偏氟乙烯（PVDF） |
| 2MHz~12MHz 范围内平均灵敏度 | 10 mV/MPa（更多数据见下文） |
| 水听器工作频带 | 1 MHz ~ 60 MHz |
| 测量不确定度（国家计量机构校准典型值） | 1 MHz ~ 8 MHz：8%9 MHz ~ 20 MHz：11%21 MHz ~ 30 MHz：12%31 MHz ~ 40 MHz：15% |
| 整套水听器系统输出阻抗 | 50 Ω |
| 使用时朝向 | 针尖端直接对准声源（见图 3） |
外形尺寸

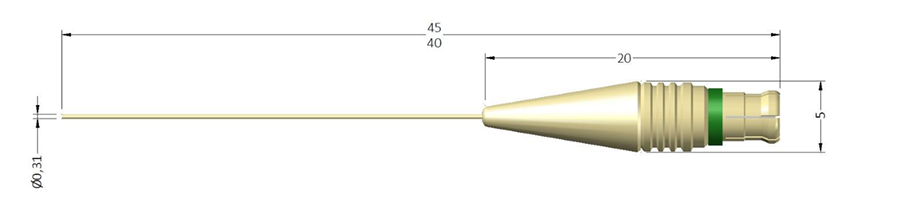

（图 1：75 微米针式水听器（NH0075）尺寸工程图）
