浸水式前置放大器与直流耦合器
精密声学有限公司（Precision Acoustics Ltd）生产多款超声频段水听器。浸水式前置放大器与直流耦合器可配套针式水听器以及共面膜水听器使用。浸水式前置放大器与直流耦合器可提供小幅增益，但其核心功能是将电阻抗缓冲至 50Ω。浸水式前置放大器与直流耦合器是所有针式、共面膜水听器系统的集成组成部件，水听器产品不可脱离该部件单独使用。
浸水式前置放大器
浸水式前置放大器为针式水听器与共面膜水听器系统提供阻抗缓冲以及小幅信号增益。前置放大器增益已包含在整套水听器系统的校准参数内，无需单独核算。
为浸水前置放大器供电的供电电压，以及前置放大器输出的水听器信号，在前置放大器与直流耦合器之间的同轴互联电缆中共用同一组芯线。
技术规格
| 项目 | 参数 |
|---|---|
| 带宽 | 10 kHz ~ 50 MHz（-3dB）5 kHz ~ 100 MHz（-6dB） |
| 最大输出电平 | 700 mV（峰峰值，50Ω 负载） |
| 输出噪声 | 60 μV 有效值（100MHz 带宽范围内） |
| 输出阻抗 | 50 Ω |
| 电压驻波比 VSWR | ≤1.2:1 |
| 工作温度范围 | 0 ℃ ~ 50 ℃ |
| 接头 | 输入：MCX输出：SMC |
| 线缆 | 2.0 m RG174 50Ω 同轴电缆 |

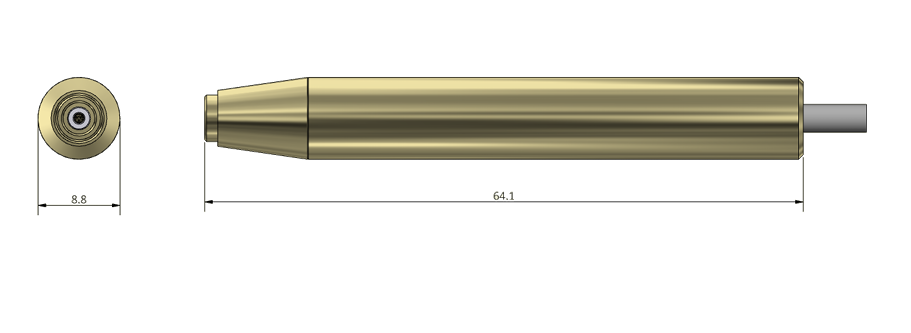

| 最大外形尺寸 | 长度 64.1 mm直径 8.8 mm |
| 重量 | 17.5 g（不含线缆） |
| 最大工作水深 | 5 m（可提供加长线缆版本） |
| 供电方式 | 由带电源的直流耦合器幻象供电 |

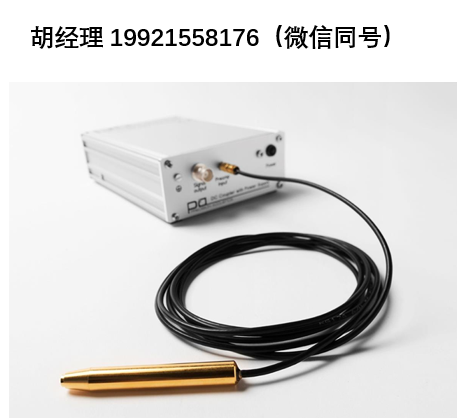

带电源直流耦合器（DCPS）
带电源的直流耦合器将市电（可切换输入 100/240V 交流）转换为稳定直流电源，通过中间同轴电缆施加偏置电压，为浸水前置放大器供电。耦合器会滤除前置放大器输出信号中的直流分量，仅从直流耦合器 BNC 接头输出射频水听器信号。
技术规格
| 项目 | 参数 |
|---|---|
| 交流输入电压 | 宽范围输入 100/120/230/240V 交流（可切换）50/60Hz |
| 输入阻抗 | 50 Ω |
| 输出阻抗 | 50 Ω |
| 电压驻波比 VSWR | ≤1.2:1 |
| 功耗 | 1.6 W |
| 工作温度范围 | 0 ℃ ~ 50 ℃ |
| 接头 | 输入：SMC输出：BNC |
| 最大外形尺寸 | 长 185 mm，宽 109 mm，高 45 mm |
| 重量 | 1020 g |
免责声明：所有信息基于试验与实测结果，公司认为内容准确。但对于因在本公司无法控制的使用工况下依赖本资料而造成的损失或损坏，不承担相关责任。
