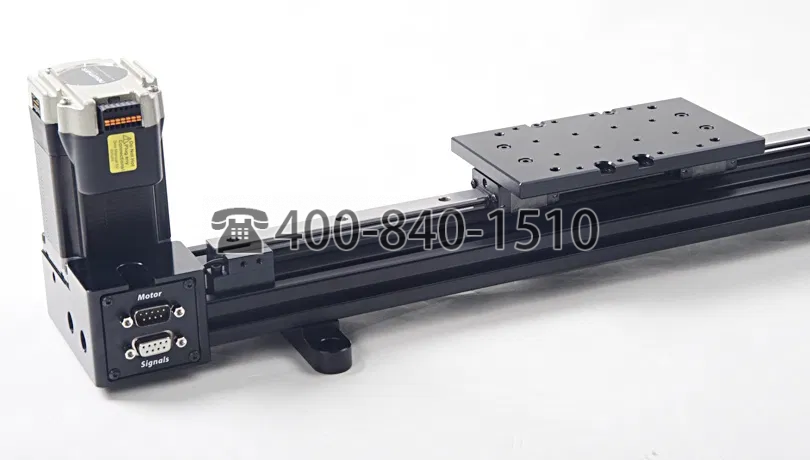

Newmarks DB系列长行程导轨，直线滑轨，行程滑动导轨，皮带驱动长行程直线滑轨，行程长度从400毫米到1500毫米不等, 皮带驱动-滑轨导向直线运动模组, 适用于高速度、高加速度、低维护以及平稳运转的动态应用单元

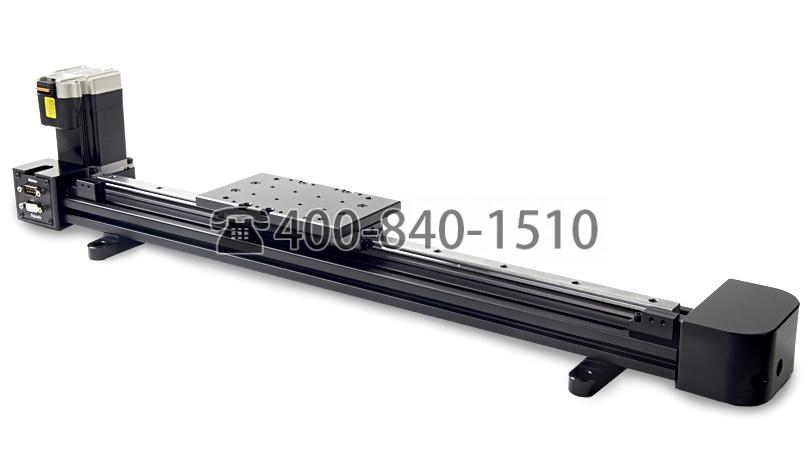

DB系列皮带驱动线性滑轨的行程长度从400毫米到1500毫米不等。DB系列标配高扭矩NEMA 23步进电机或可选的MDrive智能步进电机。两个电机也可选配旋转编码器。可选的5:1齿轮箱可用于需要更高轴向力和更低速度的应用。行程末端限位开关是DB系列线性级的标准配置。

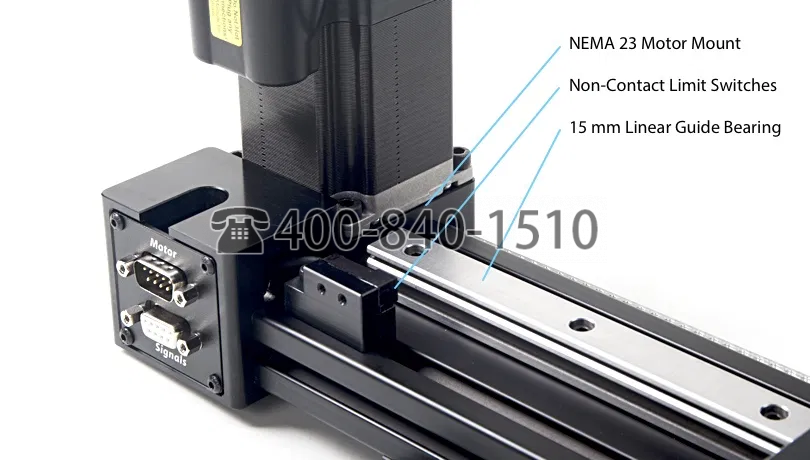

驱动系统采用16毫米宽的钢加固正时皮带来移动托架。车厢骑在15毫米直线导轨轴承螺栓固定到一个硬铝挤压底盘。
所有DB系列直线滑轨均由6061铝合金加工而成，黑色阳极氧化。
DB系列直线滑轨主要参数：
|
行程长度
|
400 mm, 600 mm, 800 mm, 1000 mm, 1500 mm
|
|
分辨率
|
4 µm @ 125 microsteps | 0.8 µm with 5:1 gearbox
|
|
编码器
|
安装光电旋转编码器，读取电机，4000 CPR，带索引
|
|
每转电机直线行程
|
100.53096 mm/rev
|
|
单向重复性
|
10 µm
|
|
双向重复性
|
75 µm
|
|
精度
|
±100 µm
|
|
最大速度
|
1000 mm/sec | 300 mm/sec with 5:1 gearbox
|
|
最大有效载荷
|
22.6 kg (50 lb.)
|
|
重量
|
DB-400: 5 kg (11 lb.) | DB-600: 5.9 kg (13 lb.) | DB-800: 6.8 kg (15 lb.) | DB-1000: 7.5 kg (16.5 lb.) | DB-1500: 9.5 kg (21 lb.)
|
|
限位开关
|
行程两端的感应开关
|
|
材料和表面效果
|
铝合金，黑色阳极氧化
|
|
操作温度
|
0°C to 50°C
|
DB系列直线滑轨带步进电机尺寸图：
Newmarks DB系列–长行程导轨介绍视频：
