NLS4设计用于需要精确定位的研究和其他工业领域的各种应用,如半导体加工、光纤制造和生物技术自动化。
NLS4系列工作台的设计通过FEA分析进行了优化,以获得最大的稳定性和性能,并采用了最佳材料和部件选择。

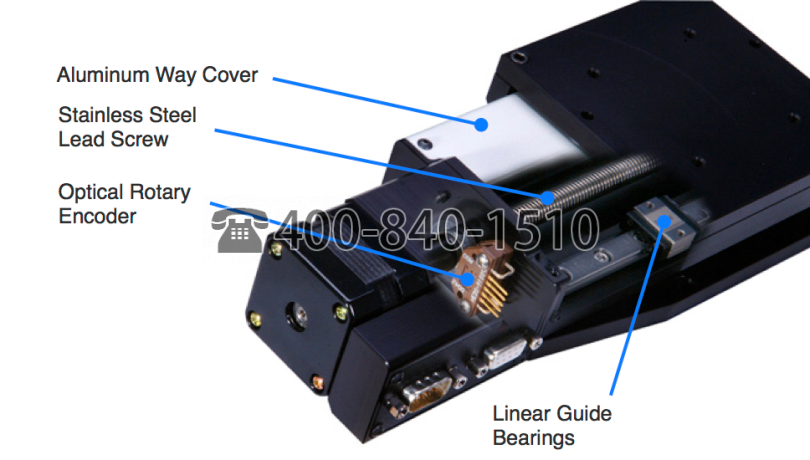

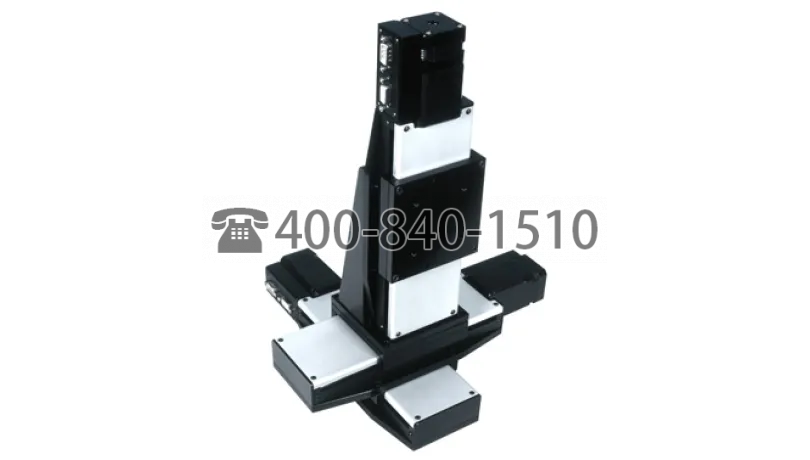

为了获得更高的可靠性和耐用性,导轨和丝杠由坚固的机加工盖保护,编码器直接安装在丝杠内部,而不是安装在电机后部时受到冲击和污染。

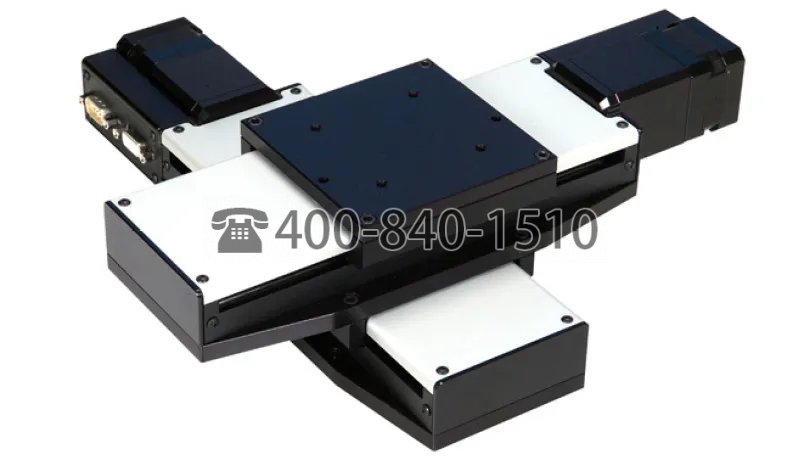

电动直线工作台NLS4系列工作台由6061铝合金加工而成,提供了一个轻而硬且稳定的直线工作台。
驱动系统采用带内部润滑塑料驱动螺母的不锈钢梯形丝杠。驱动螺母提供零齿隙操作,可自动调整磨损,以确保在工作台寿命期间零齿隙。
使用线性导向轴承提供平稳的运动,具有较高的承载能力和刚度。由于托架在舞台的整个行程上都受到支撑,因此可以实现良好的悬臂承载能力。
为便于操作,提供了电机电源和限位/编码器信号的单独连接器。集成限位开关和高扭矩尺寸17步进电机作为标准件提供。
技术规格
行程 | 50mm (2″), 100mm (4″), 150mm (6″), 200mm (8″), 250mm (10″), 300mm (12″), 350mm (14″), 400mm (16″), 500mm (20″), 600mm (24″) | |
分辨率 | 1.5875 mm/rev lead | 0.03 µm @ 50,000 steps/rev motor resolution |
6.35 mm/rev lead | 0.13 µm @ 50,000 steps/rev motor resolution | |
最大行程速度 | 1.5875 mm/rev lead | 12 mm/second |
6.35 mm/rev lead | Stepper Motor: 50 mm/second Servo Motor: 100 mm/sec (2″ to 16″ travel), 50 mm/sec (20″ & 24″ Travel) |
|
最大负载 | Horizontal | 50 lbs |
Lifting Capacity | 15 lbs | |
双向重复性 | 15 µm | |
精度
|
0.0006 mm/mm
|
|
平台重量 | NLS4-2 = 3 lbs | NLS4-4 = 4.7 lbs | NLS4-6 = 5.3 lbs | |
NLS4-8 = 5.7 lbs | NLS4-10 = 6.3 lbs | NLS4-12 = 6.9 lbs | ||
材质 | 铝 | |
效果 | 氧化黑色 |
步进电机可选:

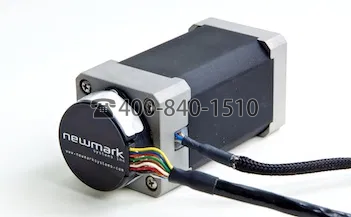

NEMA 17无刷直流伺服电机
带分度标记的4000计数/转光学旋转编码器
连续失速扭矩:0.25牛米(36盎司英寸)
峰值扭矩:0.70牛米(100磅英寸)
NSC-3311系列| NSC-G系列

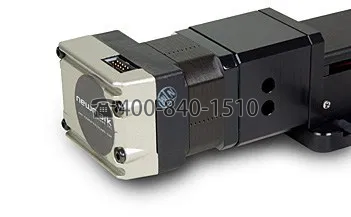

尺寸17 M驱动智能步进电机
MDrive电机是一款NEMA规格17的高扭矩1.8°步进电机,集成了先进的高分辨率微步进驱动器和全功能可编程运动控制器。对于MDrive电机,无需外部运动控制器。
集成微步驱动器、运动控制器和高扭矩电机
两条+5至+24 VDC输入/输出线
一个10位模拟输入可选:0至+10 VDC,0至+5 VDC
RS-422/485通信
输入电压:+24 VDC
