我们的大型三轴云台安装座配有高性能旋转平台，并具有出色的刚度和负载能力，使其适用于多种应用。
GM-12R使用高扭矩NEMA 23步进电机或伺服电机，并连接到精密的预加载蜗轮，可提供高分辨率定位。限位开关和家庭开关是标准装备。GM-12R的背面带有用于干净可靠连接的连接器。
在GM-12R是在可用的一个 低温（-40℃）的变化。
滑环版本可用于需要在方位角和仰角轴上旋转360°的应用中。
技术指标
|
解析度
|
0.36弧秒（步进电机），4.5弧秒（伺服电机）
|
|
准确性
|
72角秒
|
|
最高 速度
|
20°/秒（步进电机），100°/秒（伺服电机）
|
|
重复性（单向）
|
5弧秒（单向），40弧秒（双向）
|
|
最高 输出扭矩
|
10.2牛米（90磅英寸）
|
|
最大有效负载重量
|
23千克（50磅）：有效负载和滚动台的净重心必须小于10 Nm。
|
|
行程范围
|
方位角：±90°
仰角：±90°
横滚：±90°
最小行程：±45°，最大行程：±135°
请向工厂咨询其他行程范围
|
|
编码器
|
光学旋转编码器安装在电机后部，带索引的4000 CPR
（步进电机可选） |
|
限位开关
|
光学行程两端限位开关
|
|
起源
|
光学家用开关位于行驶中间。
|
|
齿轮比
|
72：1
|
|
舞台重量
|
21.7公斤（48磅）
|
|
材料
|
铝合金结构
|
|
完
|
黑色阳极氧化
|

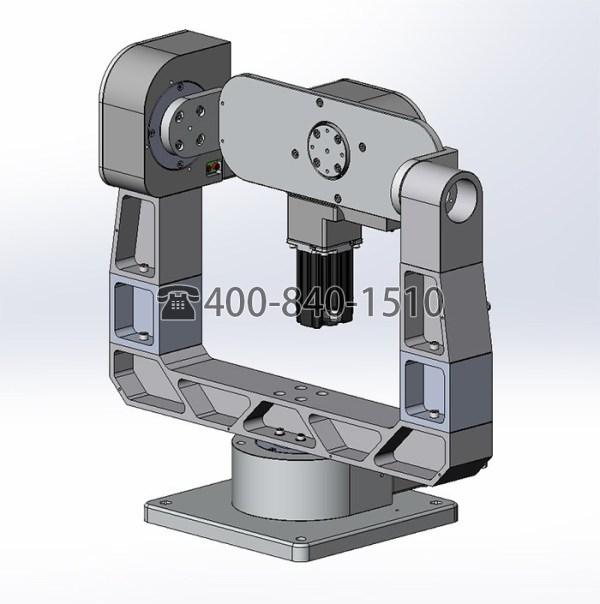

外型尺寸
GM-12R-1带步进电机
带有步进器+ 4000CPR编码器的GM-12R-2
GM-12R-3无刷伺服
