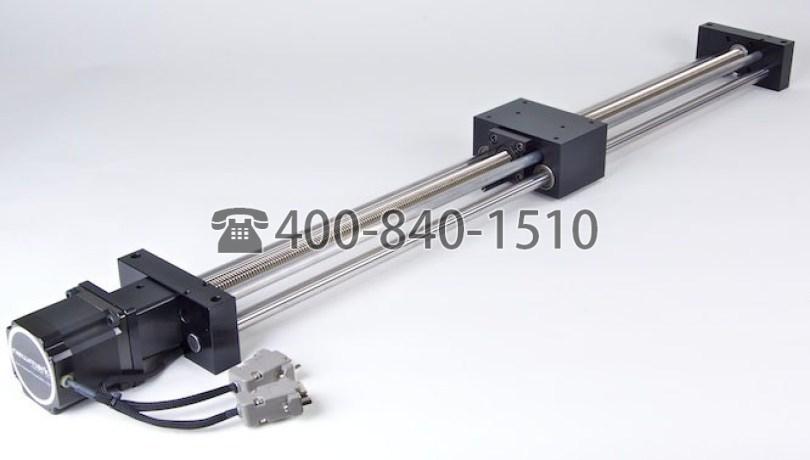

ETL Long Travel系列产品专为要求快速定位轻型负载的研发,自动化和其他工业领域中要求不高的应用而设计。
该线性舞台线的行程范围为400mm至600mm。ETL标配高扭矩规格23或可选的MDrive智能步进电机。旋转编码器也提供两种电机选件。行程限位开关是ETL级的标准配置。
驱动系统利用不锈钢滚动丝杠来移动托架。车架使用四个循环球衬套,它们骑在两个地面加固的轴上,轴支撑在平台的末端。
所有ETL产品均由6061铝合金加工而成,并进行了黑色阳极氧化处理。
ETL系列的IP65版本可用于潮湿环境。
- IP65尺寸23步进电机
- 密封轴承
- 内衬Frelon的直线导轨轴承
- 不锈钢导向轴
技术指标
行程范围 | 400毫米,500毫米,600毫米 |
解析度 | 0.4微米 |
丝杠螺距 | 10毫米 |
准确性 | 0.0006毫米/毫米 |
最高 速度 | 100毫米/秒 |
最大负荷 | 4.5公斤(10磅) |
舞台重量 | ETL-400:2.5千克(5.4磅)| ETL-500:3千克(6.7磅)| EB-600:4.5公斤(10磅) |
材料 | 铝合金结构 |
完 | 黑色阳极氧化 |
外型尺寸
ETL 400mm,500mm,600行程 ETL MDrive 400mm,500mm,600行程
