玻璃冷阱 KF29 / KFL29 技术数据表
KF29 短款、KFL29 长款玻璃冷阱，3.3 硼硅玻璃材质；自带支撑凸缘，直接架设在杜瓦瓶，无需支架；可选球磨口、GL 螺纹、KF 法兰多种接口；短款冷凝容积 150ml，长款 250ml；适配 12C、18C 杜瓦瓶，用于实验室真空管路，冷凝水汽、有机溶剂，保护真空泵。
应用
通过冷凝实现气体净化，例如用于真空设备
产品优势
- 材质：3.3 硼硅酸盐玻璃
- 优异耐化学腐蚀性
- 良好热稳定性
- 结构简单，性价比高
- 可快速完成更换
结构型式
- K‑ S29 球磨口
- OK‑带 O 型圈密封 S29 球磨口
- GL‑GL18 橄榄接头玻璃螺纹
- NW‑真空法兰
- 特殊尺寸定制
- 特殊接口定制
普通冷阱也叫冷却指，和真空泵配套做标准应用，冷凝水汽与溶剂蒸汽，用来保护真空泵。该结构无需支架，冷阱自带凸沿，直接架在杜瓦瓶上，拆装更换简单。冷却介质使用液氮或者干冰二氧化碳。冷却介质温度必须比物料冷凝温度至少低 50℃。
型号示例：KF 29‑GL

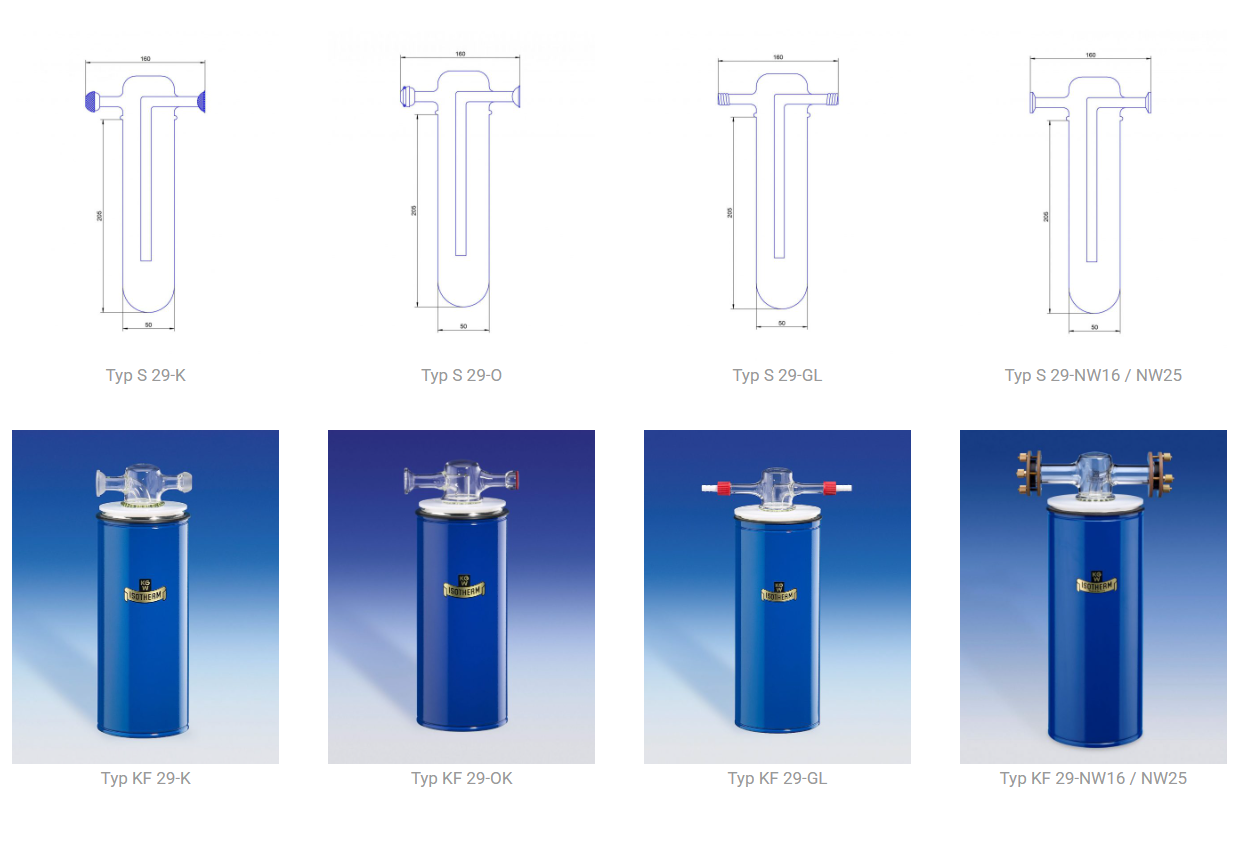

短款 KF29
型号：S29‑K、S29‑O、S29‑GL、S29‑NW16/NW25
短款核心参数：冷凝理论容积 150ml，冷却介质理论容积 1000ml，适配杜瓦瓶 12C，接口：KF‑NW25，货号：1731‑NW25
短款配套配件

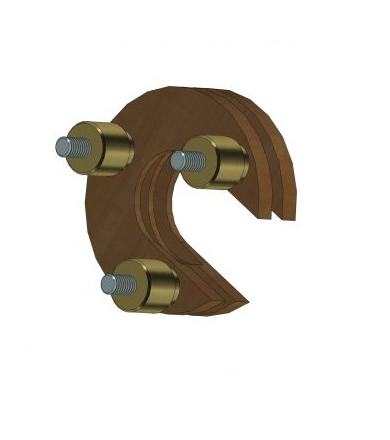

配图：CO₂格栅 / 塑料挡圈、胶木锁紧接头
| 配件名称 | 货号 |
|---|---|
| 冷却指 S29‑K | 1732 |
| 冷却指 S29‑O | 1736 |
| 冷却指 S29‑GL | 1741 |
| 冷却指 S29‑NW16 | 1732‑NW16 |
| 冷却指 S29‑NW25 | 1732‑NW25 |
| 杜瓦瓶 12C | 10214 |
| CO₂格栅 | 17570 |
| 塑料挡圈 | 1733 |
| GL18 橄榄接头 | 17331 |
| S29 线缆夹 | 17341 |
| 胶木锁紧接头 KF10/16 | 17315 |
| 胶木锁紧接头 KF20/25 | 17316 |
| KF10‑16 定心环 + O 型圈 | 17320 |
| KF20‑25 定心环 + O 型圈 | 17321 |

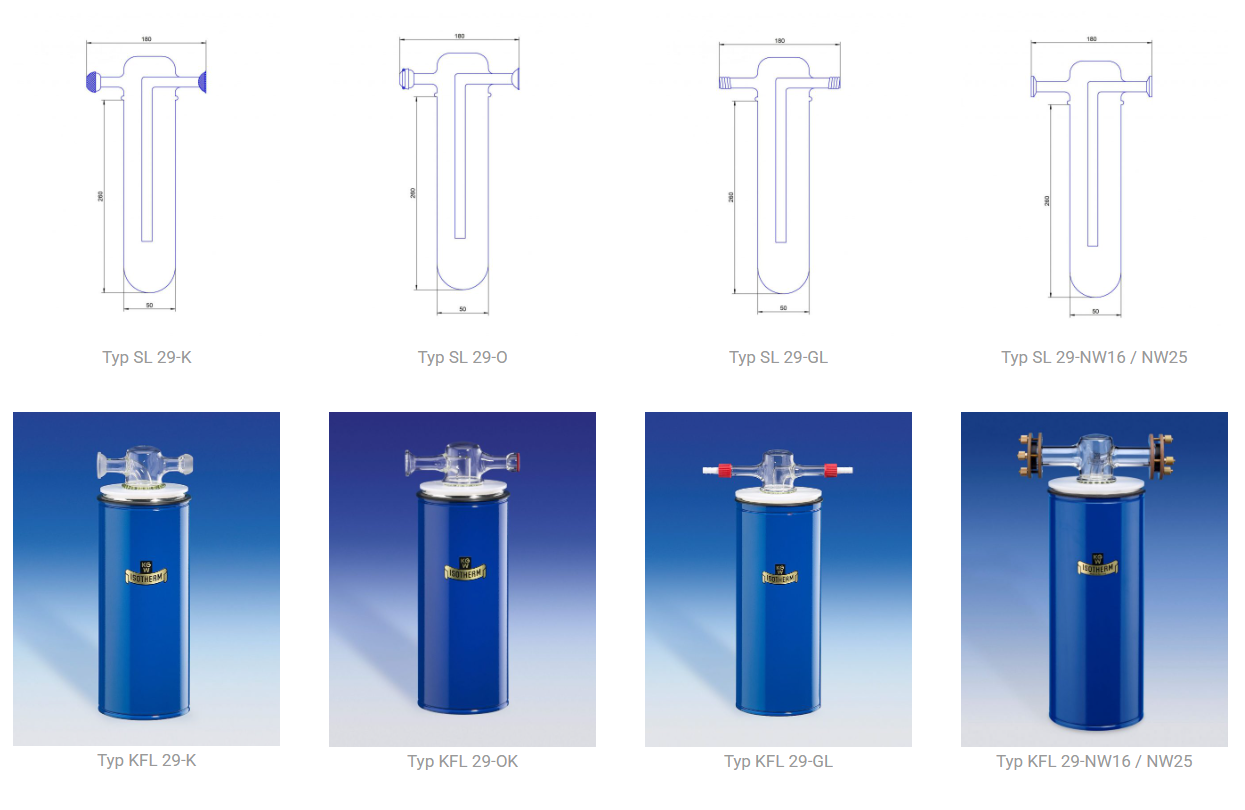

长款 KFL29
型号：SL29‑K、SL29‑O、SL29‑GL、SL29‑NW16/NW25
长款技术参数
| 型号 | 理论冷凝容积 (ml) | 理论冷却介质容积 (ml) | 适配杜瓦瓶型号 | 接口形式 | 货号 |
|---|---|---|---|---|---|
| KFL29‑K | 250 | 2000 | 18C | S29 球磨口 | 17360 |
| KFL29‑OK | 250 | 2000 | 18C | 带 O 圈密封 S29 球磨口 | 17361 |
| KFL29‑GL | 250 | 2000 | 18C | GL18 橄榄玻璃螺纹 | 17362 |
| KFL29‑NW16 | 250 | 2000 | 18C | KF‑NW16 真空法兰 | 17360‑NW16 |
| KFL29‑NW25 | 250 | 2000 | 18C | KF‑NW25 真空法兰 | 17360‑NW25 |
长款配套配件

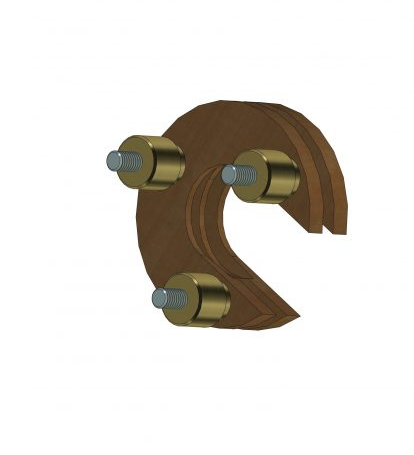

配图：CO₂格栅 / 塑料挡圈、胶木锁紧接头
| 配件名称 | 货号 |
|---|---|
| SL29‑K | 17365 |
| SL29‑O | 173367 |
| SL29‑GL | 17368 |
| SL29‑NW16 | 17365‑NW16 |
| SL29‑NW25 | 17365‑NW25 |
| 杜瓦瓶 18C | 10220 |
| CO₂格栅 | 17570 |
| 塑料挡圈 | 1733‑L |
| GL18 橄榄接头 | 17331‑L |
| S29 线缆夹 | 17341 |
| 胶木锁紧接头 KF10/16 | 17315 |
| 胶木锁紧接头 KF20/25 | 17316 |
| KF10‑16 定心环 + O 型圈 | 17320 |
| KF20‑25 定心环 + O 型圈 | 17321 |
