应用
通过冷凝实现气体净化，例如应用于真空设备。
产品优点
- 材质：不锈钢 1.4301（1.4404 可按需询价定制）
- 优异热稳定性
- 良好耐化学腐蚀性
- 结构简洁，性价比高
- 组件可快速更换
- 两段分体式结构
结构型式
- KF NW25：KF 小型真空法兰
- 特殊非标尺寸
- 特殊定制接头

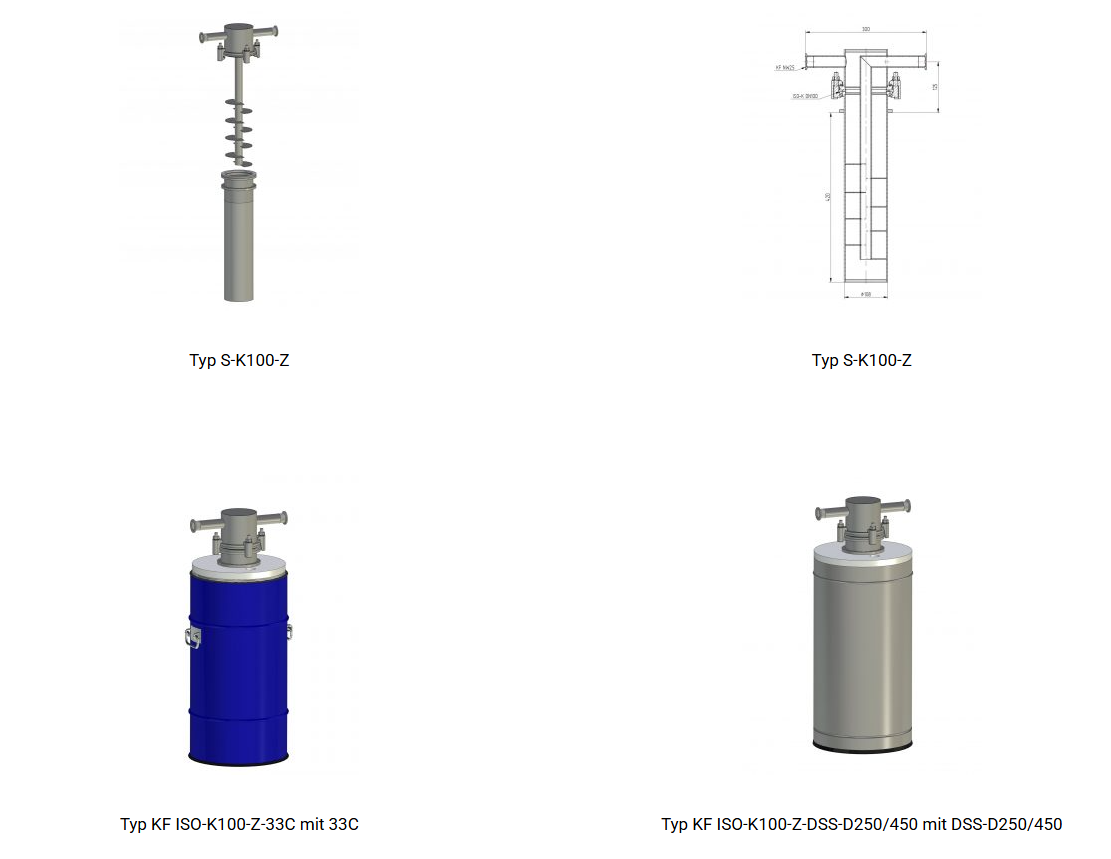

分体式冷阱说明
本款特殊分体式冷阱，标准版本采用 ISO‑K100 法兰作为连接部件。
该冷阱的冷凝腔可以与冷阱上部完全分离，因此冷凝物取出、冷阱内部清洗工作都非常简便。
也适合整机固定安装在设备上；需要排放冷凝物时，仅拆下冷阱下半段即可。
ISO‑K100 法兰连接组件由 4 个 ISO‑K 卡箍螺栓锁紧固定。
技术参数（冷阱整机，不含干冰格栅）
| 型号 | 冷凝容积 | 冷却介质容积 | 适配杜瓦型号 | 冷指接口 | 货号 |
|---|---|---|---|---|---|
| 冷阱 ISO‑K100‑Z‑33C | 约 1.5 L | 16 L | 33C | KF NW25 | 17150 |
| 冷阱 ISO‑K100‑Z‑DSS‑D250/450 | 约 1.5 L | 18 L | DSS‑D250/450 | KF NW25 | 17151 |
| 备件名称 | 货号 |
|---|---|
| 冷指 S‑K100‑Z | 17154 |
| 玻璃杜瓦瓶 33C | 1244 |
| 不锈钢杜瓦瓶 DSS‑D250/450 | 2407 |
| 33C 杜瓦瓶支撑座 | 17155 |
| DSS‑D250/45 杜瓦瓶支撑座 | 17156 |
| S‑K100‑Z 定位销 | 17159 |
| ISO‑K100 带定心 O 型圈 | 17160 |

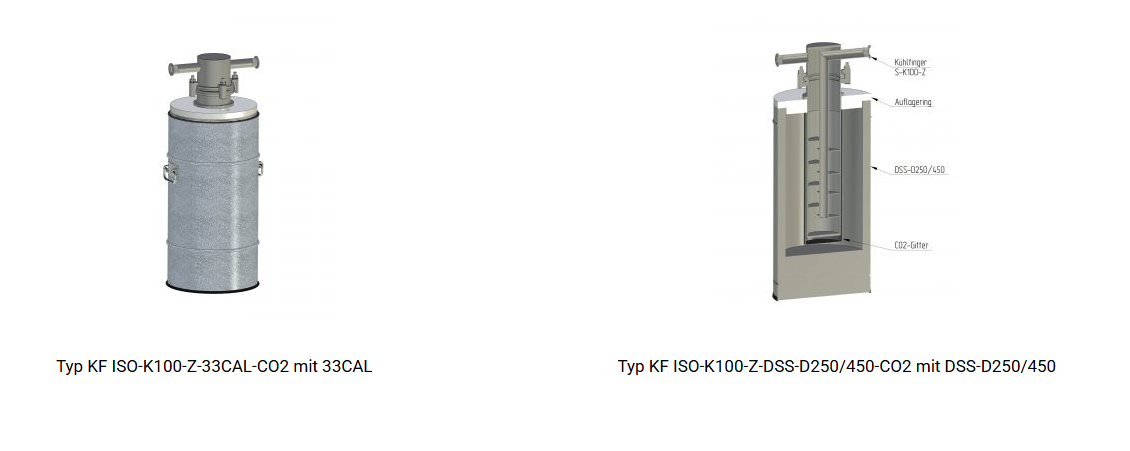

技术参数（冷阱整机，带干冰格栅 CO₂‑Gitter）
| 型号 | 冷凝容积 | 冷却介质容积 | 适配杜瓦型号 | 冷指接口 | 货号 |
|---|---|---|---|---|---|
| 冷阱 ISO‑K100‑Z‑33CAL‑CO2 | 约 1.5 L | 16 L | 33CAL | KF NW25 | 17152 |
| 冷阱 ISO‑K100‑Z‑DSS‑D250/450‑CO2 | 约 1.5 L | 18 L | DSS‑D250/450 | KF NW25 | 17153 |
备件清单（带干冰格栅版本）
| 备件名称 | 货号 |
|---|---|
| 冷指 S‑K100‑Z | 17154 |
| 玻璃杜瓦瓶 33CAL | 1254 |
| 不锈钢杜瓦瓶 DSS‑D250/450 | 2407 |
| 33 型杜瓦瓶支撑座 | 17155 |
| DSS‑D250/450 杜瓦瓶支撑座 | 17156 |
| 33 型杜瓦瓶干冰格栅 | 17157 |
| DSS‑D250/450 干冰格栅 | 17158 |
| S‑K100‑Z 定位销 | 17159 |
| ISO‑K100 带定心 O 型圈 | 17160 |

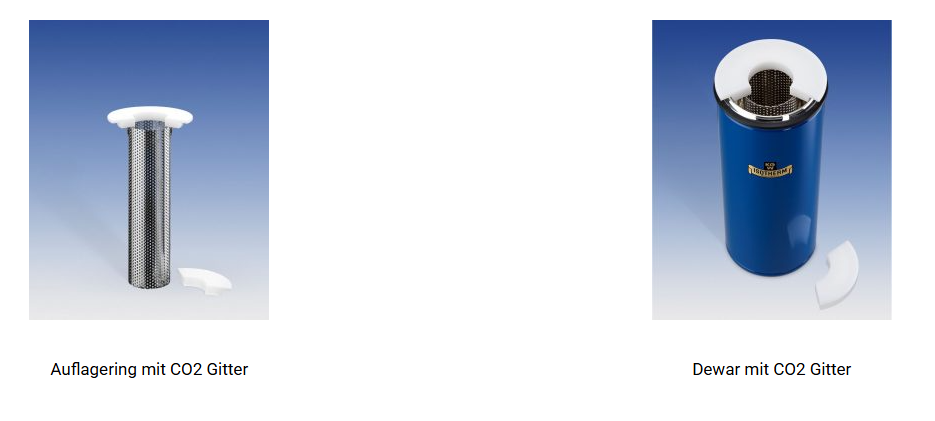

配图说明：
- 左：带干冰格栅的支撑座
- 右：装配干冰格栅的杜瓦瓶
