KF54V 分体式冷阱

应用

通过冷凝进行气体净化，例如用于真空设备系统。

分体式冷阱为特殊结构，标准版本采用 KF NW 50 法兰作为连接部件。

这款冷阱可以将冷凝积液从冷阱上部直接分离取出，因此冷凝物清理、冷阱内部清洗操作十分简便。

该结构也适合设备整机固定安装工况；做冷凝物排放时，仅需拆下冷阱下半部分。

KF NW 50 连接法兰搭配快速卡箍锁紧。

型号示例：KF54V‑K16‑Z‑18C

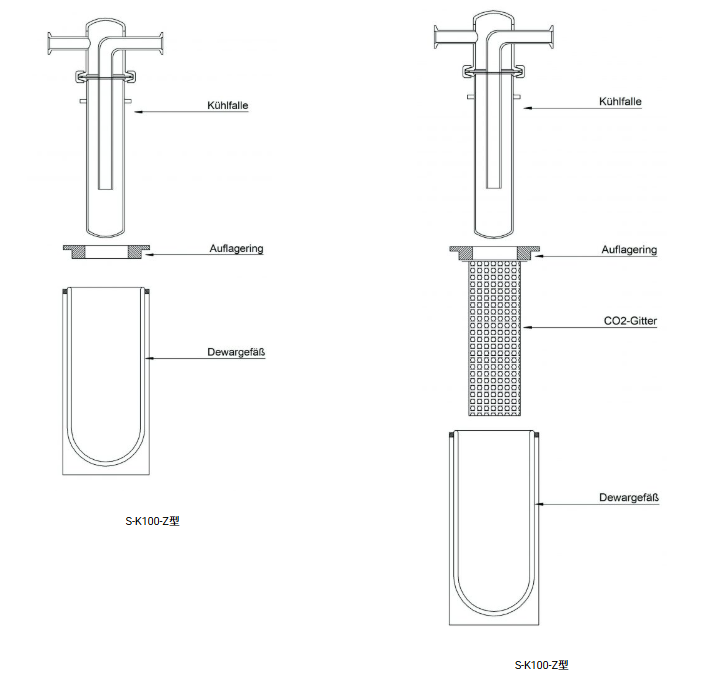

图示：S‑K100‑Z 冷阱；左图无干冰格栅，右图装配干冰格栅

型号	冷凝容积	冷却介质容积	适配杜瓦瓶型号	冷阱接口	货号
KF 54V‑K16‑Z‑18C	200 ml	1.6 L	18C	KF NW16	17110
KF 54V‑K16‑Z‑DSS2000	200 ml	1.2 L	DSS2000	KF NW16	17111
KF 54V‑K25‑Z‑18C	200 ml	1.6 L	18C	KF NW25	17112
KF 54V‑K25‑Z‑DSS2000	200 ml	1.2 L	DSS2000	KF NW25	17113
KF54V‑K16‑Z‑360	300 ml	5 L	S22CAL 短款	KF NW16	17108
KF54V‑K16‑Z‑560	450 ml	7.5 L	S22CAL	KF NW16	17109

备件清单

技术参数（冷阱整机，带干冰格栅 CO2‑Gitter）

型号	冷凝容积	冷却介质容积	适配杜瓦瓶型号	冷阱接口	货号
KF 54V‑K16‑Z‑18C‑CO2	200 ml	1.6 L	18C	KF NW16	17130
KF 54V‑K16‑Z‑DSS2000‑CO2	200 ml	1.2 L	DSS2000	KF NW16	17131
KF 54V‑K25‑Z‑18C‑CO2	200 ml	1.6 L	18C	KF NW25	17132
KF 54V‑K25‑Z‑DSS2000‑CO2	200 ml	1.2 L	DSS2000	KF NW25	17133

备件清单（带干冰格栅版本）
