KF29‑Z / KFL29‑Z 冷阱
应用
通过冷凝实现气体净化，例如应用在真空设备中。
产品优点
- 采用 3.3 硼硅玻璃材质
- 优异耐化学腐蚀性能
- 良好热稳定性
- 结构简单，性价比高
- 可快速完成更换
- 可做两级捕集结构
结构型式
- K：S29 球形磨口
- OK：S29 球形磨口，带 O 型圈密封
- GL：GL18 Olive 玻璃螺纹接头
- NW：真空法兰
- 特殊尺寸
- 特殊接头

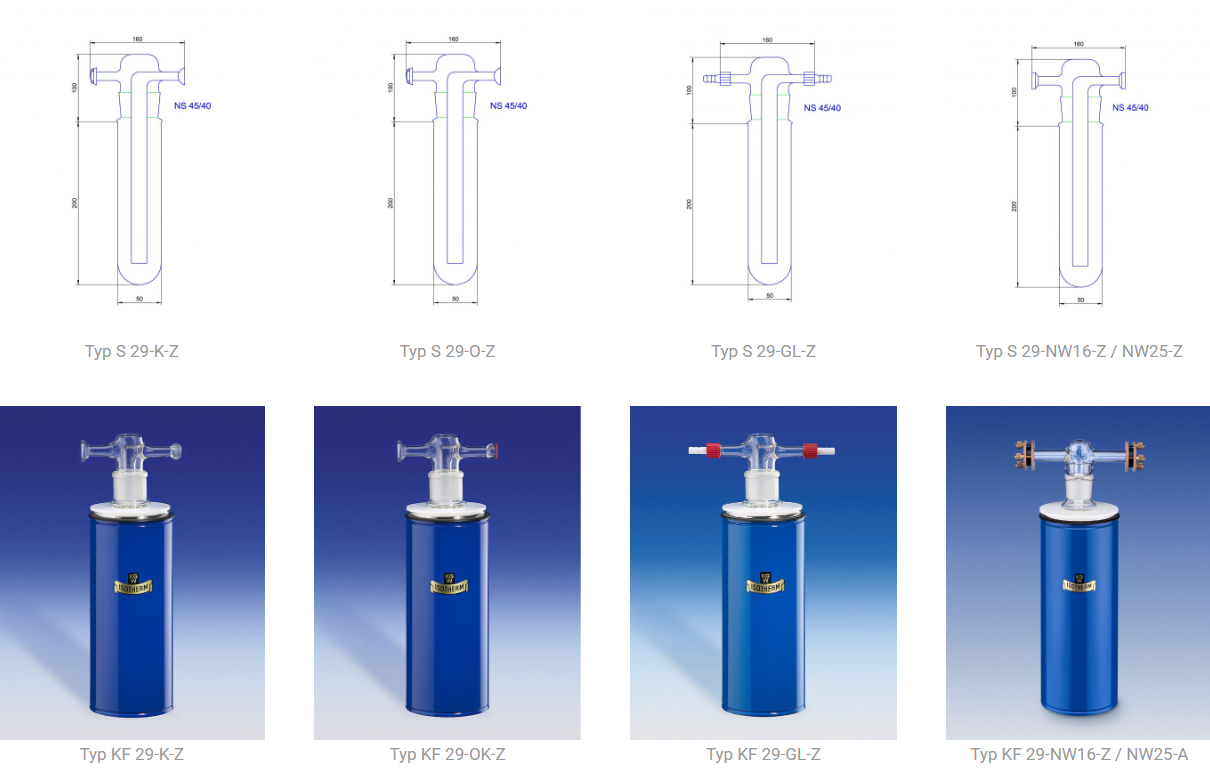

短款版本 S29‑Z
型号：KF 29‑K‑Z
短款技术参数
| 型号 | 理论冷凝容积 ml | 理论冷却介质容积 ml | 适配杜瓦型号 | 连接方式 | 货号 |
|---|---|---|---|---|---|
| KF 29‑K‑Z | 150 | 1000 | 12C | S29 球形磨口 | 17400 |
| KF 29‑OK‑Z | 150 | 1000 | 12C | S29 球形磨口带 O 型圈密封 | 17401 |
| KF 29‑GL‑Z | 150 | 1000 | 12C | GL18 Olive 玻璃螺纹 | 17402 |
| KF 29‑NW16‑Z | 150 | 1000 | 12C | KF‑NW16 真空法兰 | 17400‑NW16 |
| KF 29‑NW25‑Z | 150 | 1000 | 12C | KF‑NW25 真空法兰 | 17400‑NW25 |

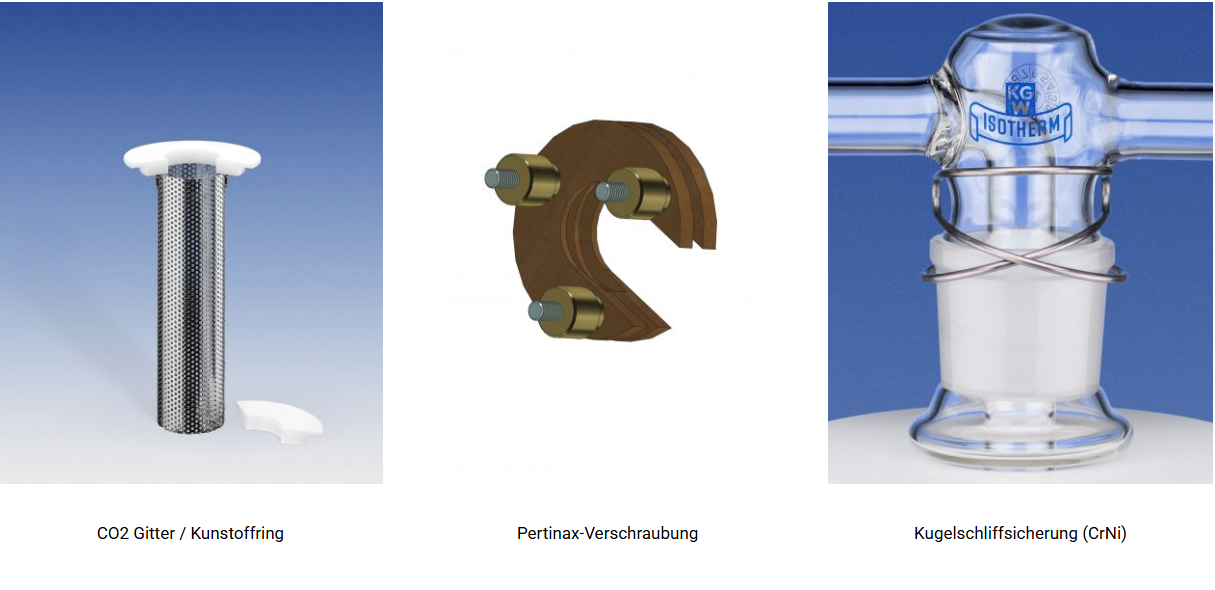

配件
- 干冰格栅 / 塑料卡环
- Pertinax 酚醛紧固接头
- 球形磨口锁紧件（铬镍不锈钢）
| 名称 | 货号 |
|---|---|
| 冷指 S29‑K‑Z | 17405 |
| 冷指 S29‑OK‑Z | 17406 |
| 冷指 S29‑GL‑Z | 17407 |
| 冷指 S29‑NW16‑A | 17405‑NW16 |
| 冷指 S29‑NW25‑A | 17405‑NW25 |
| 干冰格栅 | 17570 |
| 塑料卡环 | 17331 |
| 球形磨口锁紧件 NS45/40（铬镍不锈钢） | 17353 |
| GL18 Olive 接头 | 17331 |
| S29 线缆卡箍 | 17341 |
| Pertinax 紧固接头 KF10/16 | 17315 |
| Pertinax 紧固接头 KF20/25 | 17316 |
| 定心环及 O 型圈 KF10/16 | 17320 |
| 定心环及 O 型圈 KF20/25 | 17321 |

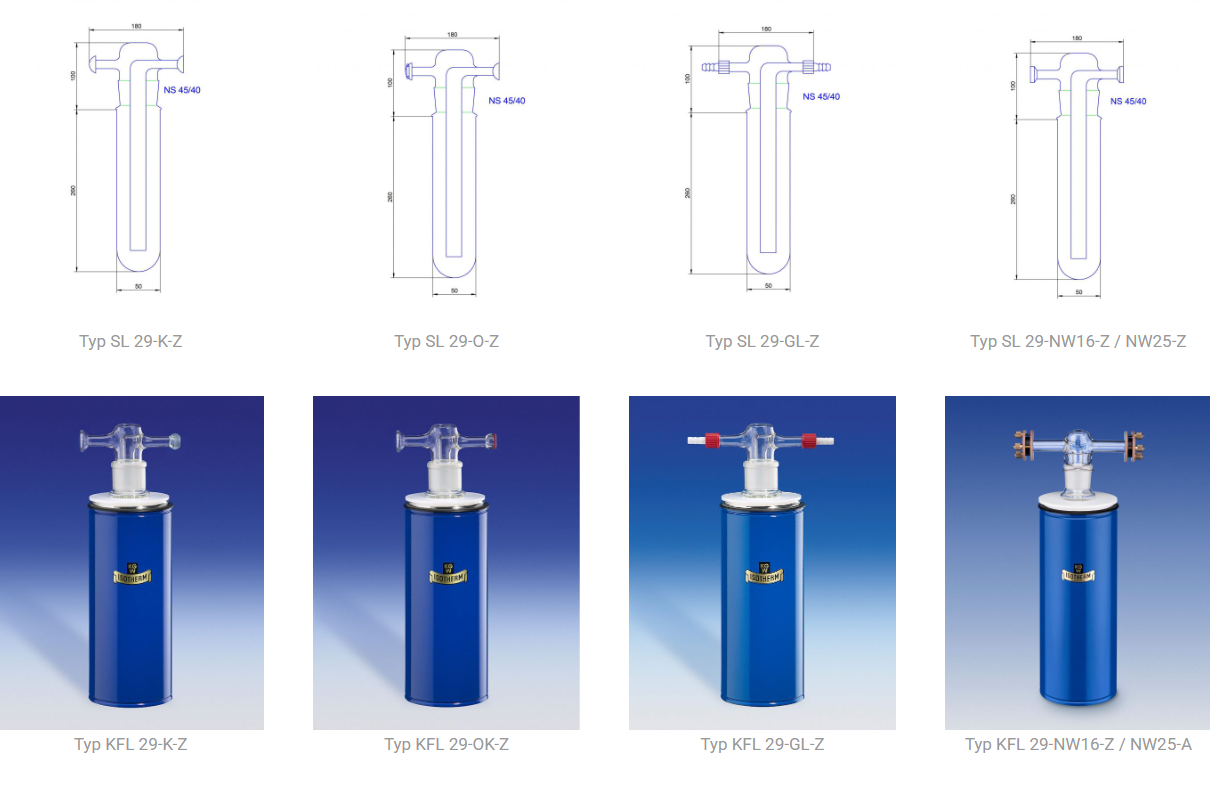

长款版本 KFL 29
长款技术参数
| 型号 | 理论冷凝容积 ml | 理论冷却介质容积 ml | 适配杜瓦型号 | 连接方式 | 货号 |
|---|---|---|---|---|---|
| KFL 29‑K‑Z | 250 | 2000 | 18C | S29 球形磨口 | 17410 |
| KFL 29‑OK‑Z | 250 | 2000 | 18C | S29 球形磨口带 O 型圈密封 | 17411 |
| KFL 29‑GL‑Z | 250 | 2000 | 18C | GL18 Olive 玻璃螺纹 | 17412 |
| KFL 29‑NW16‑Z | 250 | 2000 | 18C | KF‑NW16 真空法兰 | 17410‑NW16 |
| KFL 29‑NW25‑Z | 250 | 2000 | 18C | KF‑NW25 真空法兰 | 17410‑NW25 |
配件
配件种类与短款版本完全一致：干冰格栅、塑料卡环、Pertinax 酚醛紧固接头、球形磨口锁紧件（铬镍不锈钢）
长款配件清单
| 名称 | 货号 |
|---|---|
| 冷指 SL29‑K‑Z | 17415 |
| 冷指 SL29‑OK‑Z | 17416 |
| 冷指 SL29‑GL‑Z | 17417 |
| 冷指 SL29‑NW16‑Z | 17415‑NW16 |
| 冷指 SL29‑NW25‑Z | 17415‑NW25 |
| 干冰格栅 | 17571 |
| 塑料卡环 | 17353‑L |
| 球形磨口锁紧件 NS45/40（铬镍不锈钢） | 17353 |
| GL18 Olive 接头 | 17331 |
| S29 线缆卡箍 | 17341 |
| Pertinax 紧固接头 KF10/16 | 17315 |
| Pertinax 紧固接头 KF20/25 | 17316 |
| 定心环及 O 型圈 KF10/16 | 17320 |
| 定心环及 O 型圈 KF20/25 | 17321 |
