双层冷阱 S29‑Z / SL29‑Z
S29‑Z 短款、SL29‑Z 长款为双层玻璃冷阱，3.3 硼硅玻璃材质，双层结构冷凝效率更高，用于真空系统冷凝水汽、有机溶剂，保护真空泵；可选球磨口、GL 螺纹、KF 真空法兰多种接口，适配液氮、二氧化碳冷却介质，配套格栅、弹簧锁紧件、卡箍、密封环全套配件，适合实验室真空蒸馏、真空干燥等高要求工况。
应用
气体冷凝净化，例如用于真空设备
产品优势
- 材质：3.3 硼硅酸盐玻璃
- 优异耐化学腐蚀性能
- 良好热稳定性
- 结构简单，性价比高
- 可快速完成更换
- 双层结构
结构型式
- K = S29 球磨口
- OK = 配置 O 型圈密封的 S29 球磨口
- GL = GL18 橄榄接头玻璃螺纹
- NW = KF 真空法兰
- 特殊尺寸规格
- 特殊定制接口
产品型号示例：S29 GL‑Z
短款 S29‑Z

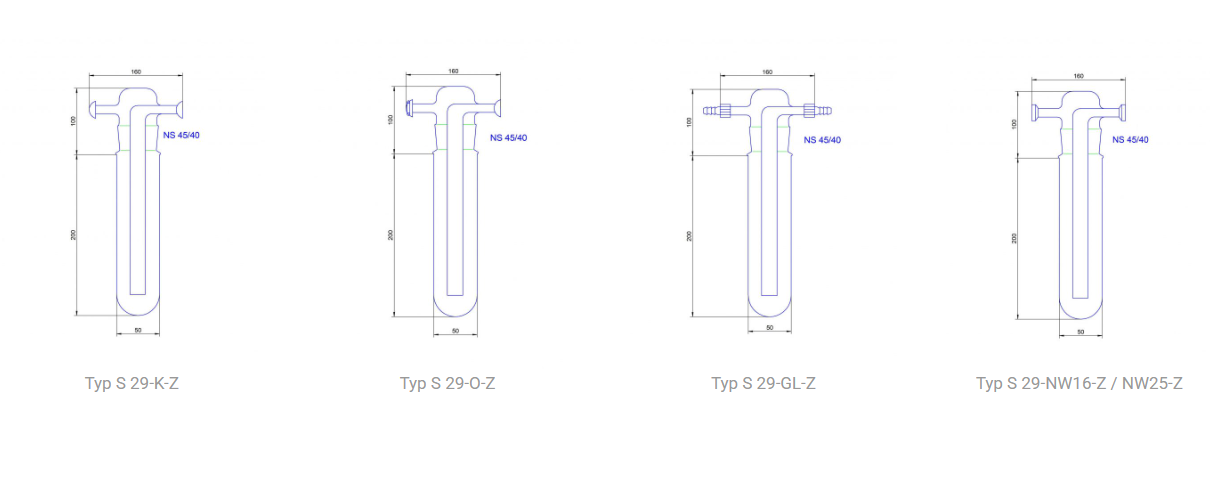

型号：S29‑K‑Z、S29‑OK‑Z、S29‑GL‑Z、S29‑NW16‑Z / NW25‑Z
短款技术参数
| 型号 | 冷却指理论容积 [ml] | 冷凝理论容积 [ml] | 适配杜瓦瓶冷却介质 | 接口形式 | 货号 |
|---|---|---|---|---|---|
| S29‑K‑Z | 150 | 1000 | 12C | S29 球磨口 | 17405 |
| S29‑OK‑Z | 150 | 1000 | 12C | 带 O 型圈密封 S29 球磨口 | 17406 |
| S29‑GL‑Z | 150 | 1000 | 12C | GL18 橄榄螺纹接头 | 17407 |
| S29‑NW16‑Z | 150 | 1000 | 12C | KF‑NW16 真空法兰 | 17405‑NW16 |
| S29‑NW25‑Z | 150 | 1000 | 12C | KF‑NW25 真空法兰 | 17405‑NW25 |
短款配套配件

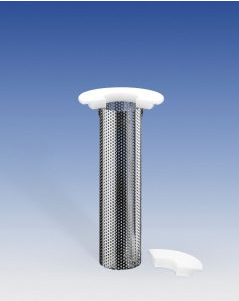

配图：CO₂格栅 / 塑料卡箍、球磨口锁紧弹簧（铬镍材质）、胶木锁紧卡箍
| 配件名称 | 货号 |
|---|---|
| CO₂格栅 | 17570 |
| 塑料卡箍 | 1733 |
| GL18 橄榄接头 | 17331 |
| S29 电缆夹 | 17341 |
| KF10/16 胶木锁紧卡箍 | 17315 |
| KF20/25 胶木锁紧卡箍 | 17316 |
| KF10/16 定心环 + O 型圈 | 17320 |
| KF20/25 定心环 + O 型圈 | 17321 |
长款 SL29‑Z
型号：SL29‑K‑Z、SL29‑OK‑Z、SL29‑GL‑Z、SL29‑NW16‑Z / NW25‑Z
长款技术参数
| 型号 | 冷却指理论容积 [ml] | 冷凝理论容积 [ml] | 适配杜瓦瓶冷却介质 | 接口形式 | 货号 |
|---|---|---|---|---|---|
| SL29‑K‑Z | 250 | 2000 | 18C | S29 球磨口 | 17415 |
| SL29‑OK‑Z | 250 | 2000 | 18C | 带 O 型圈密封 S29 球磨口 | 17416 |
| SL29‑GL‑Z | 250 | 2000 | 18C | GL18 橄榄螺纹接头 | 17417 |
| SL29‑NW16‑Z | 250 | 2000 | 18C | KF‑NW16 真空法兰 | 17415‑NW16 |
| SL29‑NW25‑Z | 250 | 2000 | 18C | KF‑NW25 真空法兰 | 17415‑NW25 |
长款配套配件
CO₂格栅 / 塑料卡箍、胶木锁紧卡箍、球磨口锁紧弹簧（铬镍材质）
| 配件名称 | 货号 |
|---|---|
| CO₂格栅 | 17570 |
| 塑料卡箍 | 1733 |
| GL18 橄榄接头 | 17331 |
| S29 电缆夹 | 17341 |
| KF10/16 胶木锁紧卡箍 | 17315 |
| KF20/25 胶木锁紧卡箍 | 17316 |
| KF10/16 定心环 + O 型圈 | 17320 |
| KF20/25 定心环 + O 型圈 | 17321 |
