ZYFB-3、ZYFB-6 与 FBD
高温氧化钇稳定氧化锆保温硬质制品
Zircar 氧化锆纤维陶瓷保温制品 ZYFB-3、ZYFB-6、FBD 为刚性耐火结构件，由自产 ZYBF 氧化锆散纤维制成，具备开孔结构。材料几乎为 100% 氧化锆晶相并经氧化钇稳定（YSZ），热导率极低；额定连续使用温度最高可达 2000℃，根据工况条件最高短时可用至 2200℃。
产品采用超高纯度原料，仅含微量氧化物杂质，不含有机物，高温下无放气现象。Zircar 氧化锆纤维经氧化钇稳定，不会发生纯氧化锆破坏性晶型转变。
Zircar 氧化锆制品独特之处在于氧化锆纤维同时具备开孔与闭孔结构；这种独有的孔隙特性为本品牌专有。该系列氧化锆纤维陶瓷是行业内高性能产品，在超高温与严苛环境下性能优于同类材料。
性能与特性（标称值）
| 参数 | ZYFB-3 | ZYFB-6 | FBD |
|---|---|---|---|
| 体积密度，磅 / 立方英尺 (g/cm³) | 30 (0.48) | 60 (0.96) | 90 (1.4) |
| 孔隙率，% | 92 | 84 | 76 |
| 额定连续使用温度，℃(℉) | 1800 (3272) | 1800 (3272) | 2000 (3632) |
| 最高使用温度，℃(℉)¹ | 2200 (3992) | 2200 (3992) | 2200 (3992) |
| 熔点，℃(℉) | 2590 (4694) | 2590 (4694) | 2590 (4694) |
| 比热容（BTU / 磅・℉） | 0.18 | 0.18 | 0.18 |
| 抗弯强度，MPa (psi) 垂直纤维面 | 0.60 (85) | 2.10 (300) | 8.27 (1200) |
| 抗压强度，MPa (psi)，10% 形变，垂直纤维面 | 0.29 (42) | 1.59 (230) | 5.52 (800) |
| 真空下放气 | 无 | 无 | 无 |
| 热膨胀系数，室温～1425℃（2600℉） | 10.7×10⁻⁶ /℃ (6×10⁻⁶ /℉) | 10.7×10⁻⁶ /℃ (6×10⁻⁶ /℉) | 10.7×10⁻⁶ /℃ (6×10⁻⁶ /℉) |
| 10psi 下热膨胀软化温度，℃(℉) | 1180 (2156) | 1240 (2264) | 1400 (2552) |
| 线收缩率（垂直厚度方向） | |||
| 1650℃(3002℉) 保温 1h，% | 1.2 | 1.0 | 0.0 |
| 1650℃(3002℉) 保温 24h，% | 2.8 | 1.7 | 0.9 |
化学成分（标称，质量分数）
| 氧化物 | Wt% |
|---|---|
| ZrO₂氧化锆 ² | 90 |
| Y₂O₃氧化钇 | 10 |
¹ 使用温度受热应力、机械应力、化学环境等变量影响 ² 氧化锆天然含有 1~2wt% 氧化铪 (HfO₂)，不影响产品性能
应用领域
- ZYFB-3：熔融石英加工热面保温；定向凝固炉的分区隔层，用于航空发动机叶片制造
- ZYFB-6：傅里叶红外光谱仪（FTIR）红外光源保温
- ZYFB-6 & FBD：堆芯熔融实验保温材料
- FBD：高温风洞密封垫片；激光加工保温；太阳能热化学反应反应器热面保温；晶体生长炉坩埚保温；工业传感器氧 / 碳保护套管
- ZYFB-3、ZYFB-6 & FBD：可机加工保温件，用于连续式、间歇式高温工艺的工装与夹具
- 凡是需要轻质、低热导率、高温氧化锆先进纤维陶瓷保温的场景，均可选用 ZYFB-3、ZYFB-6 & FBD
产品显微照片

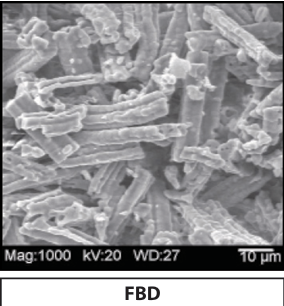

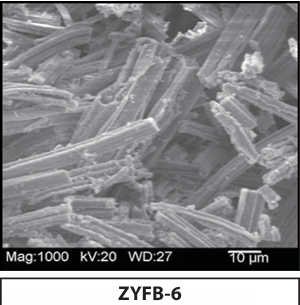

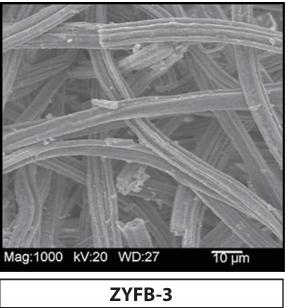

ZYFB-3、ZYFB-6、FBD，放大倍率 1000 倍，标尺 10μm

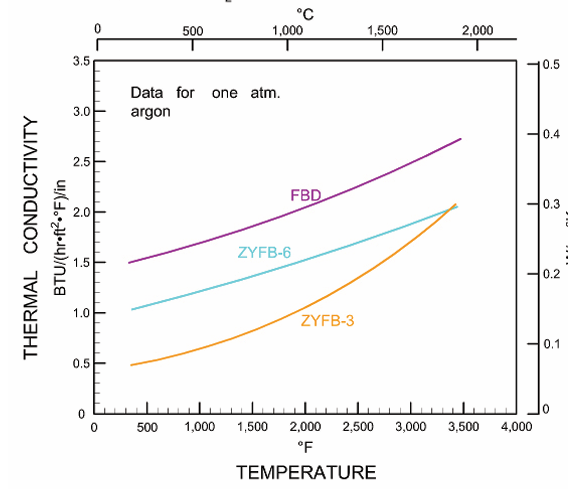

ZIRCAR 氧化锆纤维陶瓷保温材料热导率曲线图（1 标准大气压，氩气气氛） 氧化锆在所有商用耐火材料中热导率最低，是全球研究最广泛的陶瓷材料之一。
氧化锆板材 标准尺寸 & 物料编号
| 规格（宽 × 长 × 厚度） | ZYFB-3 | ZYFB-6 | FBD |
|---|---|---|---|
| 12.00 英寸 ×12.00 英寸 ×0.50 英寸 | AA009 | AB009 | AD035 |
| 12.00 英寸 ×12.00 英寸 ×1.00 英寸 | AA011 | AB011 | AD037 |
| 9.00 英寸 ×18.00 英寸 ×0.50 英寸 | AA041 | AB034 | AD071 |
| 9.00 英寸 ×18.00 英寸 ×1.00 英寸 | AA030 | AB032 | AD073 |
