ZYC
二氧化硅结合氧化钇稳定氧化锆纤维圆筒
Zircar 氧化锆圆筒 ZYC 为坚固、刚性、自立式耐火构件，由氧化钇稳定氧化锆（YSZ）纤维与无定形二氧化硅均匀结合制成，可精密机加工至严格公差。 ZYC 圆筒热导率低、抗热震性能良好；材料在 1650℃（3002℉）内尺寸稳定，更高温度下可作为备用保温层使用（允许轻微烧结）。ZYC 在 1370℃（2498℉）以内具备良好高温强度，该温度下可自支撑。材料耐大多数熔融金属侵蚀，抗与其他氧化物材料发生反应。高温工况下，辐射换热占主导，大于传导与对流换热。 Zircar 氧化锆纤维在反射与再辐射热量方面行业领先，几乎不储热；可形成陡峭温度梯度，在超高温与严苛环境下性能优于同类产品。
应用领域
电阻炉与感应炉
ZYC 用于电阻加热炉、感应炉，尤其适用于热压、晶体生长与退火炉保温。
辐射屏蔽
ZYC 用作真空炉辐射屏蔽件，可替代五层或六层金属屏蔽，保温性能不衰减。对碳污染敏感的工艺场景，可替代石墨毡、炭黑保温材料。
高温保温
ZYC 是管道、熔融金属输送管与进料管的优质保温材料。
提示：若工况不允许二氧化硅，建议选用 ZYFB 和 / 或 FBD 氧化锆纤维制品。
ZYC 圆筒经氧化钇稳定，不会发生氧化锆常见的晶型转变。低温氧化锆纤维制品电导率低；致密氧化锆在高温下为良导体。ZYC 不耦合感应加热使用的射频辐射，但会耦合微波能量。ZYC 不含有机粘结剂，加热时无烟无味。
性能参数（标称值）
| 参数 | ZYC |
|---|---|
| 体积密度，磅 / 立方英尺 (g/cm³) | 30 (0.48) |
| 孔隙率，% | 91 |
| 熔点，℃(℉) | 2200 (3992) |
| 连续最高使用温度，℃(℉)¹ | 1650 (3002) |
| 间歇最高使用温度，℃(℉)¹ | 1700 (3092) |
| 抗弯强度，MPa (psi)，垂直纤维面 | 0.55 (81) |
| 抗压强度，MPa (psi)，10% 压缩量，垂直纤维面 | 0.21 (31) |
| 10psi 下热膨胀软化温度，℃(℉) | 950 (1740) |
| 热膨胀系数，室温～1425℃（2600℉） | 9×10⁻⁶/℃ (5×10⁻⁶/℉) |
| 线收缩率（垂直厚度方向） | |
| 1650℃(3002℉) 保温 1h，% | 2.5 |
| 1650℃(3002℉) 保温 24h，% | 4 |
化学成分（标称，质量分数）
| 氧化物 | 质量百分比 Wt% |
|---|---|
| ZrO₂氧化锆 ² | 85 |
| Y₂O₃氧化钇 | 10 |
| SiO₂二氧化硅 | 5 |
¹ 最高使用温度受热应力、机械应力与化学环境等变量影响 ² 氧化锆天然含有 1~2wt% 氧化铪 (HfO₂)，不影响材料性能

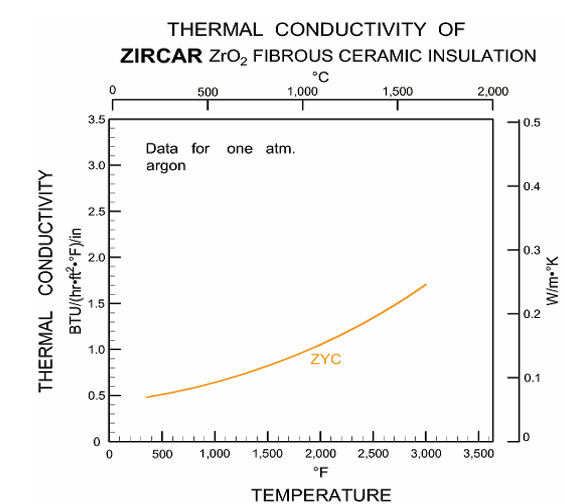

附图：ZIRCAR 氧化锆纤维陶瓷保温材料热导率曲线（1 标准大气压，氩气） 氧化锆在所有商用耐火材料中热导率最低，是全球研究最广泛的陶瓷材料之一。 Zircar 氧化锆产品独有的开孔 + 闭孔结构为本公司专有，氧化锆纤维制品在极端高温与严苛环境下性能行业领先。
标准产品规格 & 订购信息
ZYC 采用专利真空成型工艺制造：ZYBF 纤维预处理后成型为结合态成品。真空成型陶瓷纤维圆筒时纤维垂直于圆筒半径排布，随后在芯模上干燥；内径一般在干燥阶段定型。外径可在精密刀具磨床上加工，标准公差 ±0.060 英寸，可提供更高精度加工，支持各类机加工需求。
ZYC 圆筒尺寸 & 物料号（内径 ID × 外径 OD × 长度 L）
| 规格 | 物料编号 |
|---|---|
| 1 英寸内径 × 2 英寸外径 × 12 英寸长 | AG502 |
| 2 英寸内径 × 3 英寸外径 × 12 英寸长 | AG504 |
| 3 英寸内径 × 4 英寸外径 × 12 英寸长 | AG506 |
| 4 英寸内径 × 5 英寸外径 × 12 英寸长 | AG508 |
| 5 英寸内径 × 6 英寸外径 × 12 英寸长 | AG510 |
| 6 英寸内径 × 7 英寸外径 × 12 英寸长 | AG512 |
| 7 英寸内径 × 8 英寸外径 × 12 英寸长 | AG514 |
| 8 英寸内径 × 9 英寸外径 × 12 英寸长 | AG515 |
| 9 英寸内径 × 10 英寸外径 × 12 英寸长 | AG516 |
| 10 英寸内径 × 11 英寸外径 × 12 英寸长 | AG517 |
| 11 英寸内径 × 12 英寸外径 × 12 英寸长 | AG518 |
如需标准件、定制件的价格与库存，请联系销售部门。
