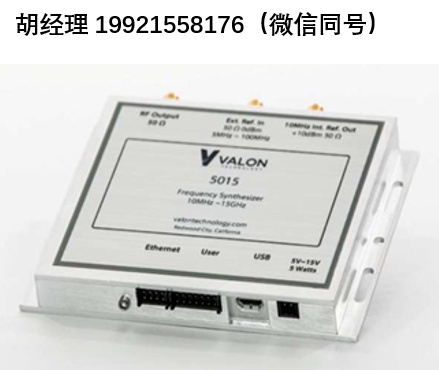

产品特点
- 频率范围：10MHz ~ 15GHz（5015）；10MHz ~ 20GHz（5019）
- 低相位噪声：10GHz，10kHz 频偏下可达 -104dBc/Hz
- 输出功率经过校准，最高可达 + 17dBm
- 宽输入电压范围：直流 5V~15V，功耗 6W
- 接口：USB、以太网、TTL 串行接口
- 12V 以太网供电（需选配以太网适配器）
- 外部参考输入：5MHz 至大于 100MHz
- 紧凑尺寸：3.2 英寸 × 4.3 英寸 × 0.485 英寸
注：Valon 5015/5019不可通过 USB 供电，可选购 Valon PS6V-1 电源套件。
电气参数
直流输入
| 项目 | 参数 |
|---|
| 输入电压范围 | 工作最大值：+15V（模块电源连接器处最低电压）工作最小值：+5.0V（综合器保持锁定，串口正常工作）硬件复位阈值：电压＞16V 持续 10 秒，综合器恢复出厂默认设置无损坏极限：+16V ~ -16V（带反接保护） |
| 输入功率 | 正常工作：5 瓦待机（掉电模式）：500 毫瓦 |
| 直流输入接头 | 广濑 DF3A-2P-2DS适配广濑 DF3-2S-2C 插头，预压接线 H2BXT-10112-R4（红）、H2BXT-10112-B4（黑）。综合器附带 20 英寸直流电缆，可额外采购其他线缆。 |
射频综合器参数
| 项目 | 参数 |
|---|
| 频率范围 | 5015：10MHz ~ 15GHz5019：10MHz ~ 20GHz |
| 频率步进 | 低于 4294.967MHz：1Hz＞4294.967MHz：10Hz5019＞15GHz：20Hz |
| 频率锁定时间 | ＜400 微秒锁定时间定义：发出频率指令 / 扫频模式频率步进 / 列表模式用户端口输入，至稳定锁定检测输出的时间 |
相位噪声（典型值，单位 dBc/Hz，最大 + 6dB；注：搭配高稳定外部参考源，100Hz 频偏处相位噪声通常可改善 15dB）
| 频点 | 100Hz | 1kHz | 10kHz | 100kHz | 1MHz | 10MHz | |
|---|
| 0.1GHz | -90 | -100 | -127 | -135 | -145 | -155 | |
| 0.5GHz | -80 | -87 | -118 | -130 | -132 | -143 | -155 |
| 1GHz | -74 | -84 | -114 | -125 | -127 | -138 | -150 |
| 2GHz | -70 | -77 | -108 | -118 | -122 | -132 | -150 |
| 3GHz | -64 | -73 | -105 | -116 | -120 | -127 | -148 |
| 4GHz | -62 | -70 | -102 | -114 | -117 | -126 | -144 |
| 6GHz | -60 | -65 | -95 | -109 | -112 | -121 | -142 |
| 8GHz | -55 | -65 | -95 | -105 | -110 | -120 | -140 |
| 10GHz | -55 | -65 | -94 | -104 | -107 | -120 | -140 |
| 13GHz | -50 | -65 | -91 | -102 | -106 | -112 | -134 |
| 15GHz | -45 | -62 | -90 | -101 | -104 | -112 | -133 |
| 17GHz | -30 | -64 | -88 | -99 | -102 | -110 | -130 |
| 20GHz | -30 | -64 | -88 | -99 | -101 | -110 | -130 |
| 项目 | 参数 |
|---|
| 谐波 | 5015/5019 输出波形为限幅正弦波；奇次谐波典型＜-12dBc，偶次谐波典型＜-20dBc |
| 次谐波 | 5015（≤15GHz）：次谐波 (f/2,f/4) 典型＜-50dBc5019（15~20GHz）：次谐波 (f/2) 典型＜-15dBc |
| 杂散 | 非谐波杂散典型＜-60dBc，包含分数 N 杂散、边界杂散。5015/5019 提供 4 种用户可选杂散抑制模式，详见手册 6.10.4 节 |
| 输出回波损耗 | 10~100MHz：最小＞6dB，典型 10dB100MHz~10GHz：最小＞10dB，典型 12dB10GHz~15GHz：最小＞6dB，典型 8dB15GHz~19GHz：最小＞8dB，典型 12dB |
| 射频接头 | SMA 母头 |
射频输出功率范围
| 频段 | 最大值 (dBm) | 典型最大 (dBm) | 最小值 (dBm) |
|---|
| 10MHz ~ 100MHz | >+12 | +17 | ＜-30 |
| 100MHz ~ 5GHz | >+16 | +18 | ＜-30 |
| 5GHz ~ 10GHz | >+15 | +16 | ＜-30 |
| 10GHz ~ 15GHz | >+14 | +15 | ＜-30 |
| 项目 | 参数 |
|---|
| 射频输出功率精度 | 1GHz~15GHz：±0.7dBm（+10~-20dBm）；＞+10dBm 或＜-20dBm 时 ±0.9dBm15GHz~20GHz：±1.0dBm（+10~-20dBm）；＞+10dBm 或＜-20dBm 时 ±1.5dBm* 版本 4 及之后 |
| 射频输出功率分辨率 | ＜0.1dB |
调幅 AM 参数
| 项目 | 参数 |
|---|
| 调幅深度 | 调制深度可调范围 0.0dB (连续波)~20dB |
| 调幅频率 | 1Hz~2kHz，1Hz 步进 |
| 调幅波形 | 50% 占空比方波 |
参考频率
| 项目 | 参数 |
|---|
| 内置参考频率初始精度温度稳定度参考调整范围参考调整分辨率 | 10.000MHz±2ppm（23℃，可通过参考调零指令归零）±0.5ppm（-20℃ ~ +70℃，外壳温度）≥±10ppm0.02ppm |
| 外部参考输入频率范围输入功率范围接头 | 5MHz ~ 100MHz，典型最高 120MHz（必须为 0.5MHz 整数倍）-10dBm 最小值～+13dBm 最大值SMA 母头，50Ω 标称阻抗备注：外部输入交流耦合至综合器，但对内部 VCTCXO 控制电路为直流耦合，详见操作手册 |
| 参考输出 | 10MHz 缓冲内置参考，+9dBm ±1dB；SMA 母头，50Ω 标称阻抗，交流耦合选中外部参考时，输出 5MHz~120MHz、+9dBm 缓冲后的外部参考信号 |
| EFC 外部参考电子频率控制牵引范围电压输入电阻频率响应 | 牵引范围≥±10ppm电压 ±3V输入电阻 20kΩ频率响应 0Hz~＞5kHz |
接口
| 接口 | 参数 |
|---|
| USB | Micro-B 插座FTDI 虚拟串口默认：9600 波特、8 位数据、无校验、1 停止位，波特率可选见下表电脑需安装 FTDI 驱动备注：配置管理 GUI 软件可自动配置 USB 端口，切换至 115200 波特率 |
| 以太网 | 10BASE-T/100BASE-TX，符合 IEEE 802.3 标准。8 针广濑 2mm 接头；或选配外置 ETH-1 RJ-45 模块与电缆适配器 |
| 用户端口 | 3.3V TTL 发送 / 接收串行；5 位列表模式并行；扫频触发输入、扫频步进输出、扫频使能输出全部 3.3V TTL 高阻输入，200Ω 输出。锁定检测输出接头：广濑 DF11-8DP-2DS适配广濑 DF11-8DS-2C 插头与预压接线 H3BXT-10112-**（Digi-Key）另有 LMS-2 列表模式开关与线缆配件可选 |
| 可选波特率（USB、串行 TTL） | 9600，19200，38400，57600，115200，230400，460800，921600 |
环境参数
| 项目 | 参数 |
|---|
| 完整规格工作温度 | -0℃ ~ +60℃（外壳温度，需加装散热片） |
| 无损坏极限温度 | -20℃ ~ +70℃（外壳温度） |
| 湿度 | 5%~95%，允许轻微凝露 |
| 防护等级 | IP50，无防水保护 |
机械尺寸
尺寸：3.2 英寸 × 4.3 英寸 × 0.485 英寸 重量：0.37 磅（165g） 材料：6061-T6 铝合金 表面处理：透明阿洛丁钝化处理
