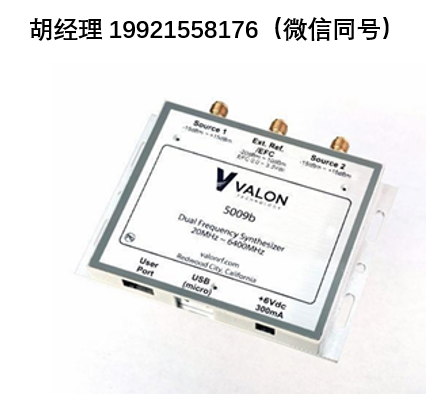

Valon 5009b 双频频率综合器 规格书
Valon 5009b 双频频率综合器模块集成两路独立射频频率综合通道，频率覆盖 20MHz~6.4GHz。两路综合器共用内部温补晶振参考源，也可锁定至高稳定外部参考源。可使用 5009 配置管理软件或终端仿真程序（含 Valon 5000term.exe）通过 Micro-USB 接口，完成非易失性参数配置。模块支持列表模式、扫频步进模式，也可通过用户端口实现串行 TTL 控制。
电气参数
直流输入
| 项目 | 参数 |
|---|---|
| 输入电压范围 | 绝对最大值：+16V ~ -16V（带反接保护）工作最大值：+8V推荐工作电压：+6V降性能工作：+4.8V~5.8V（输出功率下降）最低非工作电压：+3.5V（综合器保持锁定、串口正常工作）硬件复位阈值：电压＞10V 且持续超过 10 秒，综合器恢复出厂默认设置 |
| 输入电流 | 通道 1 + 通道 2 同时开启：400mA，输出启用仅通道 1 或通道 2 开启：250mA，输出启用仅通道 1 或通道 2 开启：150mA，输出关闭通道 1 + 通道 2 全部关闭：70mA（待机模式） |
| 直流输入接头 | 广濑 DF3A-2P-2DS适配广濑 DF3-2S-2C 插头，配套预压接线 H2BXT-10112-R4（红）、H2BXT-10112-B4（黑）。综合器标配 20 英寸直流电缆，可额外采购其他线缆。 |
说明：直流电压处于工作区间时，模块发挥全部性能；电压超过工作上限，输出将关闭，模块进入待机模式。电压处于降性能区间，可继续工作，但射频输出功率降低。电压在最低非工作区间，输出关闭，但所有用户配置保留。电压低于最低非工作区间，模块触发复位。
注：5009b不可通过 USB 供电，可选购 Valon PS6V-1 电源套件。
射频综合器参数
除非另行注明，两路综合器规格参数完全一致。
| 项目 | 参数 |
|---|---|
| 频率范围 | 20MHz ~ 6.4GHz |
| 频率步进 | 频率＜4294MHz：1Hz；频率＞4294MHz：10Hz |
| 频率锁定时间 | ＜200μs |
| 扫频速率 | 0.1ms~1 秒，0.1ms 步进 |
典型相位噪声（单位：dBc/Hz）
| 频率 (GHz) | 10Hz | 100Hz | 1kHz | 10kHz | 100kHz | 1MHz | 10MHz |
|---|---|---|---|---|---|---|---|
| 6.0 | -58 | -67 | -88 | -93 | -93 | -124 | -146 |
| 5.0 | -62 | -67 | -88 | -95 | -94 | -124 | -142 |
| 4.5 | -62 | -68 | -88 | -95 | -96 | -126 | -144 |
| 3.3 | -63 | -72 | -92 | -98 | -98 | -127 | -143 |
| 3.0 | -66 | -72 | -93 | -99 | -99 | -131 | -148 |
| 2.4 | -69 | -74 | -93 | -99 | -100 | -130 | -143 |
| 1.2 | -72 | -80 | -99 | -106 | -106 | -136 | -149 |
| 0.6 | -79 | -86 | -105 | -111 | -112 | -142 | -158 |
| 0.3 | -82 | -90 | -112 | -118 | -118 | -148 | -155 |
| 0.15 | -90 | -98 | -118 | -124 | -124 | -152 | -155 |
| 0.075 | -92 | -104 | -124 | -130 | -130 | -154 | -155 |
| 0.032 | -94 | -113 | -130 | -136 | -136 | -154 | |
| 0.020 | -99 | -117 | -136 | -142 | -142 | -155 |
| 项目 | 参数 | |||
|---|---|---|---|---|
| 谐波 | 5009b 输出为限幅正弦波；谐波典型值 12dBc，奇次谐波最显著 | |||
| 杂散 | 非谐波杂散＜-60dBc（边界杂散除外） | |||
| 输出回波损耗 (dB) | ATT=0dB | ATT=3dB | ATT=15dB | |
| 100MHz~2GHz | ＞6 | ＞12 | ＞20 | |
| 2GHz~4GHz | ＞12 | ＞15 | ＞10 | |
| 4GHz~6GHz | ＞6 | ＞10 | ＞10 | |
| 通道间隔离度 | ＞75dB | |||
| 射频接头 | SMA 母头 | |||
| 调幅 AM（深度） | 0.00dB ~ 31.75dB | |||
| 调幅频率 | 0.5Hz~10kHz ±0.5Hz | |||
| 调幅波形 | 50% 占空比方波 |
最大输出功率（PLEV=40, ATT=0）
| 频段 | 最小 dBm | 典型 dBm | 最大 dBm |
|---|---|---|---|
| 0~3000MHz | ＞17 | 18 | ＜20 |
| 3~4GHz | ＞15 | 16 | ＜17 |
| 4~6GHz | ＞13 | 15 | ＜16 |
| 项目 | 参数 |
|---|---|
| 最小输出功率 | ＜-30dBm（PLEV=0, ATT=0）；＜-60dBm（PLEV=0, ATT=31.5） |
| 衰减器相对衰减范围 | 0.00dB ~ 31.75dB |
| 衰减步进 | 0.25dB |
| 射频输出开关 | 关闭时功率降低约 30dB |

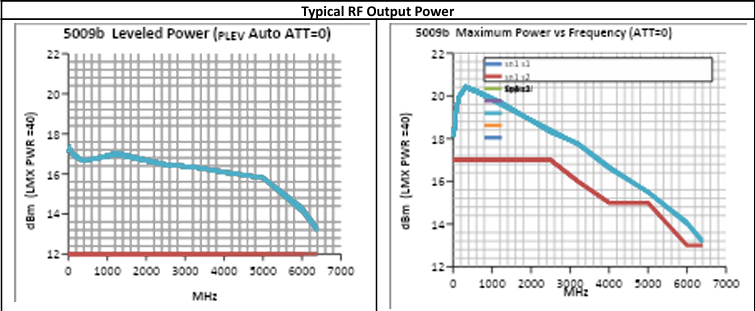

附带 2 张曲线图：5009b 功率平坦曲线（PLEV 自动，ATT=0）、5009b 最大输出功率随频率变化曲线（ATT=0）
参考频率
| 项目 | 参数 |
|---|---|
| 内置参考频率初始精度温度稳定度参考调整范围参考调整分辨率 | 10.000MHz±0.5ppm（23℃，可通过参考调零指令归零）±0.3ppm（-20℃ ~ +70℃，外壳温度）±10ppm0.02ppm |
| 外部参考输入频率范围输入功率范围外部参考接头 | 10MHz ~ 100MHz（区间内任意频率均可）0dBm 最小值～+13dBm 最大值SMA 母头备注：外部输入为交流耦合接入综合器，但对内部 VCTCXO 控制电路直流耦合。使用内置参考源时，外部参考端口应当断开。 |
| EFC 外部参考输入电子频率控制牵引范围电压输入电阻频率响应 | 牵引范围≥±10ppm±3V输入电阻 20kΩ频率响应 0Hz~＞5kHz |
接口
| 接口 | 参数 |
|---|---|
| USB | Micro-B 插座FTDI 虚拟串口默认参数：9600 波特、8 位数据、N,1,N，波特率见下表电脑需安装 FTDI 驱动备注：配置管理 GUI 软件自动配置 USB 端口，切换至 115200 波特率 |
| 用户端口 | 3.3V TTL 发送 / 接收串行，5 位列表模式并行；外部触发输入：3.3V TTL 高阻输入接头：广濑 DF11-8DP-2DS适配广濑 DF11-8DS-2C 插头，配套预压接线 H3BXT-10112-**(Digi-Key)可选配件：LMS-1 列表模式开关与线缆组件 |
| 可选波特率（USB，TTL 串口） | 9600,19200,38400,57600,115200,230400,460800,921600 |
环境参数
| 项目 | 参数 |
|---|---|
| 完整规格工作温度 | -20℃ ~ +70℃（外壳温度） |
| 无损坏极限温度 | -40℃ ~ +85℃（外壳温度） |
| 湿度 | 5%~95%，允许轻微凝露 |
| 防护等级 | IP50，无防水保护 |
机械尺寸
尺寸：宽 3.625 英寸 × 长 2.685 英寸 × 高 0.50 英寸 重量：0.21 磅（91g） 材料：6061-T6 铝合金 表面处理：透明阿洛丁导电钝化
