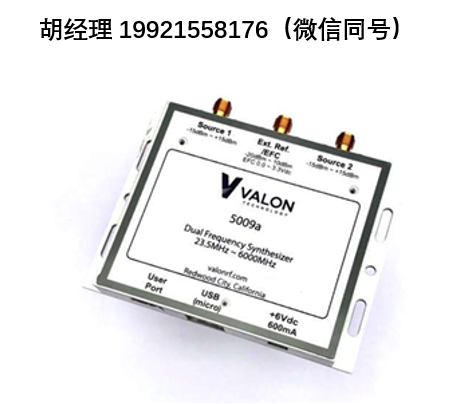

Valon 5009a 双频频率综合器
Valon 5009a 双频频率综合器模块集成两路独立射频频率综合通道，频率覆盖23.5MHz～6GHz。两路综合器可锁相至同一个内部温补晶振参考源，也可锁定至高稳定外部参考源。可使用 5009 配置管理软件或终端仿真程序（含 Valon 5000term.exe）通过 Micro-USB 接口，完成非易失性参数配置。模块支持列表模式、扫频步进模式，也可通过用户端口实现串行 TTL 控制。
注意：5009a不可通过 USB 供电，可选购 Valon PS6V-1 电源套件。
电气参数
直流输入
| 项目 | 参数 |
|---|---|
| 输入电压范围 | 绝对最大值：+16V ~ -16V（带反接保护）工作最大电压：+8V推荐工作电压：+6V降性能区间：+4.8V~5.8V（输出功率下降）最低非工作电压：+3.5V（综合器保持锁定、串口正常工作）复位条件：电压＞10V 并持续超过 10 秒，综合器恢复出厂默认设置 |
| 输入电流 | 通道 1 + 通道 2 同时开启：560mA，输出启用仅通道 1 或通道 2 开启：330mA，输出启用；190mA，输出关闭通道 1 + 通道 2 全部关闭：30mA（待机） |
| 直流输入接头 | 广濑 DF3A-2P-2DS适配广濑 DF3-2S-2C 插头，配套预压接线 H2BXT-10112-R4（红）、H2BXT-10112-B4（黑）。综合器标配 20 英寸直流电缆，可额外采购其他线缆。 |
说明：直流电压处于工作区间时，模块发挥全部性能；电压超过工作上限，输出将关闭，模块进入待机模式。电压处于降性能区间，可继续工作，但射频输出功率降低。电压在最低非工作区间，输出关闭，但所有用户配置保留。电压低于最低非工作区间，模块触发复位。
射频综合器参数
除非另行注明，两路综合器规格参数完全一致。
| 项目 | 参数 |
|---|---|
| 频率范围 | 最小值 23.5MHz，最大值 6000MHz |
| 频率锁定时间 | ＜100μs锁定时间定义：发送频率指令 / 扫频 / 列表模式步进，到检波器输出稳定的时间 |
| 扫频速率 | 0.1ms~1 秒，0.1ms 步进 |
分数 N 模式 频率步进（20MHz 参考源）
| 频率范围 (MHz) | 参考倍频开启 | 参考倍频关闭 |
|---|---|---|
| 3000~6000 | 10 kHz | 5 kHz |
| 1500~3000 | 5 kHz | 2.5 kHz |
| 750~1500 | 2.5 kHz | 1.25 kHz |
| 375~750 | 1 kHz | 500 Hz |
| 187.5~375 | 500 Hz | 250 Hz |
| 93.75~187.5 | 250 Hz | 100 Hz |
| 46.875~93.75 | 100 Hz | 50 Hz |
| 23.4375~46.875 | 100 Hz（最小步进） | 50 Hz（最小步进） |
整数 N 模式 频率步进（20MHz 参考源）
| 频率范围 (MHz) | 参考倍频开启 | 参考倍频关闭 |
|---|---|---|
| 3000~6000 | 40 MHz | 20 MHz |
| 1500~3000 | 20 MHz | 10 MHz |
| 750~1500 | 10 MHz | 5 MHz |
| 375~750 | 5 MHz | 2.5 MHz |
| 187.5~375 | 2.5 MHz | 1.25 MHz |
| 93.75~187.5 | 1.25 MHz | 625 kHz |
| 46.875~93.75 | 625 kHz | 312.5 kHz |
| 23.4375~46.875 | 312.5 kHz | 156.25kHz |
典型相位噪声（单位：dBc/Hz，伯克利核 7300 信号源分析仪测试）
| 频率 | 10Hz | 100Hz | 1kHz | 10kHz | 100kHz | 1MHz | 10MHz |
|---|---|---|---|---|---|---|---|
| 6GHz | -54 | -59 | -85 | -90 | -94 | -126 | -147 |
| 5GHz | -57 | -61 | -86 | -93 | -94 | -127 | -149 |
| 4GHz | -76 | -82 | -89 | -98 | -95 | -129 | -150 |
| 3GHz | -60 | -65 | -93 | -101 | -100 | -134 | -150 |
| 2GHz | -64 | -69 | -96 | -104 | -100 | -130 | -152 |
| 1GHz | -70 | -99 | -99 | -107 | -106 | -140 | -152 |
| 500MHz | -76 | -81 | -105 | -113 | -112 | -124 | -152 |
| 200MHz | -83 | -89 | -113 | -121 | -124 | -152 | -155 |
| 40MHz | -90 | -104 | -126 | -132 | -135 | -156 | -157 |
| 项目 | 参数 | ||
|---|---|---|---|
| 谐波 | 5009a 输出为限幅正弦波；谐波典型值 12dBc，奇次谐波最显著 | ||
| 杂散 | 非谐波杂散＜-60dBc（边界杂散除外） | ||
| 输出回波损耗 | 频段 | 最小值 (dB) | 典型值 (dB) |
| 25~100MHz | >5 | 8 | |
| 100~1000MHz | >9 | 15 | |
| 1000~2000MHz | >8 | 10 | |
| 2000~4000MHz | >6 | 8 | |
| 4000~6000MHz | >7 | 10 |
| 射频接头 | SMA 母头，两路通道规格一致 |
|---|---|
| 调幅 AM | 调幅深度：0.5dB ~ 31.5dB调幅频率范围：0.5Hz~10kHz，精度 ±0.5Hz调幅波形：50% 占空比方波 |
最大输出幅度（PLEV=4，ATT=0）
| 频率范围 (MHz) | 最小 dBm | 典型 dBm | 最大 dBm |
|---|---|---|---|
| 25~100 | >14 | 17 | <17.5 |
| 100~3000 | >15 | 16 | <17 |
| 3000~6000 | >13 | 15 | <16 |
| 衰减器 | 相对衰减范围：0dB ~ 31.5dB衰减步进：0.5dB |
|---|---|
| 射频输出开关 | 关闭时功率降低约 30dB |

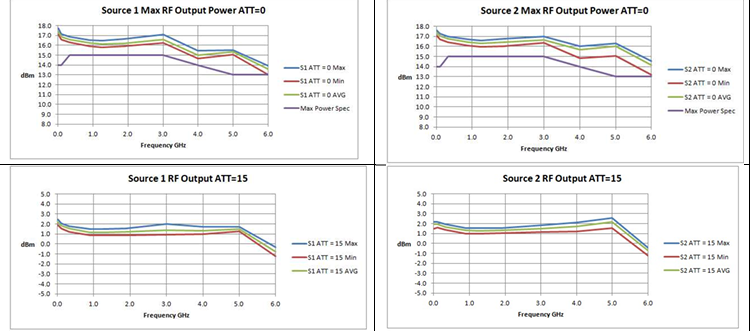

附带典型射频输出功率曲线图：通道 1 最大输出功率 (ATT=0)、通道 2 最大输出功率 (ATT=0)；通道 1 射频输出 (ATT=15)、通道 2 射频输出 (ATT=15)
参考频率
内置参考
- 频率：20.000MHz
- 初始精度：±2ppm（23℃）
- 温度稳定度：±10ppm（-20℃ ~ +70℃外壳温度）
- 参考微调范围：±10ppm（23℃）
- 参考微调分辨率：10bit（8bit，2016 年前版本）
- 最大鉴相频率：140MHz（整数 N 模式）、125MHz（分数 N 模式）
外部参考
- 频率范围：10MHz ~ 210MHz
- 输入功率范围：最小 – 10dBm，最大 + 13dBm；最低可至 – 50dBm 输入（相位噪声会变差）
- 外部参考接头：SMA 母头，标称阻抗 50Ω
备注：外部输入为交流耦合接入综合器，但对内部 VCTCXO 控制电路直流耦合。使用内置参考源时，外部参考端口应当断开。
外部参考回波损耗（内置参考开启）
| 频率 | 回波损耗 |
|---|---|
| 10MHz | >24dB |
| 20MHz | >20dB |
| 50MHz | >14dB |
| 100MHz | >6dB |
| 200MHz | >4dB |
EFC 电子频率控制（外部参考输入）
- 牵引范围：>±10ppm
- 电压：±3V
- 输入电阻：20kΩ
- 频率响应：0Hz~>5kHz
接口
| 接口 | 参数 |
|---|---|
| USB | Micro-B 插座FTDI 虚拟串口；默认 9600 波特，GUI 软件自动切换至 115200 波特电脑需安装 FTDI 驱动 |
| 用户端口 | 3.3V TTL 发送 / 接收，5 位列表模式并行外部触发输入：3.3V TTL 高阻输入接头：广濑 DF11-8DP-2DS，适配 DF11-8DS-2C 插头，配套预压接线；可选 LISW-1 列表模式开关线缆组件 |
| 可选波特率（USB/TTL 串口） | 9600,19200,38400,57600,115200,230400,460800,921600 |
环境参数
| 项目 | 参数 |
|---|---|
| 完整规格工作温度 | -20℃ ~ +70℃（外壳温度） |
| 无损坏极限温度 | -40℃ ~ +85℃（外壳温度） |
| 湿度 | 5%~95%，允许轻微凝露 |
| 防护等级 | IP50，无防水保护 |
机械尺寸
- 尺寸：宽 3.625 英寸 × 长 2.685 英寸 × 高 0.50 英寸
- 重量：0.21 磅（91g）
- 材料：AL-6061-T6 铝合金
- 表面处理：透明阿洛丁导电钝化
