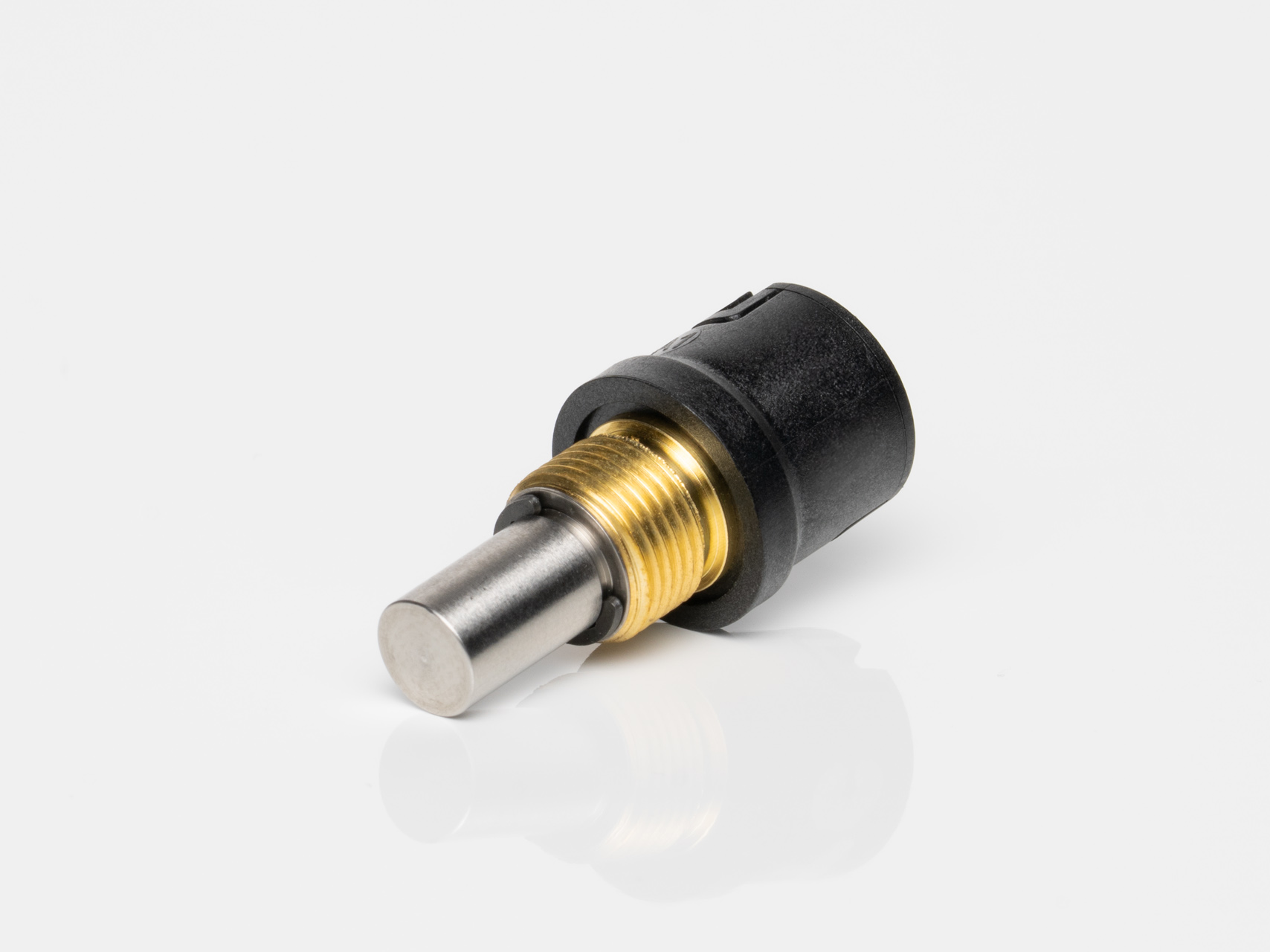

MA4 微型绝对式磁性轴编码器

MA4 特点

• 12位模拟或PWM输出

• 微型尺寸（直径0.55英寸）

• 工作温度范围：-40°C 至 125°C

• 锁扣式连接器

• 三种轴扭矩选项*

MA4 产品描述

MA4是一款磁性绝对式编码器，可在360°范围内报告轴位置，无停止点或间隙。这款轴式编码器提供模拟或脉宽调制（PWM）数字输出。这是US Digital MA3绝对式磁性编码器的新一代产品。

模拟输出提供与轴绝对位置成比例的直流电压，分辨率为12位。

PWM输出提供与轴绝对位置成比例的脉冲占空比。PWM输出具有12位分辨率，并提供2种不同的输出频率选项。

提供三种轴扭矩选项：

默认（-D）：套筒轴承，具有较高阻尼，适用于人机交互应用。

滚珠轴承（-B）：微型精密滚珠轴承，适用于高速应用（仅限1/8英寸直径轴）。

轻静态阻力（-N）：套筒轴承，具有较低阻尼，适用于低速应用。

MA4使用3针锁扣式、1.25mm间距带极性连接器进行连接。

*1/8英寸轴有三种扭矩选项，1/4英寸和6毫米轴尺寸有两种选项。
