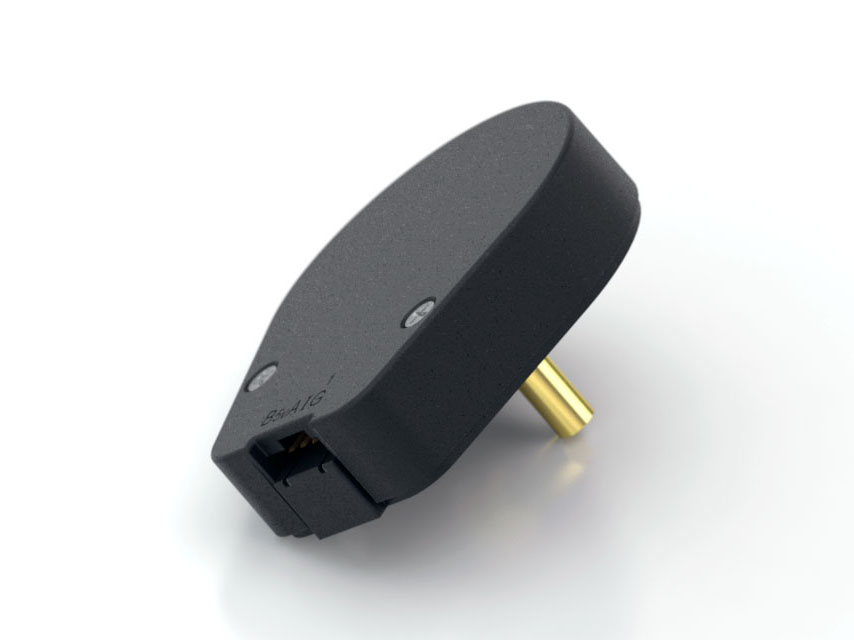

A2T 绝对式光学倾角仪

A2T 特点

• 12 位分辨率，可通过现场编程设置为每转 2 到 4,096 个代码（出厂默认 3,600）

• 全 360° 量程，7 毫秒更新时间

• 低功耗，最大 18.5 mA，睡眠模式下 2.5 mA

• 可现场编程参数，如设置零点位置（提供免费演示软件）

• EEPROM 存储可下载的参数

• 默认数据速率 9,600 波特，可调至最高 115K 波特

• 可选 12 位模拟电压输出（出厂默认设置为 0 至 +3.599 伏，可现场编程至最高 0 至 +4.095 伏）

• 多圈模式（注意：必须保持供电以防止重置为零）

• -25° 至 70°C 工作温度

• 简单、低成本

A2T 产品描述

A2T 是一款单轴数字重力角度传感器。A2T 可作为全 360° 量程的绝对式倾角传感可编程水平仪，提供数字或模拟输出。在内部，一个旋转条形码盘安装在一个配重式重力驱动轮上。微控制器触发 LED，将条形码图像传输到光学线性阵列上，从而解码倾角角度。磁性阻尼提供快速响应和稳定时间。内部 EEPROM 存储可现场编程的参数，如分辨率、零点位置、方向交换和模式。

A2T 通过采用 US Digital 的 SEI（串行编码器接口）的 RS485 风格串行总线进行通信，可简单、快速、便捷地将多个 SEI 设备组网到单一网络中。PLC、运动控制器和计算机也可通过 US Digital 的 SEI 转 USB 接口设备接入 SEI 总线。有关 SEI 总线的完整信息，请参阅 SEI 通信协议网页。可使用电缆 CA-MD6A-SS-MD6 和 SEI-USB 将 A2T 连接到 USB 端口。

A2T 还可选配模拟输出。模拟输出选项提供 0 至 4.095 伏的最大电压范围，分辨率为 12 位。可通过简单的 SEI 命令缩放输出电压，以提供用户定义的电压范围。出厂时，模拟输出电压设置为 0 至 3.599 VDC 范围。请注意，使用 A2T 模拟输出选项时，SEI 总线上只能连接一个设备。

典型应用包括重型建筑设备、疏浚机械、采矿设备、太阳能跟踪和仓储自动化。
