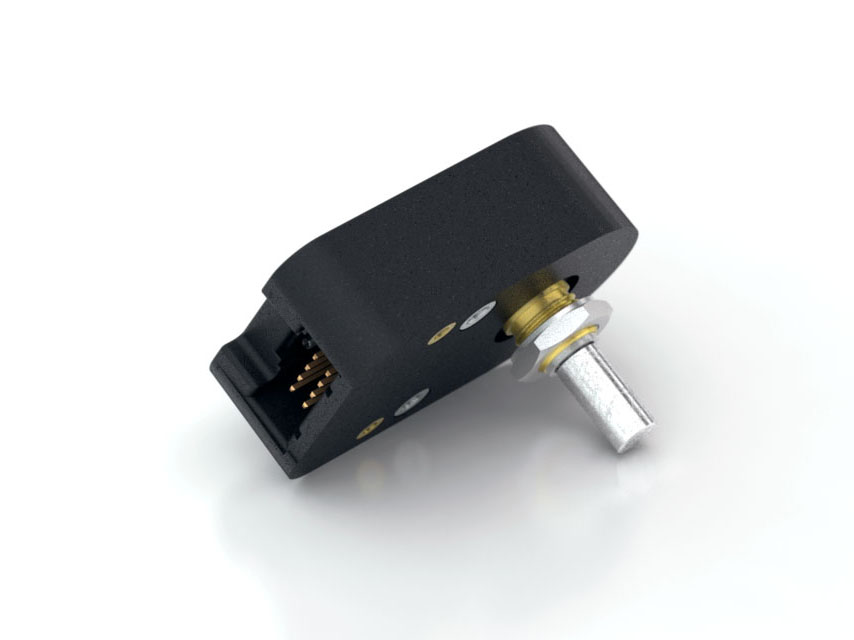

S5 旋转轴编码器

S5 特点

• 带轴旋转编码器

• 25 种分辨率，从 32-5,000 CPR（128-20,000 PPR）

• 两种轴尺寸：6 mm、1/4 英寸

• 三种扭矩选项

• 可选索引通道、差分输出和高压输出

• 安全锁扣式连接器/电缆（单独出售）

S5 产品描述

S5 旋转轴编码器将轴位置或速度转换为正交输出信号。该旋转编码器采用玻璃填充聚合物外壳，可提供高达 20,000 PPR 的分辨率。提供两种轴尺寸：6 mm、1/4 英寸。

US Digital 针对不同用途提供三种不同的扭矩选项：

默认（-D）：带较高阻尼的套筒衬套，适用于人机接口应用。

滚珠轴承（-B）：微型精密滚珠轴承，适用于高速应用。

轻静态阻力（-N）：带较低阻尼的套筒衬套，适用于低速应用。

该光学旋转编码器具有三种输出选项：单端、单端高压和差分。对于差分版本，内部线路驱动器（26C31）可在 TTL 电平下提供和吸收 20mA 电流。推荐的接收器为行业标准 26C32。

S5 增量式编码器设计用于安全锁扣式连接器。在产品配置器中进行选择后，兼容的电缆和连接器将显示在下方，且必须单独订购。
