HUBDISK-1 1英寸透射式旋转码盘

HUBDISK-1 特点

• 1英寸码盘，带安装轮毂

• 支持14种轴尺寸（2至10毫米及1/8至3/8英寸）

• 25种分辨率，从32到5,000 CPR（128到20,000 PPR）

• 可选索引位置

HUBDISK-1 产品描述

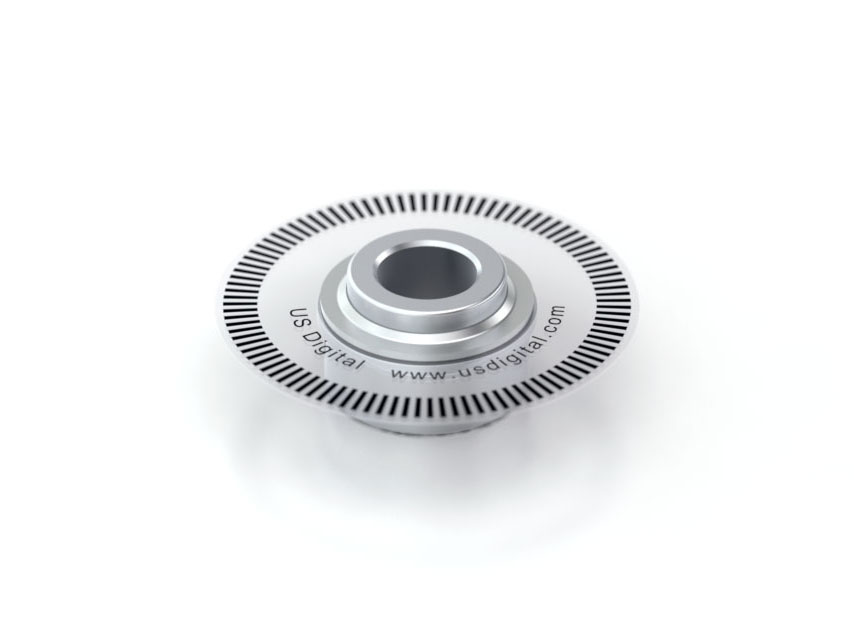

HUBDISK-1由一个1英寸直径的光学编码器码盘安装在一个精密机加工的铝制轮毂上组成。这些码盘也可作为独立组件提供。码盘由0.007英寸厚的Mylar薄膜制成，额定工作温度范围为−40 °C至+100 °C。轮毂通过一个紧定螺钉固定在轴上。

32 CPR仅提供无索引（NE）版本。1250 CPR及以下的分辨率可选配或不配索引，而2000 CPR及以上的分辨率仅提供带索引（IE）版本。

HubDisk组件提供14种孔径尺寸，范围从2毫米到10毫米。所有轮毂孔径均按照US Digital技术公告《轴与孔径公差》TB1001中定义的严格公差制造。HubDisk组件上的码盘在码盘文字为正向阅读时，以乳剂面朝上方式安装。
