SPECTROTILT™
RS485 / 12 位 电子倾角仪
SPECTRON（斯派创）
我们专注于可测量性，专注水平测量
SPECTROTILT™ RS485/12 位电子倾角仪兼具超高精度与高性价比。产品集成单轴混合电解式倾角传感器，搭配定制数字化电路与软件，在成本与性能之间实现良好平衡。提供两种倾角量程：±11.3 度与 ±45 度；具备板载线性度补偿、温度补偿、静电防护、电磁干扰防护；铝制外壳，整体采用气密密封封装。另外，数字输出信号支持长距离线缆传输，无需担心信号损耗与噪声干扰。
应用领域
- 工程机械设备（动臂角度、安全载荷指示器）
- 平地机与摊铺机（铲刀角度）
- 车轮对中（主销与转向节测量）
- 天线定位（卫星碟盘仰角测量）
通用技术参数
| 项目 | 参数 |
|---|---|
| 输入电压 | +5 ~ +30V 直流（非稳压） |
| 输入电流 | 35mA |
| 输出 | RS485 MODBUS 协议（工厂默认：CAN 总线，可联系厂家更改） |
| 倾角量程 | ±11.3°；±45° |
| 分辨率 | 0.01721°（±11.3°）；0.003248°（±45°） |
| 精度 ** | ±0.06°（±6° 量程内）；±0.11°（±12° 量程内）；±0.18°（±45° 量程内） |
| 零角度输出 | 0 计数 |
| 温度范围 | |
| 工作温度 | -40℃ ~ +80℃ |
| 储存温度 | -55℃ ~ +125℃ |
| 温度传感器输出 | 0.25 度 / 计数 |
| 启动时间 | ＜2 秒 |
| 振动 | 符合 MIL 标准 810，514.4 方法 |
* 输出格式：RS485，波特率 9600，8 位数据位，1 位停止位，偶校验，13 位，十六进制格式 ** 精度包含全部误差；定义为实际输入角度与输出信号之间最大偏差。

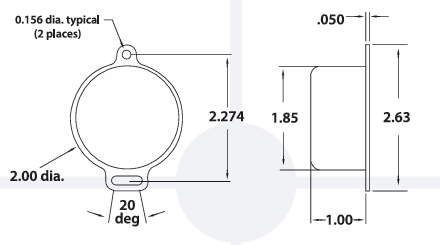

外形尺寸（单位：英寸）
图示为垂直安装方式
- 外径：2.00 英寸
- 安装孔直径 0.156 英寸（2 处）
- 总高度 2.63 英寸
- 安装底座宽度 1.85 英寸
电气接线定义
- 黑色 = 接地
- 红色 = +5 ~ +30V 直流（非稳压电源）
- 绿色 = RS485‑A
- 蓝色 = RS485‑B
| 零件编号 | 产品描述 |
|---|---|
| SSY0185‑VDS12‑RS485‑11 | 垂直安装，量程 ±11.3° |
| SSY0185‑VDS12‑RS485‑45 | 垂直安装，量程 ±45° |
