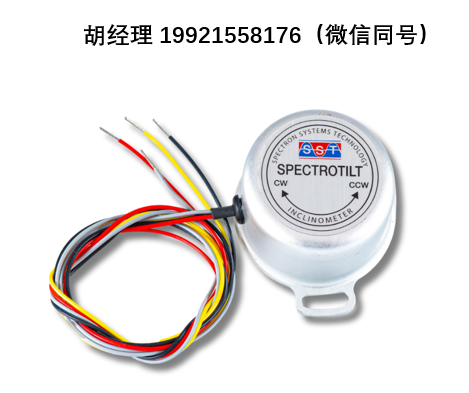

SPECTROTILT™
RS232 电子倾角仪
SPECTRON（斯派创）
专注可测量性，专注水平测量
斯派创系统技术公司隆重推出 SPECTROTILT™ RS232 电子倾角仪。产品采用单轴混合电解式倾角传感器，搭配定制数字电路与软件，兼顾成本与性能。具备 ±60° 角度检测量程，板载线性补偿与温度补偿，静电防护、电磁干扰防护，铝制外壳，整体气密密封封装。
角度量程、比例系数 / 分辨率、内部读数平均次数（滤波）均可定制，适配绝大多数应用场景。可调整传感元件内部流体粘度，降低高振动环境下的敏感度。数字输出信号适合长距离线缆敷设，无需担心信号衰减与噪声干扰。
应用领域
- 工程机械设备（动臂角度、安全载荷指示器）
- 平地机与摊铺机（铲刀角度）
- 车轮定位（主销与转向节测量）
- 天线定位（卫星碟盘仰角测量）
通用技术参数
| 项目 | 参数 |
|---|---|
| 输入电压 | +7 ~ +14V 直流（非稳压） |
| 输入电流 | 20mA |
| 输出 | RS232 |
| 线性量程 | ±60° |
| 精度 ** | 最大 ±0.5° |
| 比例系数 / 分辨率 | 每计数 0.137°，满量程 512 计数 |
| 零角度输出 | 0 计数 |
| 温度范围 | |
| 工作温度 | -40℃ ~ +70℃ |
| 储存温度 | -55℃ ~ +80℃ |
| 启动时间 | ＜1 秒 |
| 振动 | 符合 MIL‑STD‑810，514.4 方法 |
* 输出格式：RS232，波特率 9600，CMOS 逻辑电平（0~+5V）；最高、最低有效字节每 15 毫秒发送一次。 ** 精度包含全部误差，定义为输出信号与真实输入角度之间的最大偏差。

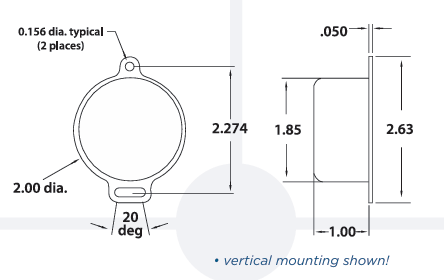

外形尺寸（单位：英寸）
图示为垂直安装方式
- 外壳外径：2.00 英寸
- 安装孔直径 0.156 英寸（2 处）
- 总高度：2.63 英寸
- 底座宽度：1.85 英寸
电气接线定义
- 黑色 = 接地
- 红色 = +7 ~ +14V 直流（非稳压供电）
- 白色 = 数据输出线（参考地）
订货信息
| 零件编号 | 产品描述 |
|---|---|
| SSY0185‑VDS | 垂直安装 |
| SSY0185‑HDS | 水平安装 |
