光学成像系统MOI +

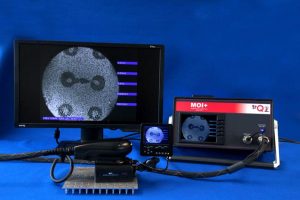

20 年来，磁光成像 (MOI) 在增加飞机结构的使用和延长寿命方面发挥了关键作用。MOI 是一种高效且高效的无损评估 (NDE) 过程，可用于检测紧固件附近飞机蒙皮的表面和亚表面裂纹，以及亚表面腐蚀。使用涡流激励，MOI 的快速扫描过程使飞机检查员能够观察更多的缺陷细节，并大大减少所需检查的停机时间。Qi2 很高兴地宣布我们最新、最先进的 MOI 系统 MOI+。在我们最新的设计中，我们有
- 用数字接口取代模拟控制
- 将平视显示器（耳机）替换为可连接到成像仪或手持式的 LCD 显示器
- 在保持 45 毫米大视野 (FOV) 的同时缩小了成像器尺寸
- 增加了数字视频输出以方便记录检查
- 提高了视频质量
优势
- 不需要校准
- 显着节省检查时间
- 所需的操作员培训最少
- 不需要脱漆或去除保护涂层
- 大面积快速实时检测
- 证明比单独的涡流探头快 10 倍
特征
|
好处
|
| 技术规格 | |
|---|---|
| 特性和性能 |
|
| 频率范围 | 多频（5kHz、10kHz、20kHz、50kHz、100kHz、150kHz、200kHz） |
| 励磁功率电平 | 低中高 |
| 励磁方式 | 圆形、垂直和水平 |
| 视野 | 1.77 英寸（45 毫米）镜头 |
| 展示 |
|
| 励磁方式（涡流） | 多方向（圆形、水平、垂直） |
| 探伤 | 飞机检查
工业 NDI
|
| 工作温度 | 32°F 至 104°F（0°C 至 +40°C） |
| 成像器高度 | 4.2 英寸（107 毫米） |
| 成像器尺寸 | 4.2” x 6.6” (107 x 168mm) |
| 成像仪重量 | 2.3 磅（1.04 公斤） |
| 液晶尺寸 | 2.3” x 3.1” (58 x 79mm) |
| 标准设备 |
|
| 可选配件 |
|
