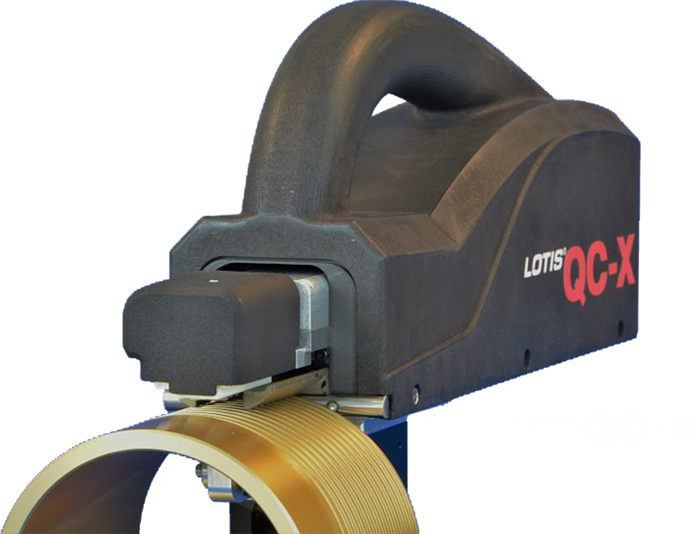

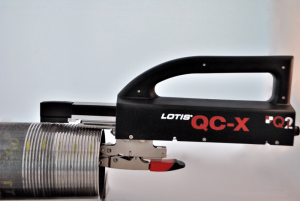

螺纹测量系统LOTIS ® QC-X
传统的螺纹测量需要多个设备和专家解释，经常会完全停止生产。LOTIS ® QC-X 螺纹仿形系统使用包含在一台便携式设备中的快速、非接触式激光扫描。无需特殊操作技能，LOTIS ®QC-X 在一个独立的、用户友好的系统中优化了螺纹切削过程控制并增加了首件检验 (FAI) 的频率。在 30 秒的扫描周期内，革命性的螺纹测量系统几乎可以即时获得螺纹螺距、螺纹高度、牙侧角、孔锥度和拐角半径的数据，精度为 +/- 0.00023”。这种先进的激光测量系统的应用减少了检查成本、时间和解释错误，以改善质量控制。
使用的特点和好处
- 在 30 秒的扫描周期内分析线程
- 为 QA/QC 经理提供更好的螺纹操作质量控制
- 增加验货频率
- 优化螺纹切削过程控制
- 独立系统 – 扫描报告 – 无需额外设备
- 易学易用
- 不需要特殊的操作技能
规格：
| 螺纹分析规范 | |
|---|---|
| 螺纹规格 | API、API Buttress、半高级和高级 |
| 螺纹高度 | 0.200 英寸（~5 毫米）最大值 |
| 公差（测量） | 0.00023 英寸（~0.006 毫米） |
| 扫描时间 | 30 秒（包括：安装、零件扫描、数据处理、卸载） |
| 扫描长度 | 4 英寸（~100 毫米） |
| 数据管理 | 通过专有系统软件自动处理 |
| 系统规格 | |
|---|---|
| 导出格式 | .dxf |
| 系统组件 | 扫描轮廓仪、USB 数据线、钻柱夹或用于耦合器检查的 V 形块 |
| 电源要求 | 100-240 伏交流电 50/60 赫兹 |
| 数据传输 | 6′ USB 数据线 |
| 系统重量 | 扫描剖面仪 3 lbs (1.4 kg)，钻柱配置 5 lbs (2.3 kg)，耦合器配置 24 lbs (11 kg) |
| 扫描仪尺寸 | 长 12 英寸 x 宽 4 英寸 x 高 6 英寸（30 厘米 x 10 厘米 x 15 厘米） |
