4.0 毫米针式水听器（NH4000）
4.0 毫米针式水听器是精密声学有限公司（Precision Acoustics Ltd.）针式水听器系列产品之一。该产品需搭配水下前置放大器、带电源的直流耦合器共同组成一套水听器测量系统。本数据表中所有性能参数，均指由 4.0 毫米针式水听器、前置放大器与直流耦合器共同构成的整套系统的性能。
水听器敏感元件的尺寸会影响多项性能指标，包括灵敏度、频率响应、指向性、动态范围以及等效噪声压力。本技术数据表符合 IEC 61217 – 第 3 部分 [3] 标准，详细规定了 4.0 毫米针式水听器系统的技术规格。
4.0 毫米针式水听器属于高灵敏度器件，针对 1MHz 以下频段应用做了优化。
产品说明
4.0 毫米针式水听器是 PA 全系列针式水听器中灵敏度最高的型号，优化用于 1MHz 以下测量。超大的敏感面积可测量约 10Pa 量级的微弱信号；但传感面积越大，指向性越强，该现象在高频下尤为明显。
技术规格
| 项目 | 参数 |
|---|---|
| 型号 | NH4000 |
| 传感元件尺寸 | 直径：4.0 mm厚度：28 μm |
| 水听器外形尺寸 | 见图 1 |
| 水听器重量 | 5.7 g |
| 转换方式 | 压电转换 |
| 传感器材料 | 聚偏氟乙烯（PVDF） |
| 0.1MHz~10MHz 范围内平均灵敏度 | 8.0 V/MPa（更多数据见下文） |
| 传感器个体间灵敏度差异 | ±3 dB |
| 水听器工作频带 | 0.05 MHz ~ 10 MHz |
| 测量不确定度（国家计量机构校准典型值） | 0.05 MHz ~ 1 MHz：9%1 MHz ~ 8 MHz：8%9 MHz ~ 20 MHz：11% |
| 整套水听器系统输出阻抗 | 50 Ω |
| 使用时朝向 | 针尖端直接对准声源（见图 4） |
外形尺寸

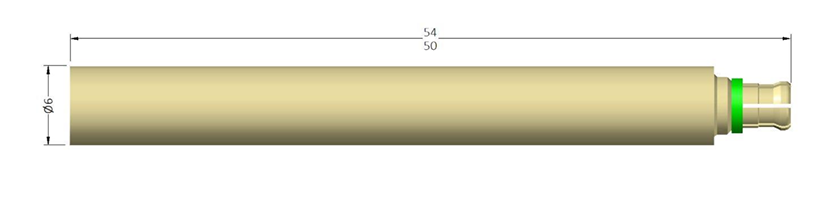

（图 1：4.0 毫米针式水听器（NH4000）尺寸工程图）
