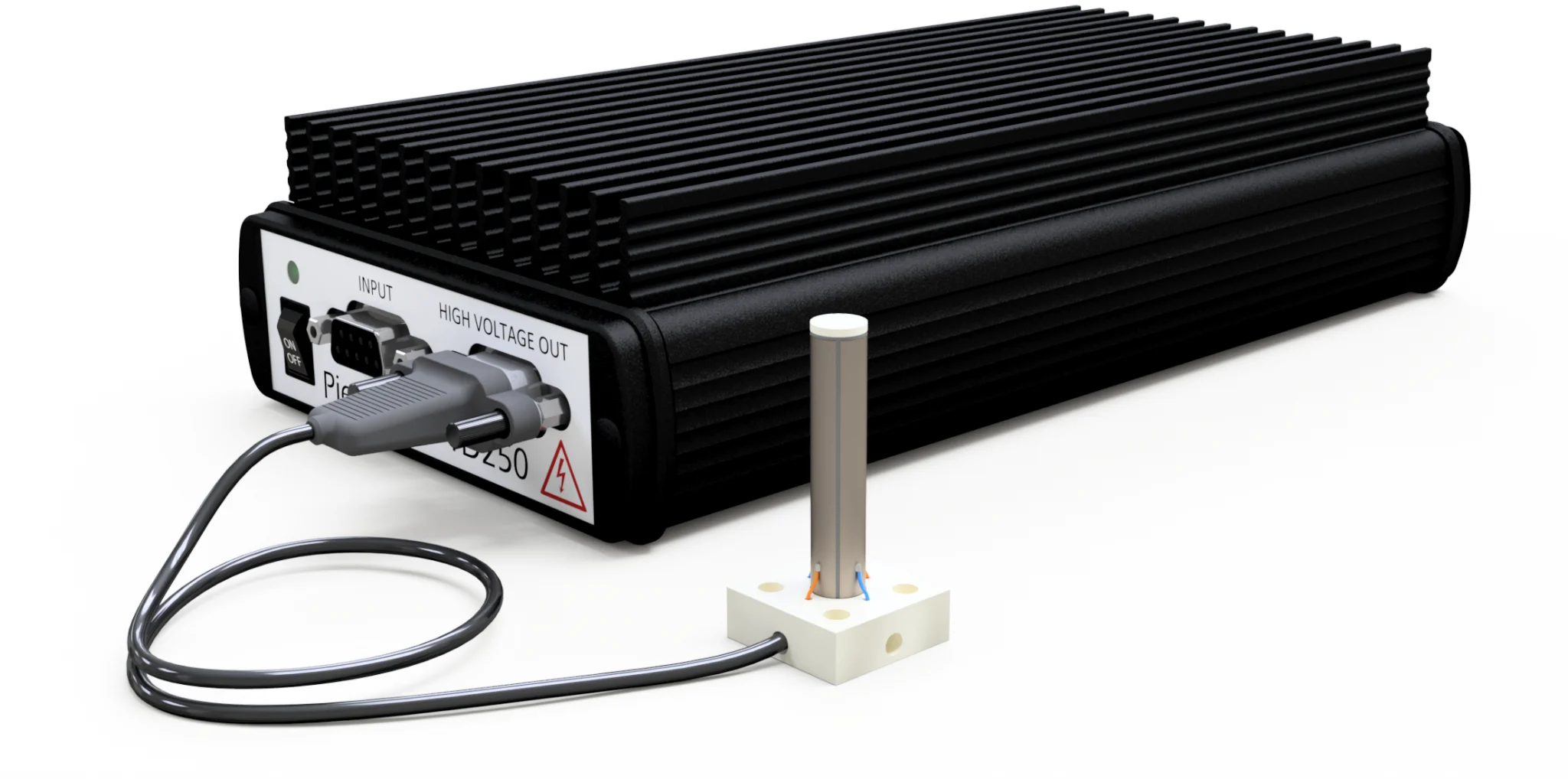

在纳米定位、显微镜和电光应用中，多通道、低噪声、高电压往往难以同时满足。TD250 是一款超低噪声、六通道 ±250V 放大器，专为驱动压电管及其他执行器而设计。
核心特性
✅ 六通道 ±250V 输出：可订购为独立通道（TD250-SGL），或三通道非反相/反相输出（TD250-INV）
✅ 理想用于压电管扫描器：反相配置非常适合驱动压电管扫描器
✅ 桥接模式可达 ±500V：反相配置可用于桥接负载，获得 ±500V
✅ 可驱动无限电容负载：包括压电管、堆叠执行器、标准压电执行器和弯曲执行器
✅ 工业标准接口：输入和输出均为 9 针 D-Sub 连接器
✅ 随附 breakout 盒：两个 DSUB 电缆和两个 breakout 盒，含 BNC 连接器和插入式螺丝端子
✅ 可提供 OEM 和定制版本
兼容执行器
| 执行器类型 | 电压范围 |
|---|---|
| 压电管 | ±250V |
| 压电执行器 | ±250V（接地负载）；±500V（桥接负载） |
| 两线弯曲器 | ±250V（一个电极接地）；±500V（桥接负载） |
| 三线弯曲器 | 每个电极 ±250V，或 ±250V 带高压偏置 |
电气规格
| 参数 | 规格 |
|---|---|
| 输出电压 | ±250V，六通道 |
| RMS 电流 | 每通道 28 mA |
| 峰值电流 | 每通道 100 mA |
| 增益 | 25 V/V |
| 压摆率 | 20 V/µs |
| 信号带宽 | 26 kHz |
| 功率带宽 | 15 kHz（400 Vpp） |
| 负载 | 任意负载下稳定 |
| 噪声 | 61 µV RMS（100 nF 负载） |
| 保护 | 短路、温度、欠压 |
| 输入阻抗 | 1 MΩ |
| 输入连接器 | 9 针 D-sub |
| 输出连接器 | 9 针 D-sub |
| 电源 | 15V，最低 3A |
机械规格
| 参数 | 规格 |
|---|---|
| 工作环境 | 0-40°C（32-104°F），非冷凝湿度 |
| 尺寸 | 216 × 108 × 48 mm（8.5 × 4.3 × 1.9 in） |
| 重量 | 1 kg（2.2 lb） |
功率带宽
功率带宽是在不失真情况下可重现的最大频率周期信号。计算器可根据给定的负载电容确定最大工作频率和所需功率，并考虑电流限制、压摆率和信号带宽的影响。
对于电容性负载，最大工作频率为：
f_max = (I_rms × √2) / (V_pp × C × π)
注意：计算器未包含峰值电流限制的时间常数，当功率带宽低于 100 Hz 时可能不准确。
超低噪声，六通道，专为驱动压电管而生。
无论您需要驱动压电管扫描器、堆叠执行器，还是用于纳米定位、显微镜、电光或振动控制，TD250 都能提供灵活、可靠的多通道高压放大解决方案。
